一份地上6层检查院办公楼项目电气CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：6587.9平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：深化设计图
• 参考图纸：46张
• 设计年代：近代
• 地下室用途：设备用房
• 负荷等级：二级
• 防雷等级：第二类
• 火灾保护分级：二级
• 安全防范：二级
• 有线电视：D类
• 有线广播：火灾应急
• 接地方式：TN-C-S
• 强电设计： 供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 一、图纸封面
• 二、资料目录
• 三、设计说明
• 四、材料图例
• 五、高压配电系统图
• 六、低压配电系统图
• 七、配电箱系统图
• 八、配电平面图
• 九、 照明平面图
• 十、消防系统
• 十一、弱电系统
• 十二、接地防雷
• 十三、变配电室

附件详情

本稿件是某检查院办公楼项目全套电气图纸，设计内容包含图纸封面、资料目录、设计说明、材料图例、高压配电系统图、低压配电系统图、配电箱系统图、配电平面图、 照明平面图、消防系统、弱电系统、接地防雷、变配电室。
该项目为新建六层办公楼，地下一层，框架结构，属于多层公共建筑，建筑面积为6587.9平方米，建筑高度为23.95m，消防负荷为二级负荷，其余照明、动力负荷为三级。低压系统采用TN-C-S系统，采用三相四线制进线，总进线配电箱处做重复接地。
这份参考资料包含完整，建筑电气各个子项都一一详细展示，符合规范，是一份不容错过的精品图纸，但配电箱系统图纸有不完整的地方，希望网友注意。

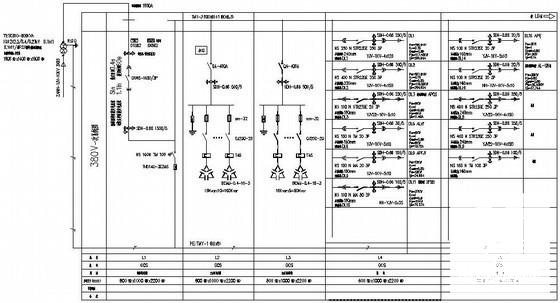

第 1 张图

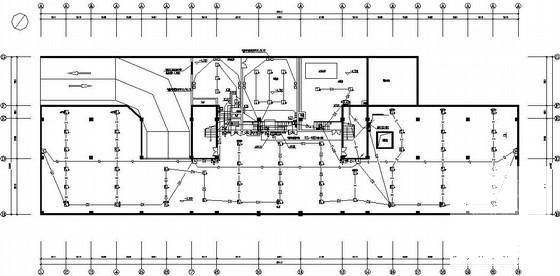

第 2 张图

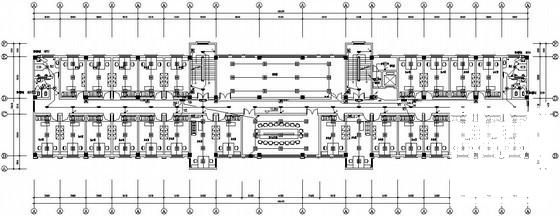

第 3 张图

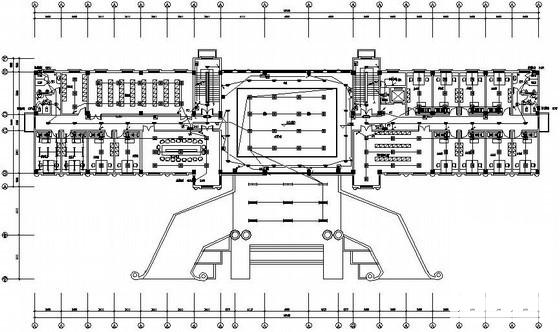

第 4 张图
