19层商业写字楼电气设计CAD施工图纸(火灾自动报警系统)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：高层建筑
• 建筑面积：59357平方米
• 地上层数：19层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：30张
• 地下室用途：车库
• 节点大样：配电箱,弱电设备
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 有线广播：火灾应急
• 接地方式：TN-S
• 项目地址：江苏
• 强电设计：配变电所,电气照明,建筑物防雷,接地安全
• 弱电设计： ,视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目总建筑面积：59357平方米，共十九层，其中一至五层为大开间商业区；地下层设有 114个停车位汽车库；六至十九层为商务写字楼。
设计范围： ， 系统，通信系统，有线电视系统，保安监控系统，火灾自动报警系统。

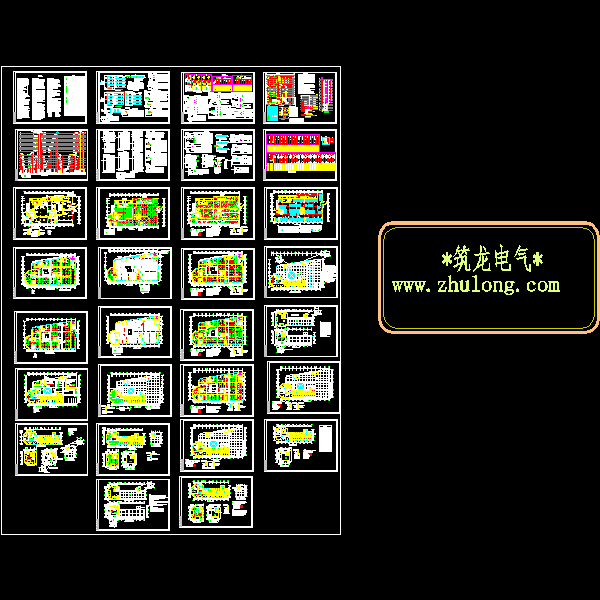

第 1 张图
