一、项目概要
1. 建筑性质：多层家居建材。
2. 建筑面积：总建筑面积约13万平方米。
3. 建筑层数及高度：地上5层，建筑高度约为22.90米（以建筑屋面计）m。
二、设计范围
1. 照明及其他动力设备配电及控制系统
2. 防雷与接地系统
3. 火灾自动报警及消防联动控制系统
4.该项目各商铺该资料仅考虑预留电量,本次火灾自动报警系统设计仅作为施工招标用，具体深化设计由中标单位提供。
5.防雷接地系统延用原系统
三、负荷等级及供电电源
1. 该项目所有消防用电设备及弱电机房、消防泵按一级负荷供电，生活水泵、电梯按二级负荷供电，其余负荷均为三级。
2. 由供电部门提供两路10KV电源。
3. 应急照明采用镍镉电池做备用电源，电池工作时间,消防控制中心、配电间、泵房不应小于180分钟，其它地方不应小于90分钟,应急照明灯和疏散指示标志灯应设玻璃或其它不燃烧材料制作的保护罩。弱电机房、泵房采用双电源末端自切供电。
四、线路敷设
1. 低压配电线路根据敷设方式及供电对象的性质选用相应的阻燃耐火电线电缆，沿桥架及线槽敷设采用阻燃电线电缆，为消防设备配电采用耐火电线电缆。
2. 至重要设备的低压配电线路的配电方式采用放射式，至一般设备的配电方式采用放射与树干混合方式配电。
3. 该项目楼层水平公灯分支线路均穿管沿墙、顶及楼板暗敷。配电箱出线均采用BV-450/750铜芯塑料绝缘导线。
4. 照明线路均采用BV-2.5导线,1~3根导线穿管PC20,4~6根穿管PC25。灯具和插座回路均带接地线。
中灯具和普通插座回路导线未标注根数的均为三根线，其中一根为PE线。应急照明及疏散照明回路增加一根充电线。
五、防雷、接地系统及安保措施
1. 该项目接地采用TN-S系统。利用建筑物基础梁、桩基及承台内主钢筋作共用接地体，要求接地电阻不大于1欧姆。
2. 所有在正常情况下不带电的金属外壳，如：配电箱柜、保护导线的金属管等均应可靠接地。金属线槽及桥架全长不应少于两处与接地干线(或楼板钢筋)相连。
3. 该项目为二类防雷建筑物。在屋面四周女儿墙上设置环状避雷带，采用热镀锌扁钢暗敷组成不大于10m×10m或12m×8m的避雷网格。引下线利用柱内外侧主钢筋，引下点间距不大于18m，详见《屋顶
》。避雷带高度须大于女儿墙宽的1/2。
4. 弱电系统的浪涌保护由弱电承包商按《建筑物电子信息系统防雷技术规范GB50343-近代》所规定的B级标准设置1至2级电涌保护器。弱电机房内与进出建筑物的线路有关的设备必须设置SPD。应根据各子系统线路的工作频率、传输介质、传输速率、带宽、工作电压、接口形式、特性阻抗等参数选用电压驻波比和插入损耗小的与之相适配的SPD。
5. 消防控制室等电位连接网络。电气和电子设备的金属外壳、安全保护接地等均以最短距离与等电位连接网络的接地端子连接。
6. 在变电所内设置总等电位联结端子箱MEB,进户金属水管、铠装电缆金属外皮、强弱电进线金属保护管等均应采用-25*4热镀锌扁钢与MEB焊接连通。等电位联结请参照国家标准图集《等电位联结安装》02D501-2。
7. 强弱电竖井接地端子箱，各类等电位接地端子箱均应采用-25*4热镀锌扁钢与所在层楼板钢筋焊接贯通。

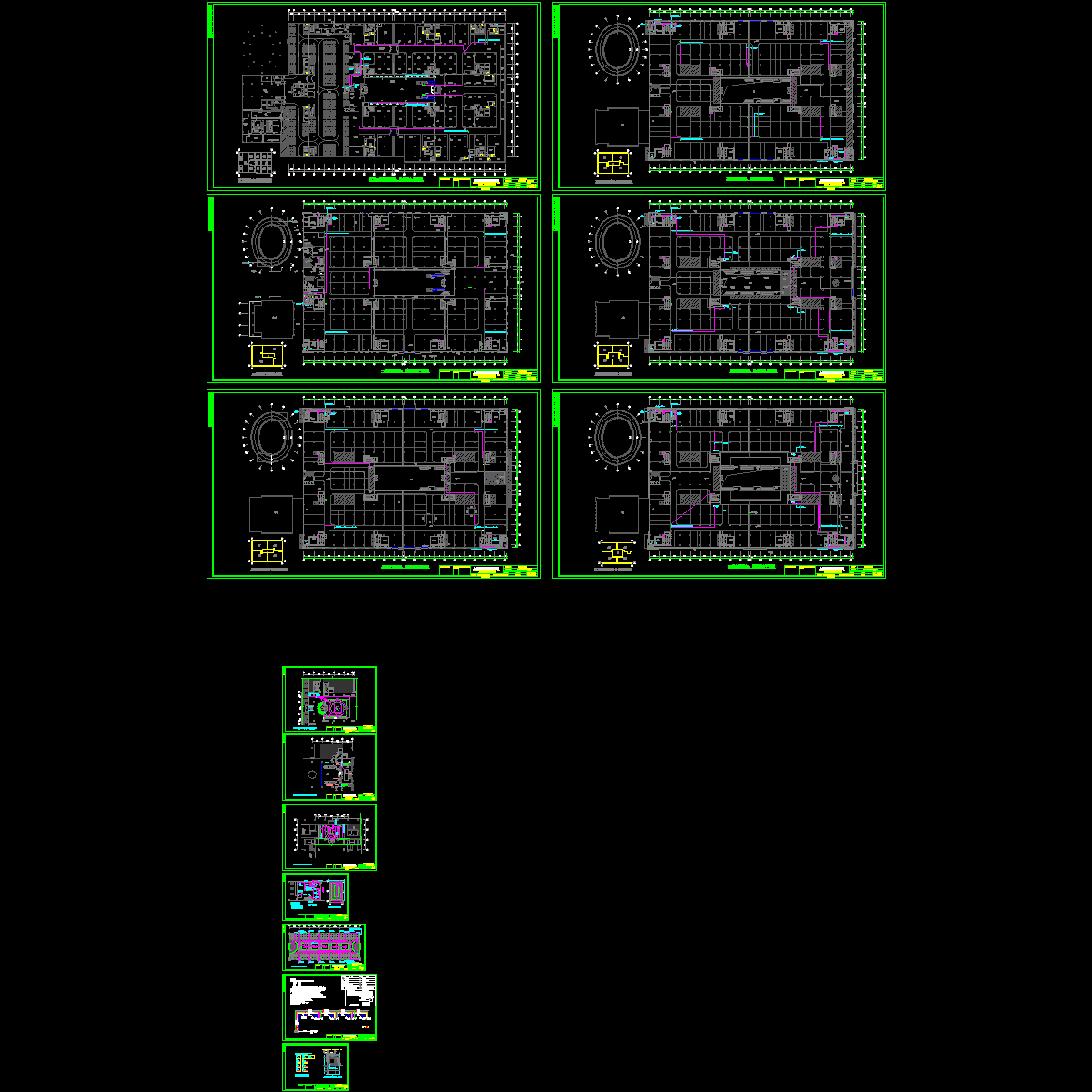

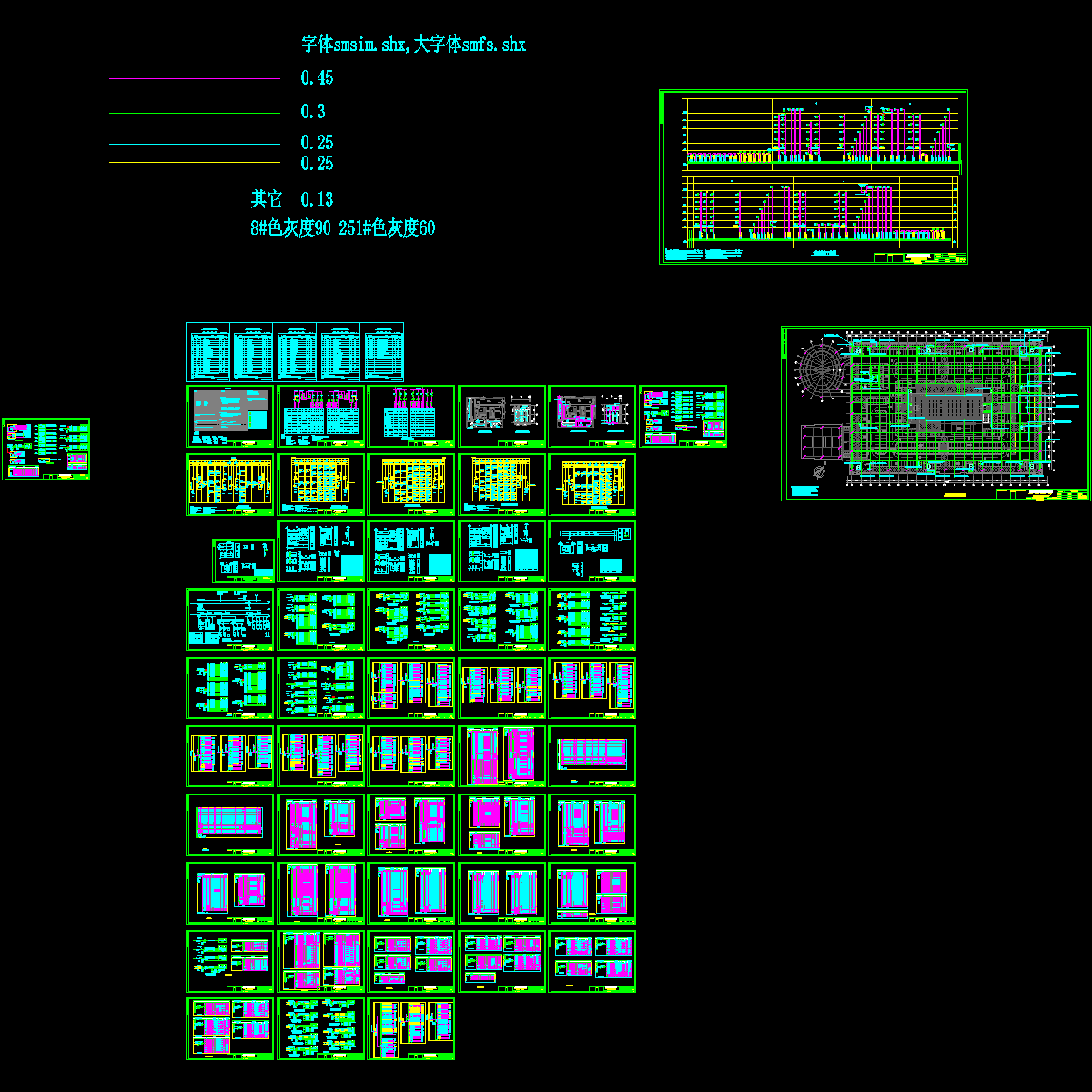

六、图纸展示
冷冻机房变配电系统图
高压配电系统图一
新增冷却塔机组RLQT2配电箱系统图
裙房变电所变配电系统图四
火灾自动报警系统图
地下层动力平面图
厨房电气平面图
