[CAD]环保家居用品公司消防水池与水泵房结构设计图纸(基础平面图)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构,钢筋混凝土结构,混合结构
• 钢筋混凝土结构：其他结构
• 特种结构：水池
• 基础形式 ：条形基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 参考图纸：5张
• 设计年代：近代

附件详情

设计说明、总平图、平面图 立面图 剖面图、消防水池池底与池壁面层做法、基础平面图 板梁配筋图 大样图、各大样图共5张图纸。

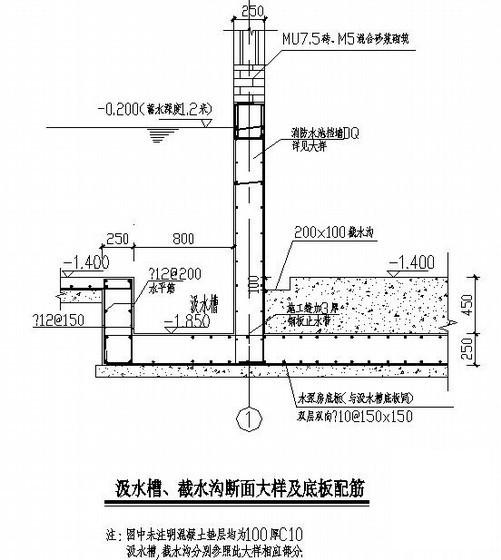

第 1 张图

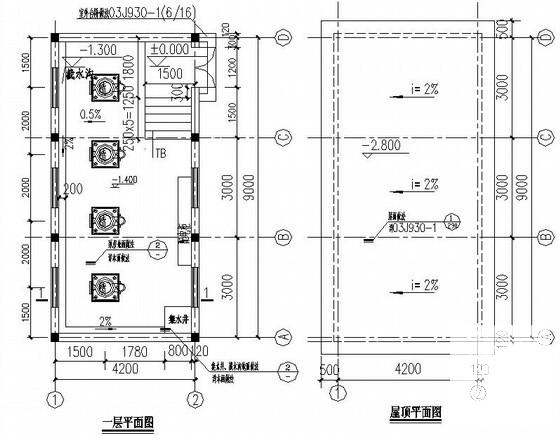

第 2 张图

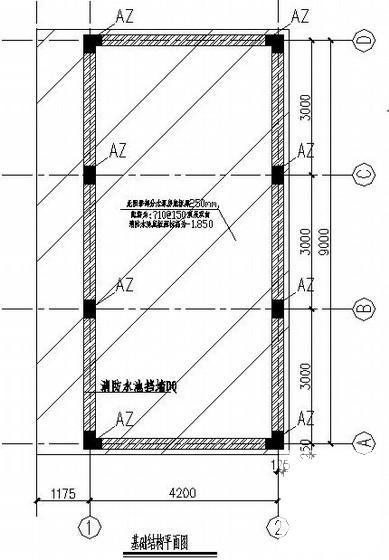

第 3 张图

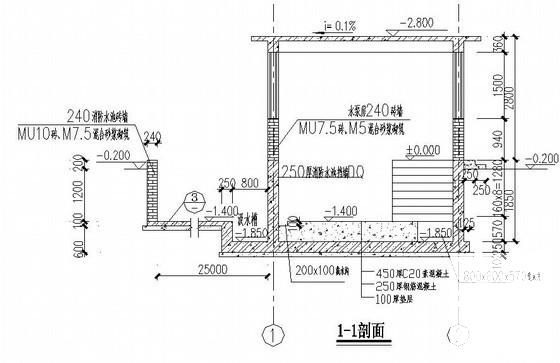

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
