一份5层科研办公楼装饰电气CAD施工图纸（多安装大样含给排水）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,科研
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：50张
• 设计年代：近代
• 节点大样：开关按钮,接线盒,其它
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目所在地：重庆
• 强电 设计： 供配电系统 ,应急电源,低压配电,电气照明,电气控制,其它

附件详情

• 1、 电气设计 说明
• 2、配电系统图
• 3、背景音乐系统示意图
• 4、应急疏散灯接线系统原理图
• 5、漫反射T5灯管接线详图
• 6、背景音乐平面布置图
• 7、照明平面配电图
• 8、弱电点位平面布置图
• 9、插座平面配电图
• 10、照明平面配电图
• 11、应急疏散照明平面配电图
• 12、强弱电插座安装间距大样
• 13、插座接线示意图
• 14、开关接线示意图
• 15、开关插座安装示意

附件详情

该附件是[四川]科研办公楼装饰电气施工图纸（多安装大样 含给排水），总共50张。
项目地上五层，设计内容：装饰配电插座、照明布置图和弱电点位布置图及装饰配电系统图等。

三层灯具接线示意图

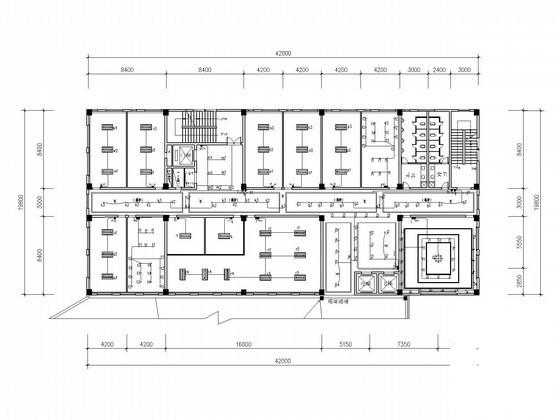

五层照明平面配电图

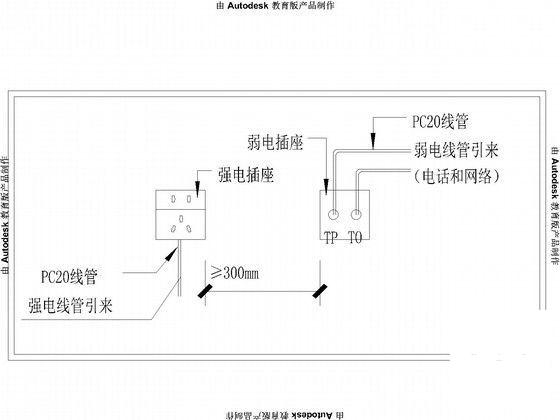

强弱电插座安装间距大样

配电系统图

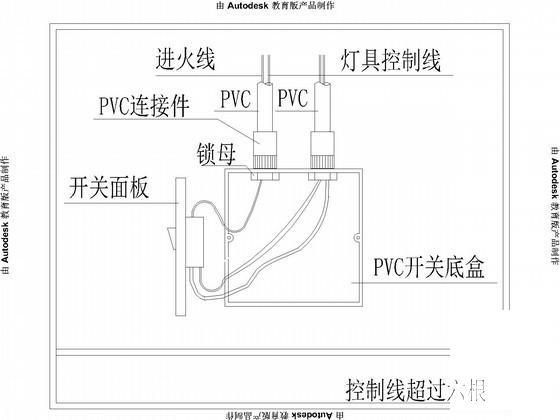

开关接线示意图
