一份22层体育运动服务综合楼给排水CAD施工图纸(卫生间大样图)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业
• 建筑高度类型：高层建筑
• 建筑设计面积：13372.933平方米
• 建筑地上层数：22层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：53张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：四区
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间
• 项目所在地：江苏

附件详情

• 设计说明
• 排水及消防平面图
• 污水原理图
• 消防水箱大样图
• 消火栓原理图
• 喷淋原理图
• 消防水炮原理图
• 雨水原理图
• 给水原理图
• 普通排水原理图
• 公共卫生间详图
• 喷淋平面图
• 卫生间大样图
• 卫生间给、排水系统图
• 排水系统原理图

附件详情

该资料为江苏某体育运动服务综合楼给排水全套施工图
项目概要：地下一层，地上二十二层，总建筑面积约13372.933m ，建筑高度84.900m。地下一层为汽车库，1F-3F为商业，4F及以上为办公。
设计范围：室内给排水管道设计,室内消火栓管道设计,喷淋系统,大空间智能型喷水灭火系统,雨水排水系统设计。
，共53张图

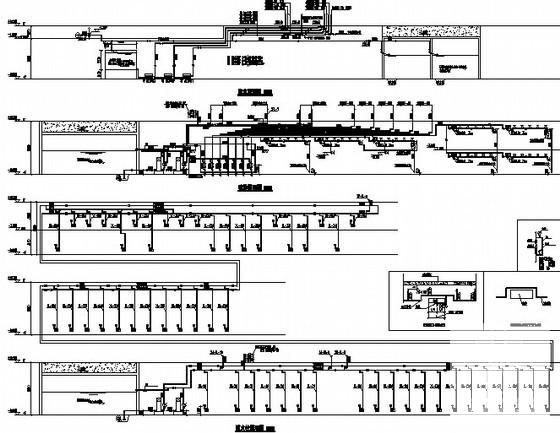

消火栓原理图

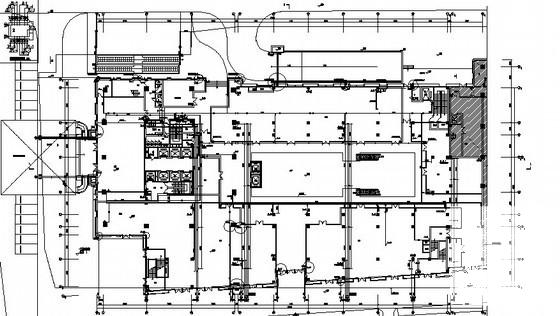

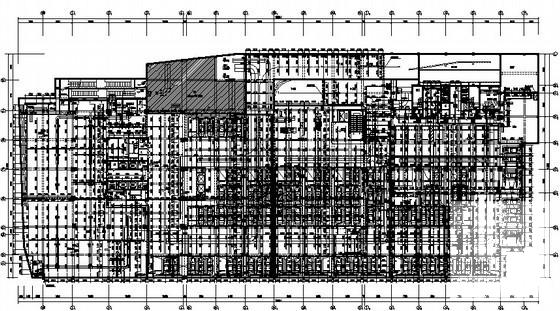

一层给排水及消防平面图

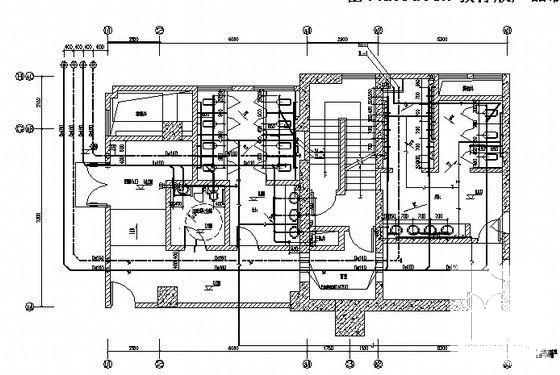

卫生间大样图

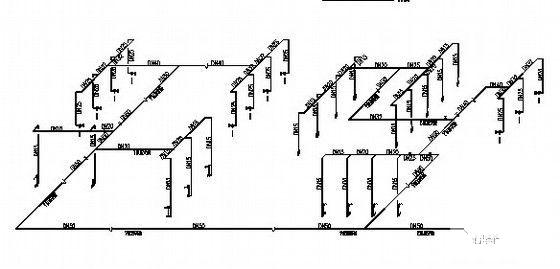

卫生间给水系统图

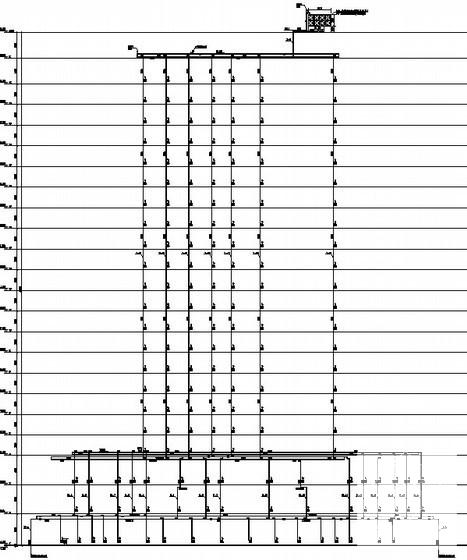

给水、喷淋及消火栓原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
