5层框架结构体育运动综合楼结构设计施工CAD图纸
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 参考图纸：11张
- 设计年代：近代
附件详情
该项目位于体育运动学校校内，框架结构，地上五层，基础形式为柱下十字交梁，6度设防，基础设计等级为丙级。
该资料包含：
结构设计说明

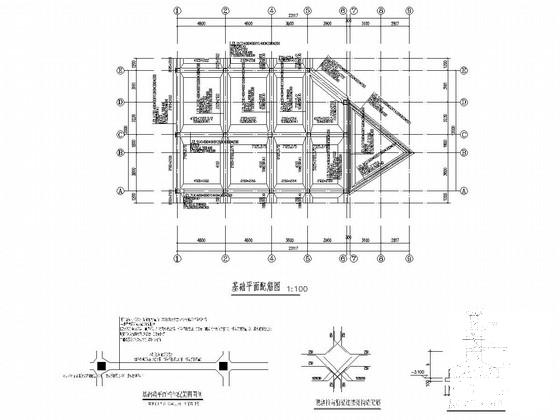

，基础平面配筋图，柱平面配筋图，梁板配筋图，楼梯图等共计11张图。
分享投稿时间：近几年5月。

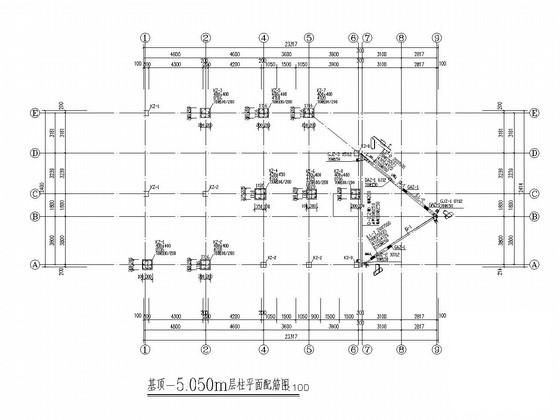

柱布置图

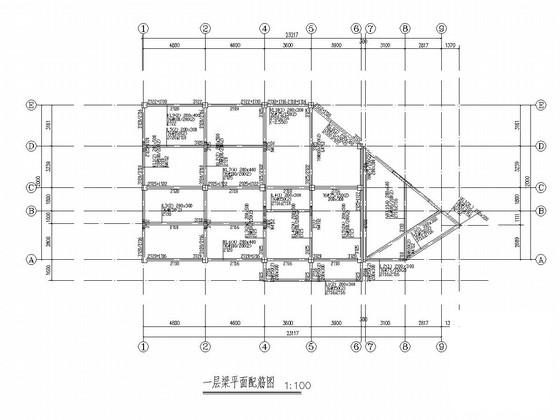

梁配筋图

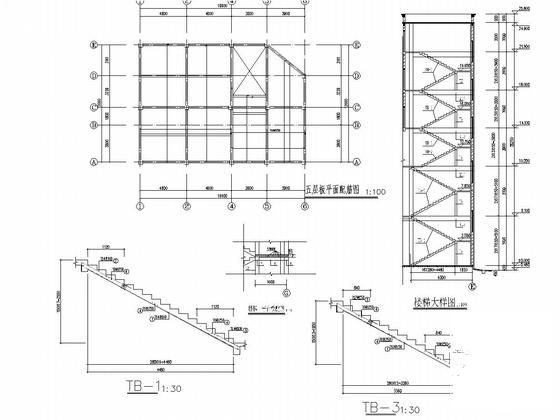

楼梯图

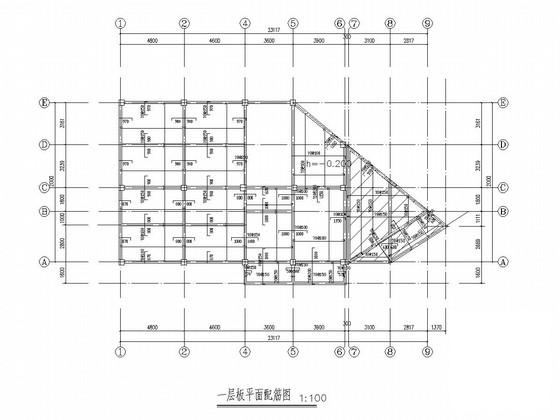

板配筋图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
综合楼设计图纸 - 1 -
综合楼设计图纸 - 2 -
综合楼设计图纸 - 3 -
综合楼设计图纸 - 4 -
综合楼设计图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.41 MB
- 收藏次数：0
-
文件名称：
附件-995888588977777879868.rar
