地上8层混凝土框架结构综合楼结构设计施工CAD图纸

  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:15张
  • 设计年代:近代
  • 建筑类别:办公
  • 建筑高度类型:多层建筑

附件详情

本子项为湖北某普通的综合楼,地上八层,高度为30.7米,建筑设计结构形式为混凝土框架结构,基础为PHC预应力管桩,6度设防。

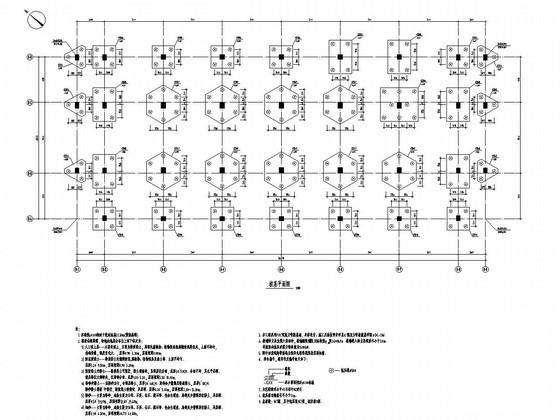

该资料包含:桩基平面图、结构 平面布置图 、配筋图、柱定位图、梁配筋图、 楼梯详图 等共15张图纸。

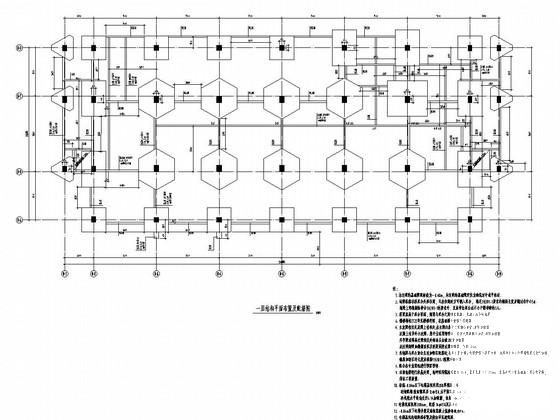

一层结构平面布置及配筋图

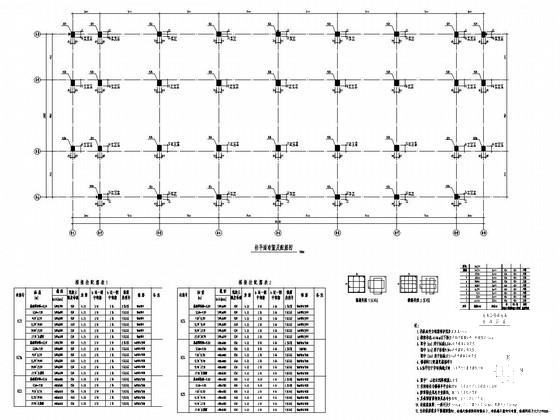

柱平面布置及配筋图

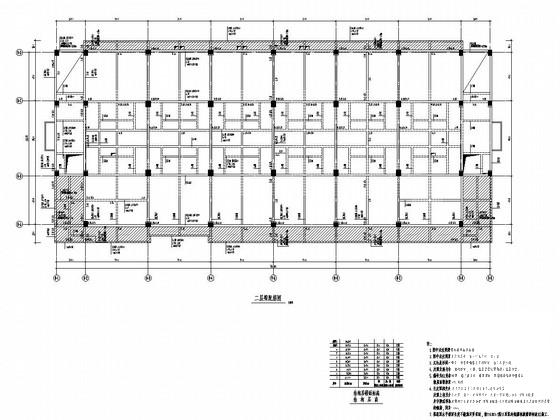

二层梁配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 混凝土结构设计施工 - 1
    混凝土结构设计施工 - 1
  • 混凝土结构设计施工 - 2
    混凝土结构设计施工 - 2
  • 混凝土结构设计施工 - 3
    混凝土结构设计施工 - 3
  • 混凝土结构设计施工 - 4
    混凝土结构设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
