[CAD]4层框架结构综合楼结构设计图纸(PKPM计算书)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.25kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

某框架综合楼结构设计图(含PKPM计算书)
该资料为：某框架综合楼结构设计图(含PKPM计算书)
该资料包含：
结构设计总说明、地基处理平面图、基础平面布置图、基础配筋详图、柱平面配筋图、梁平面配筋图、板平面配筋图、 楼梯详图 、窗框梁 平面布置图 及构造详图共12张图纸。

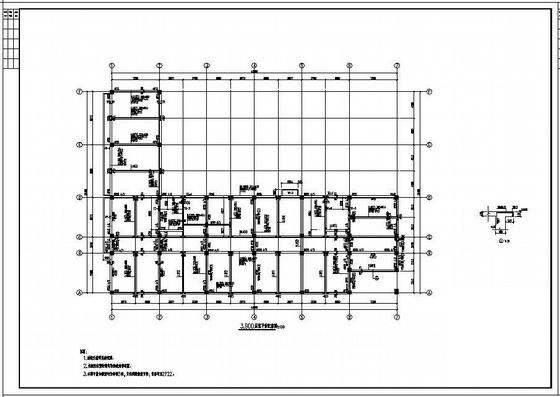

第 1 张图

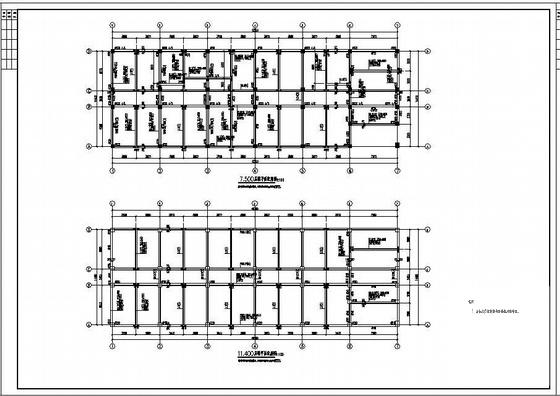

第 2 张图

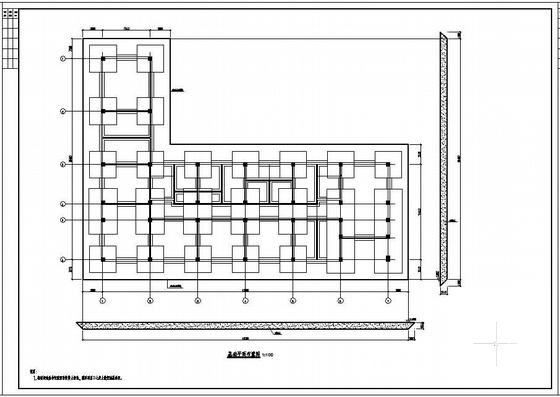

第 3 张图

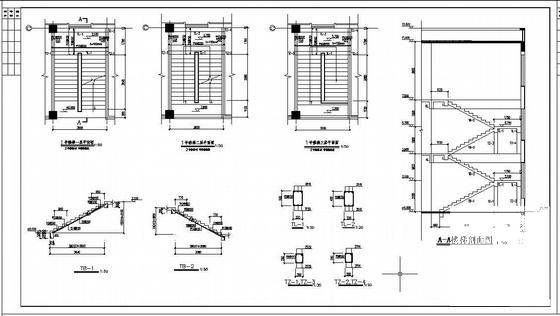

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-23 14:09:55上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
