两层框剪结构咖啡吧结构CAD施工大样图（pkpm计算书）(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：娱乐
• 建筑高度：多层建筑
• 地上层数：1层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：商业
• 参考图纸：12张
• 设计年代：近代

附件详情

本项目是咖啡吧项目，地上1层，地下1层，框剪结构，抗震设防烈度为6度，设计基本地震加速度值为0.05g，该项目采用柱下独立基础和混凝土条形基础，基础设计等级为丙级。

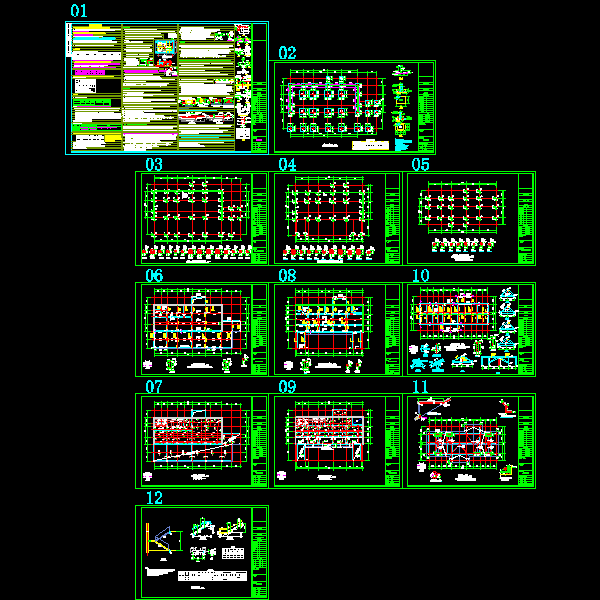

该资料包含：结构设计总说明，基础 平面布置图 ，-4.200m~屋顶墙柱配筋图，梁配筋图，板配筋图，楼梯LT大样图，共计12张图。

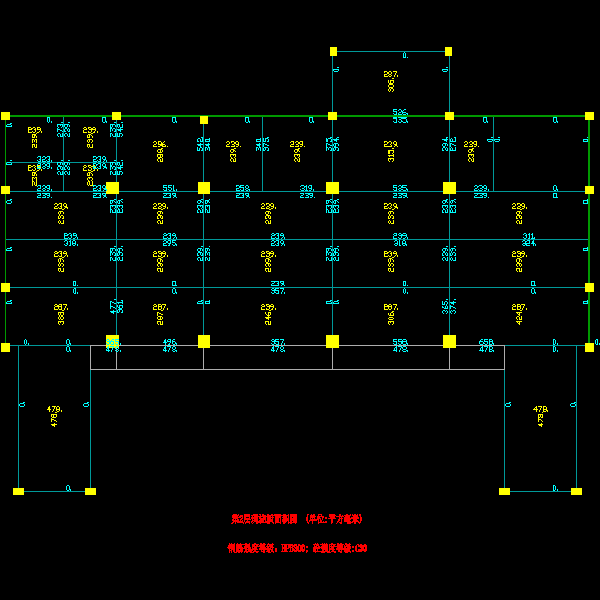

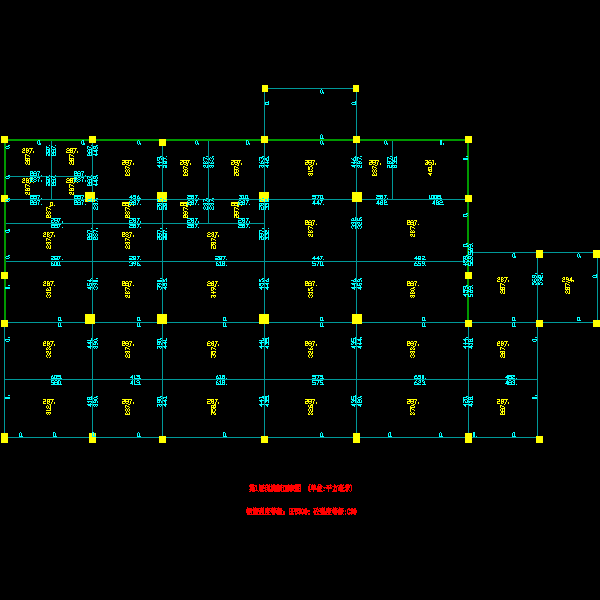

pkpm计算书。
出图时间：2014年8月。

±0.000~屋顶层柱配筋图

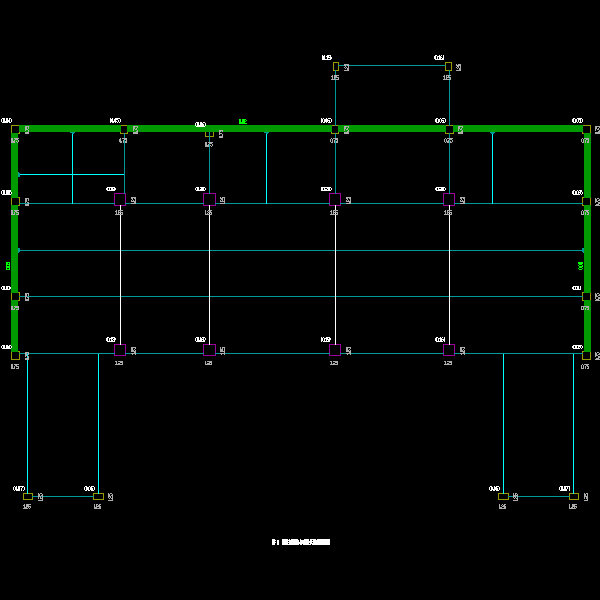

±0.000m层梁配筋图

楼梯LT大样图

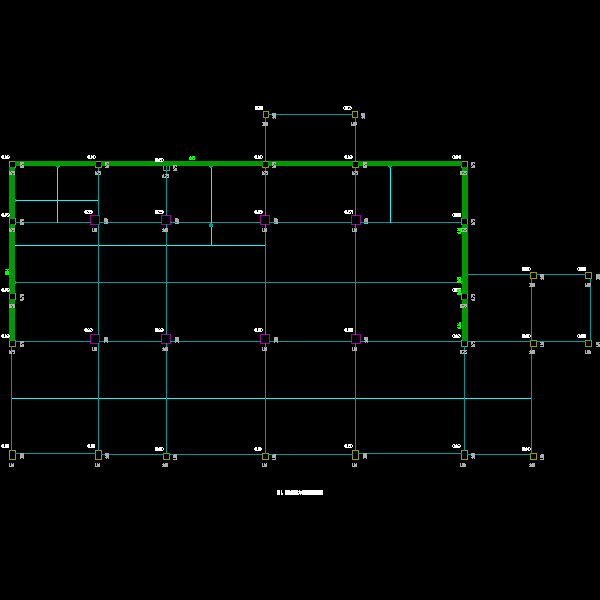

-4.200m层板配筋图
