高层地下车库自动喷水灭火消防系统设计cad施工图纸_原理图和平面图

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目自动喷水灭火系统设计范围为地下室车库及首层，采用的基本数据按建筑物中危险Ⅱ级考虑。自动喷淋系统设计流量=27.73L/s，设计喷水工作压力不小于0.1MPa，火灾延续时间1小时，设计喷水强度8L/min.m，（作用面积160m）。 　　 图纸内容包括：1.泵房设备平面图 水泵配水管空视图 2.地下一层消火栓系统原理图 3.地下一层喷淋平面图 4.地下一层平面图 5.自喷系统原理图

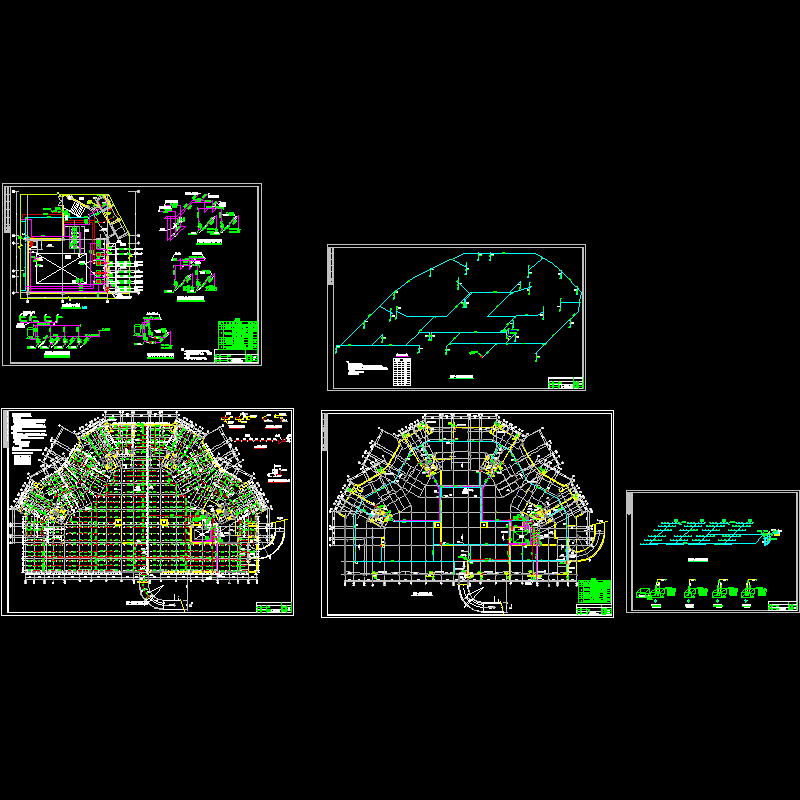

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
