一、图纸说明
1 该项目为平战结合地下车库，耐火等级为一级。室外消火栓用水量为15L/s，室内消火栓用水量为10L/s。喷淋系统按中危险Ⅱ级，喷淋强度8L/min.m ，作用面积160m 设计，喷淋系统消防水量：30L/S。消防给水由设于地下室消防泵房内的消防泵供给。本项目设计范围仅为建筑单体室内消防部分。
2 本套图尺寸单位为毫米，标高单位为米。标高为相对标高，±0.00等于建筑室内地坪标高。消防管线所标注的标高为管中心标高。
3 消防管线管径小于等于DN100采用热镀锌钢管，丝扣连接；管径大于DN100采用无缝钢管，热镀锌，法兰连接，二次安装法。
4 喷头布置：设置一层喷头，除梁底采用下垂型喷头，其余部位均采用直立型喷头，喷头选用易熔合金片标准喷头，工作温度72℃。另根据现场实际情况在宽度大于1.2m的梁、通风管道、排烟管道、桥架等障碍物下方中间位置设置一排喷头（采用易熔合金片下垂型标准喷头，工作温度72℃），喷头沿障碍物布置，间距不得大于3.4m。
5 喷淋管安装时，不同管径的管道连接不应采用补芯，而应采用异径管。喷头与管道连接时，必须采用异径管。
6 喷淋管的配水支管应以0.004的坡度坡向干管,配水干管应以0.002的坡度坡向立管。
7 喷淋管支吊架的设置应满足：（1）支吊架的设置不得妨碍喷头的效果；（2）吊架距喷头的距离应大于300mm，距末端喷头的距离应小于300mm；（3）相邻两个喷头间应至少设置一个吊架，且吊架间距不大于3600mm；（4）配水支管的第一管段及末梢管段，必须设置吊架。
8 喷淋配水立管、干管及支管上必须设置防晃支架。防晃支间应能承受管道、管子零件、阀门及管内水的总重量及50%水平推力而不损坏或产生永久变形。
9 喷头安装时如与灯位相碰，根据现场实际情况进行调整。
10 水流指示器前的阀门为信号闸阀。
11 室内消火栓安装参见国标99S202，均采用单阀单栓。室内消火栓口径为DN65，水枪为19，水龙带为DN65，L=25米尼龙衬胶水龙带。
12 消防管线应尽量靠墙、贴顶敷设，图中所注标高、管位供施工参考。
13 地下消防水池有效容积为180m ，能满足消火栓系统火灾延续时间2h，自喷系统火灾延续时间1h用水。
14 灭火器配置：该项目根据《建筑灭火器配置设计规范》（GBJ140-97）的配置要求按B类轻危险级配置灭火器。灭火器最大保护面积10m /B，单具灭火器最小配置级别4B。灭火器采用ABC型干粉灭火器，型号为MFZL-4。灭火器挂壁安装，离地1.5m。平面位置见图。
15 消火栓管线工作压力为0.3MPa，喷淋管线工作压力为0.4MPa。
16 该项目施工除满足以上设计及施工要求外，还必须符合《自动喷水灭火系统施工及验收规范》等有关消防验收规范的各项规定。

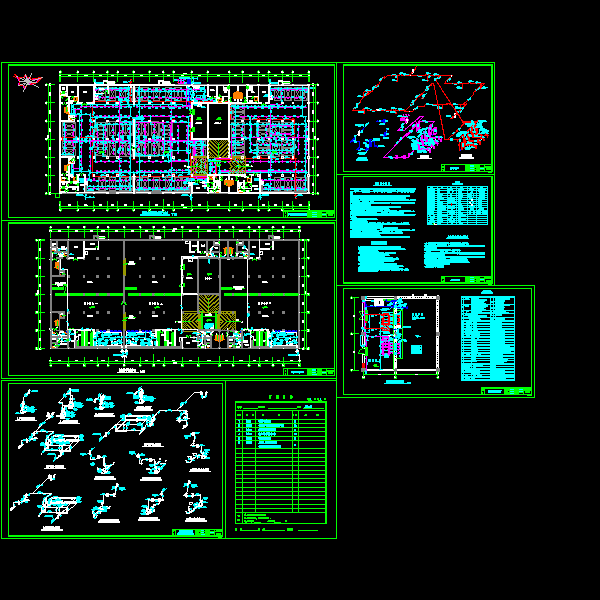

二、图纸展示
平时地下车库给排水及消防平面图
战时人防给排水平面图
消防管线系统图
消防泵房给排水平面图
人防给、排水管线系统图
