55m 90m 55m连续刚构桥CAD施工大样图(112张).dwg

[复制链接]

0

主题

0

帖子

1048

积分

超级版主

Rank: 8Rank: 8

积分
1048
发表于 2020-9-30 22:12:23 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情 桥梁全长:207米 行车速度:80 km/h   风荷载:500Pa/m2 设计洪水频率:1/300   荷载等级:汽车-超20级,挂车-120;   桥面宽度:2×(0.5+11.0+0.74)=2×12.24m,中缝0.02m,总宽24.5m   地震烈度:地震基本烈度Ⅵ度;   主桥桥面宽24.5米,分两幅,每幅桥箱梁采用单箱单室断面,箱梁顶板宽12.00米,底板宽6.00米箱梁,箱梁顶、底面设i%横坡,与桥面横坡相同。墩顶0号梁段长10.0米,两个“T构”的悬臂各分为10对梁段,其梁段数及梁段长度从根部至跨中各为:2×3.5米、8×4.0米,累计悬臂总长39米,悬臂浇筑梁段最大控制重量约为1500KN。跨中合拢段和边跨合拢段均为2.00米长,两个边跨现浇梁段各长9.0米。墩顶处箱梁梁高为5.0米,各跨跨中以及现浇梁段梁高均为2.0米,箱梁高度按2次抛物线变化;箱梁顶板厚为28厘米(0号块为40厘米);箱梁底板根部厚为70厘米,跨中为25厘米,箱梁底板厚也按2次抛物线变化;腹板厚度:0号梁段及1~6梁段为60厘米,7~8梁段由60厘米线性变化至40厘米, 9~11梁段及边跨现浇段为40厘米。   ……   该资料包含:   设计说明   全桥材料及工程数量表   桥位平面图、桥型布置图2、桩位坐标图   箱梁综合施工程序示意图   箱梁边跨合拢施工推荐程序示意图   箱梁截面标高表、箱梁平面布置示意图   箱梁标准横断面图、箱梁一般构造图2   箱梁齿板一般构造图2   箱梁纵向预应力钢束布置图2   箱梁纵向预应力钢束竖曲线要素表   箱梁纵向预应力钢束平曲线要素表   箱梁纵向预应力钢束长度及引伸量表   箱梁横、竖向预应力钢束(筋)布置图4   箱梁0号节段顶板、底板、腹板、横隔板钢筋布置图   箱梁边跨12’号梁段一般构造图   箱梁边跨12’号梁段顶板、腹板钢筋布置图   箱梁边跨12’号梁段底板钢筋布置图   箱梁边跨12’号梁段横隔板及封锚段钢筋布置图   箱梁边跨12’号梁段预留槽及翼板加厚段钢筋布置图   箱梁边跨12’号梁段钢束加强、定位钢筋布置图   箱梁边跨、中跨合拢段外刚性支撑构造图   箱梁1-8号梁段普通钢筋布置图   箱梁1’-8’号梁段普通钢筋布置图   桥台盖梁钢筋布置图、桥台耳背墙钢筋布置图   0号桥台桩基钢筋布置图、3号桥台桩基钢筋布置图   防撞护栏钢筋布置图、波形护栏钢筋布置图   全桥泄水管布置图、箱梁支座构造图   D160型伸缩缝构造图、桥头搭板一般构造图   桥头搭板钢筋布置图、桥台锥坡构造图   箱梁横、竖向预应力筋布置及锚具大样图2   箱梁0号断面钢束布置图   箱梁1-11号断面钢束布置图11   箱梁1’-12’号断面钢束布置图12   箱梁纵向预应力钢束定位钢筋示意图   箱梁横、竖向预应力钢束(筋)定位钢筋示意图   箱梁0号节段一般构造图、箱梁9号梁段普通钢筋布置图   箱梁9’号梁段普通钢筋布置图   箱梁10、10’号梁段普通钢筋布置图   箱梁11、11’号梁段普通钢筋布置图   箱梁1、4号上齿板普通钢筋布置图   箱梁2号上齿板普通钢筋布置图   箱梁3、5号上齿板普通钢筋布置图   箱梁1号-11号下齿板普通钢筋布置图   箱梁预拱度图、桥墩一般构造图   桥墩墩身及基础钢筋布置图   桥墩承台钢筋构造图、桥墩桩基钢筋布置图   桥墩检修爬梯布置图、桥台一般构造图   ……   共计112张

004-006-bzt.dwg
004-006-bzt.dwg
007-桩位坐标图2.dwg
007-桩位坐标图2.dwg

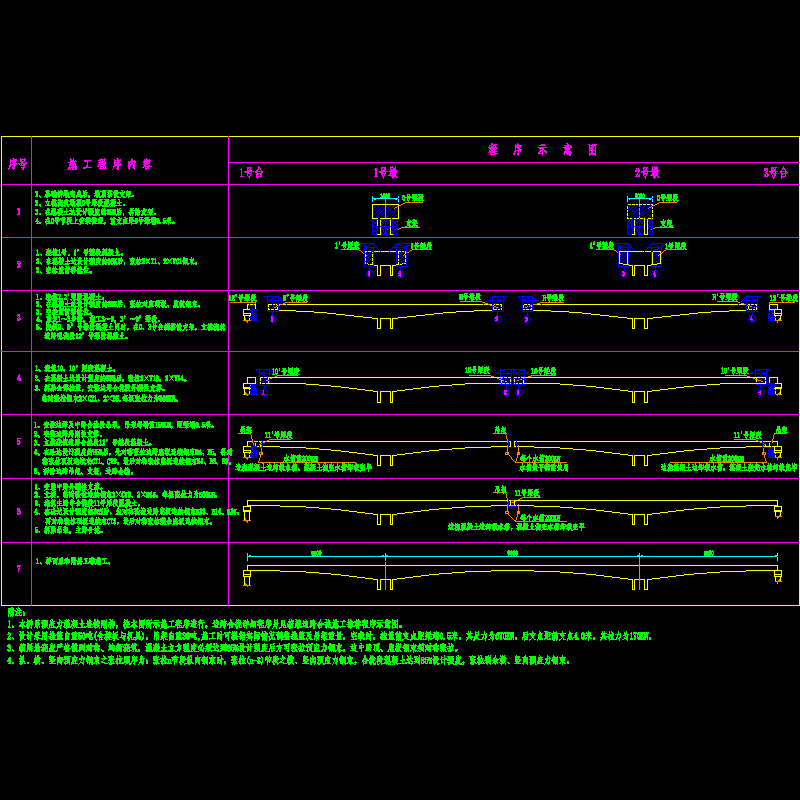

008-箱梁施工程序.dwg
008-箱梁施工程序.dwg

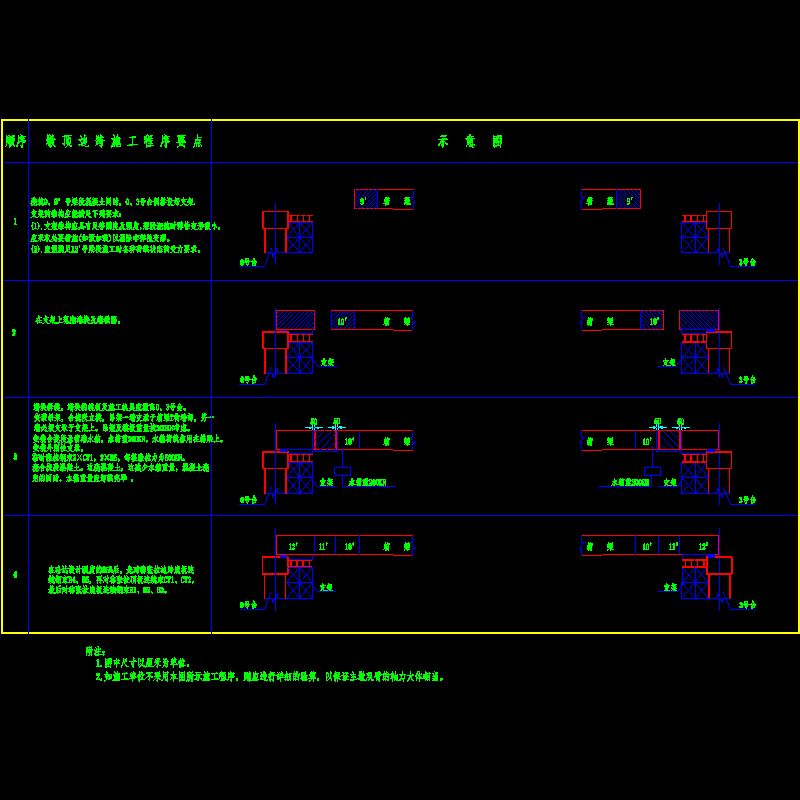

009-边跨箱梁施工程序.dwg
009-边跨箱梁施工程序.dwg

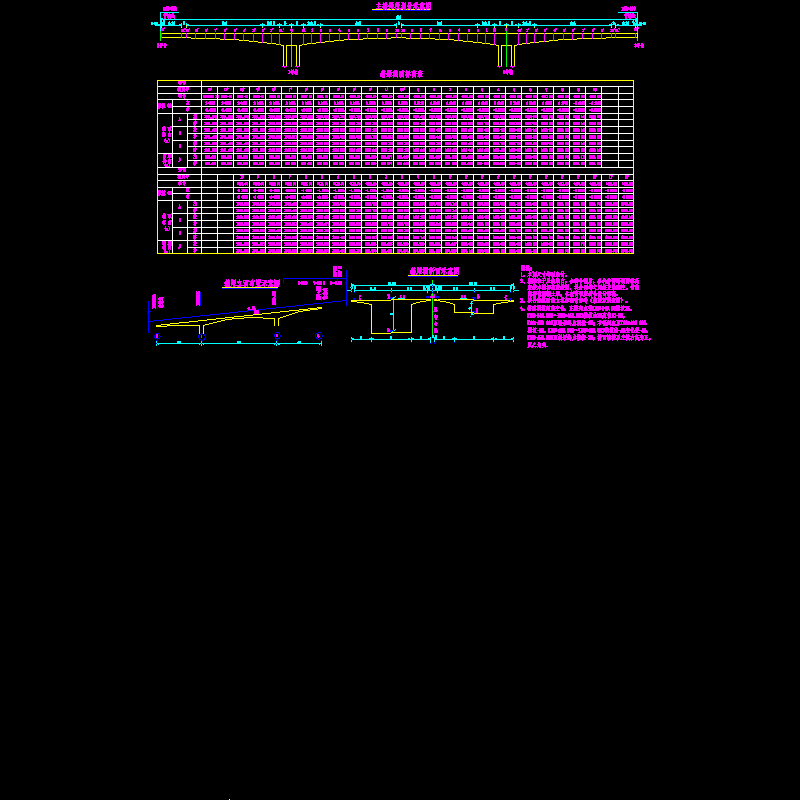

010-标高表.dwg
010-标高表.dwg

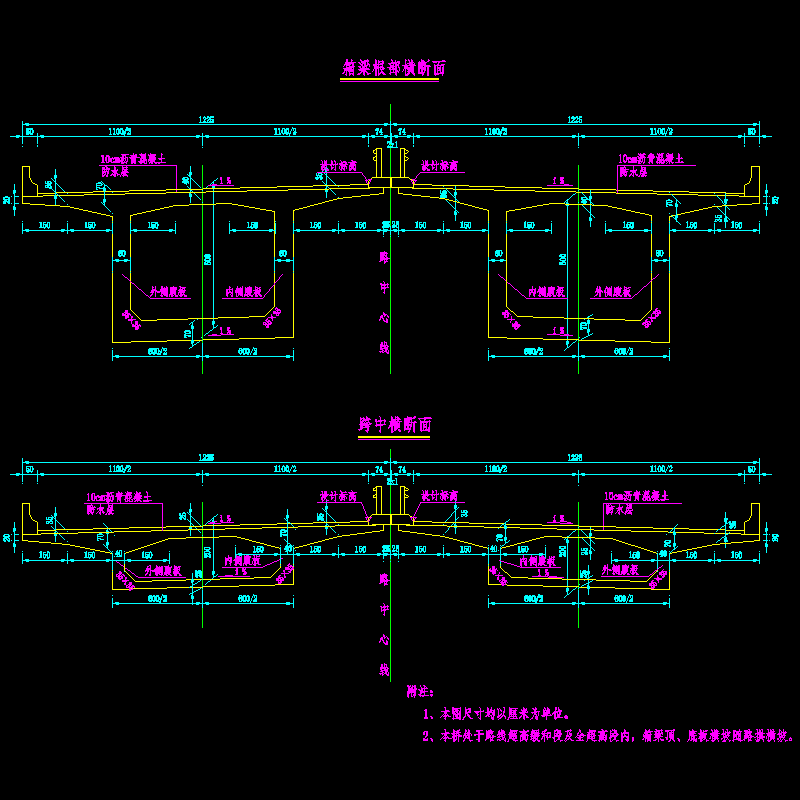

012-标准断面.dwg
012-标准断面.dwg
013.014-箱梁一般构造图1.dwg
013.014-箱梁一般构造图1.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-9-30 22:12:23上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecwscfcce2fss1sw.rar

7.1 MB

下载  售价: 100 积分    赚积分
