9层住宅楼给排水CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：9层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水,变频供水
• 供水分区：两区
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间

附件详情

2区1-3层直接从小区市政给水管网上引入供水，4层至9层复式从小区加压泵房的加压管上接至天面生活水箱，然后由生活水箱向下供水。从小区消防加压管网上引入消防用水，每一单元分别在天面上成环。消防前10分钟用水由小区天面消防水箱供给。室内消防水量为20L/S，消防所需水压为70m。生活废水和生活污水分开排，生活污水先排入化粪池经处理后和生活废水一起排至小区污水管网。天面雨水直接排至室外雨水井，阳台雨水和空调冷凝水采用间接排水，经雨水口汇集至室外雨水井，经室外雨水管汇集排入小区雨水管网。

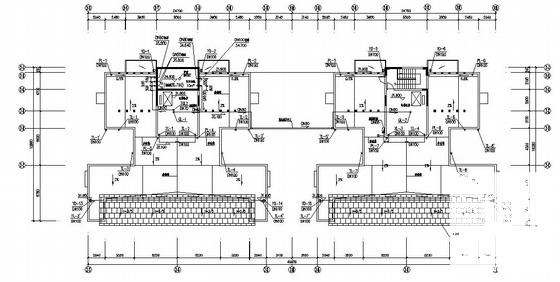

第 1 张图

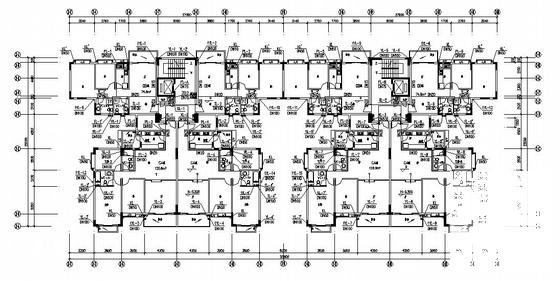

第 2 张图

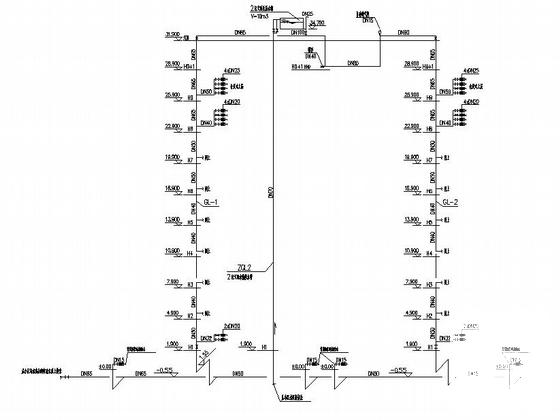

第 3 张图

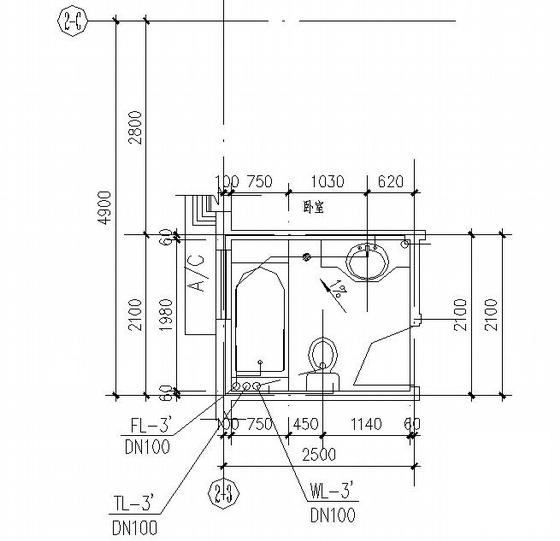

第 4 张图
