680m城市次干道双向四车道交通施工大样图设计cad平面图

  • 公路等级:二级
  • 车道数:四车道
  • 设计时速:40
  • 干线:是
  • 位置:重庆
  • 设计年代:近代
城市次干道双向四车道交通施工图设计,。CAD格式。
项目概要: 该项目位于重庆,全长680.412米。道路等级为城市次干道,道路标准路幅宽24米,双向四车道。设计工作内容包括含道路、排水、照明、电力、交通、绿化、给水等各专业内容及其相关配套工程。
该资料包含:
交通说明,02 珑湾路交通标线平面图,03 珑湾路交通信号灯平面图,04 标准路段标线设计图,05 交通标志版面设计图,06 指路标志版面设计图,07 机动车导向箭头大样图,08 地面道路标线大样图,09 φ88单柱式交通标志杆结构设计图,10 φ237 F型悬臂式交通标志杆结构设计图,11 车道信号灯杆结构图(JX-400,悬臂6-8m),12-15 信号设施大样图等。
φ237 F型悬臂式交通标志杆结构设计图.jpg
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

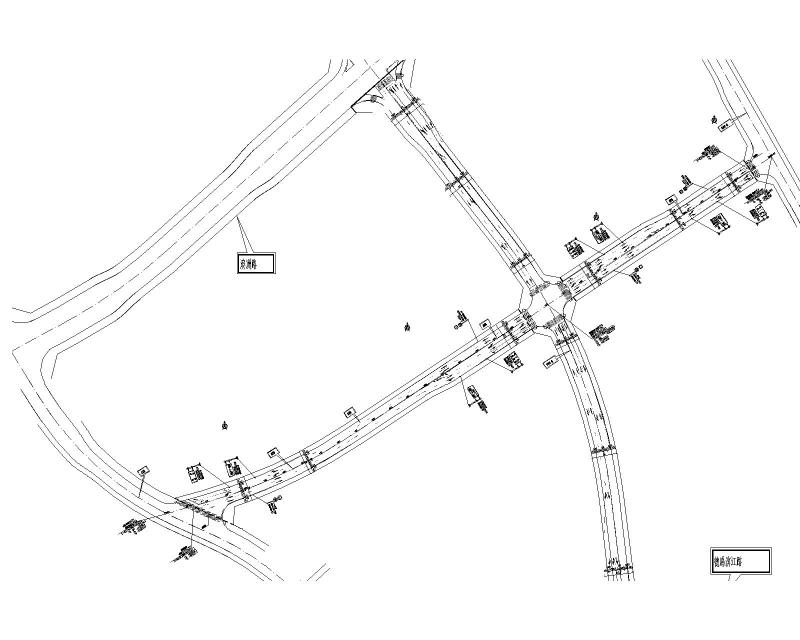

  • 交通标线平面图
    交通标线平面图

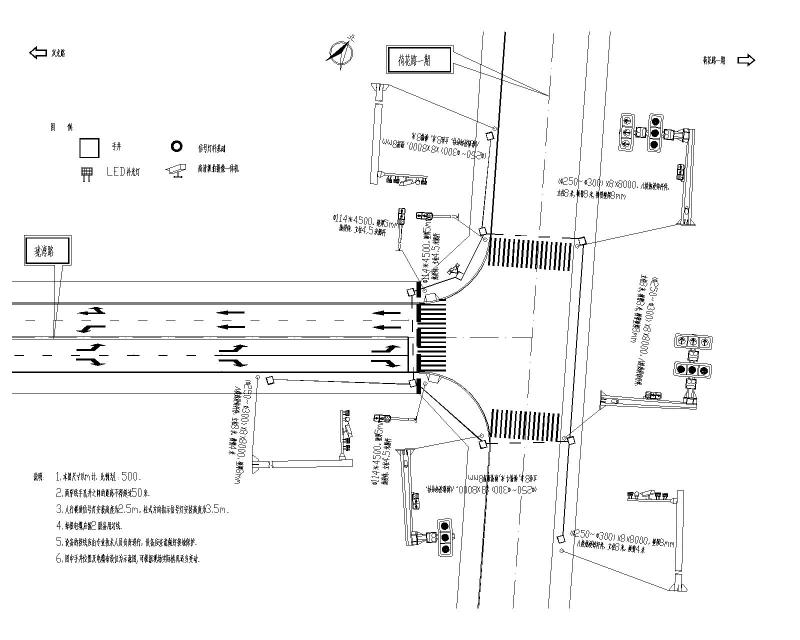

  • 交通信号灯平面设计图
    交通信号灯平面设计图

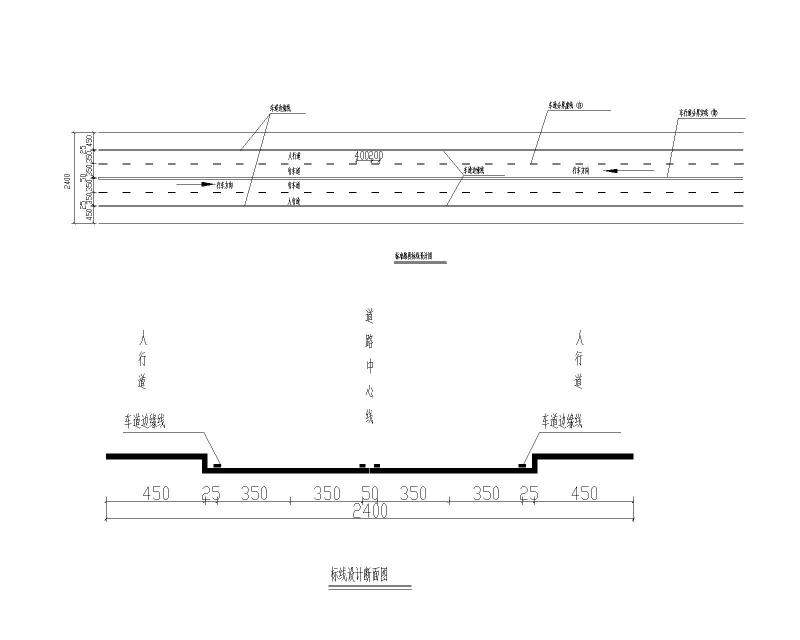

  • 标线设计断面图
    标线设计断面图
  • 指路标志版面设计图
    指路标志版面设计图

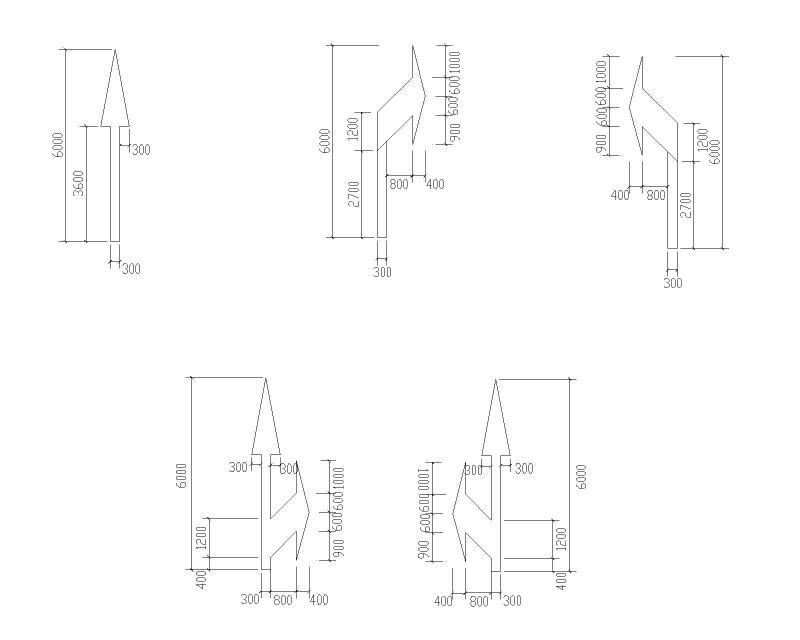

  • 机动车导向箭头大样图
    机动车导向箭头大样图
  • φ237 F型悬臂式交通标志杆结构设计图
    φ237 F型悬臂式交通标志杆结构设计图
以上是部分截图,请下载附件后查看完整高清内容
