预应力混凝土单跨简支梁桥上部结构施工图设计cad构造图及平面图

附件详情

  • 1 设计说明
  • 2全桥主要工程材料数量表
  • 3桥位平面图
  • 4桥梁总体布置图
  • 5横断面布置图
  • 6箱梁一般构造图
  • 7箱梁钢束构造图
  • 8箱梁普通钢筋构造图
  • 9现浇湿接缝钢筋构造
  • 10端横梁钢筋构造图
  • 11梁端锚下加强钢筋构造图
  • 12梁端封锚钢筋构造图

附件详情

本桥为单跨简支梁结构,上部结构按部分A类预应力混凝土结构设计。 主梁上部构造为1×25m预应力混凝土小箱梁,每片小箱梁梁底宽1m,中梁全宽2.4m,边梁全宽2.575m。梁的腹板为斜腹板。箱梁高1.4m,顶板厚0.18m,底板厚0.18m。全桥共计16片,其中中梁14片,边梁2片。 桥台采用桩接盖梁式桥台,钻孔灌注桩基础,桩基直径1.2m,长32m。盖梁高1.5m,宽1.6m。盖梁、挡块及耳背墙采用C30钢筋混凝土,钻孔桩采用C30水下混凝土,并进行桩底注浆。 …… 本梁跨度25m,宽度50m。
技术标准:
(一)设计荷载:城-A级、人群荷载3.5kN/m2。
(二)设计速度:50km/h。
(三)桥面宽度:5m(人行道)+ 6m(非机动车道)+3m(绿化带)+22m(机动车道)+ 3m(绿化带)+ 6m(非机动车道)+5m(人行道),全宽50m。
(四)通航标准:不通航。
(五)设计水位:河道设计常水位32.0m,内涝水位31.0m。
(六)地震烈度:地震烈度:XX地区地震设防烈度为Ⅵ度,地震动峰值加速度值为 0.05g。根据《城市桥梁抗震设计规范》(CJJ 166-2011),本桥为丙类桥梁,按Ⅶ度采取抗震构造措施。
(七)桥梁结构设计基准期:100年。
(八)桥梁设计使用年限:100年。
(九)平面:桥梁位于直线段内,桥梁与河道正交。
(十)纵断面:立面位于半径R=6500m竖曲线内。
……
共21张,。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

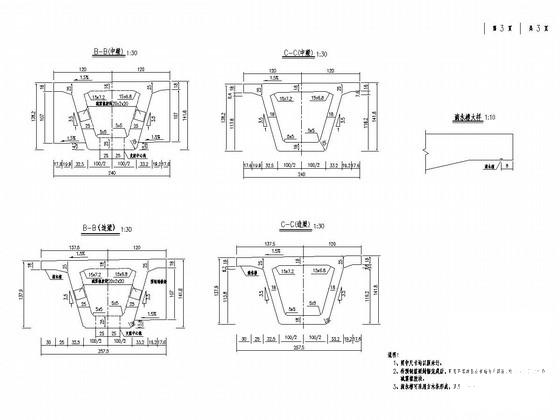

  • 预应力混凝土简支箱梁桥施工图 - 1
    预应力混凝土简支箱梁桥施工图 - 1
以上是部分截图,请下载附件后查看完整高清内容
