2x25m后张预应力混凝土简支箱梁桥施工图纸cad构造图及布置图

资料简介
赚取积分

位置：湖北
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：25m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

全桥工程材料数量表
桥位平面图

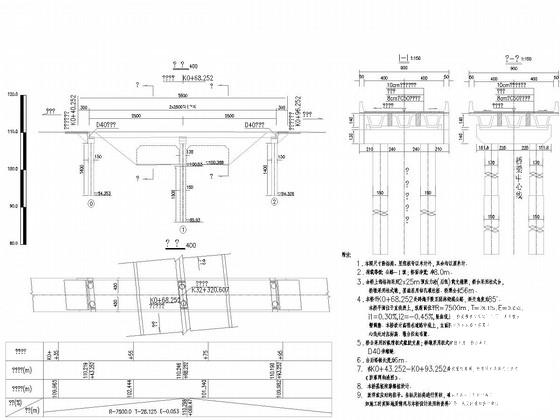

桥型布置图
墩台桩位坐标一览表
特征点高程一览表
桥墩一般构造图
桥墩盖梁钢筋构造图
桥墩防震挡块钢筋构造图
桥墩立柱桩基钢筋构造图
桥台一般构造图
桥台盖梁钢筋构造图
桥台防震挡块钢筋构造图
桥台耳背墙钢筋构造图
桥台桩基钢筋构造图
基桩超声波检测管布置图
支座垫石顶面高程一览表
支座垫石钢筋构造图
桥台搭板钢筋构造图
箱梁典型横断面
箱梁一般构造图
箱梁钢束构造图
箱梁普通钢筋构造图
箱梁端横梁钢筋构造
箱梁跨中横梁钢筋构造
箱梁现浇湿接缝钢筋构造
箱梁梁端封锚钢筋构造
箱梁梁端锚下加强钢筋构造图
箱梁桥面连续钢筋布置图
箱梁支座预埋件示意图
标高
桩长计算
防撞护栏钢筋构造图3
中分带护栏座钢筋构造图2
防落网构造图2
伸缩缝构造图
泄水管构造图4
搭板钢筋构造图2

附件详情

荷载等级:公路－Ⅰ级；桥面净宽:净8.0m。全桥上部结构采用2x25m预应力砼(后张)简支箱梁，桥台采用柱式台，桥墩采用柱式墩，基础采用钻孔灌注桩。桥梁全长56m。本桥跨越绕城公路，斜交角度为85°。本桥平面位于直线段上，纵断面位于R=7500m，T=28.125，E=0.053i1=0.30%,i2=-0.45%,竖曲线上；桥面横坡为双向1.5%，采用墩台帽调整。本桥设计高程在道路中线上，立面图中所示标高为桥梁中心线处对应标高。墩台径向布置。桥台采用四氟滑板式橡胶支座；桥墩采用板式橡胶支座。桥台采用D40伸缩缝。台后搭板长度为6m。设置防落网，本桥基桩按摩擦桩设计。简支箱梁25m通用图路基宽度24.5m；汽车荷载等级：公路－Ⅰ级；4行车道；桥面宽度2×12m；单幅桥梁4片；梁间距2.9m；预制梁高1.4m；预制梁最大吊装重量：边梁：749kN；中梁：684kN。
……
主要材料：混凝土C30、C40、C50。聚丙烯纤维混凝土C50、沥青混凝土。钢筋采用HRB400、HPB300。D8冷轧带肋钢筋焊接网。40型钢组合伸缩缝。
……
共计48张，

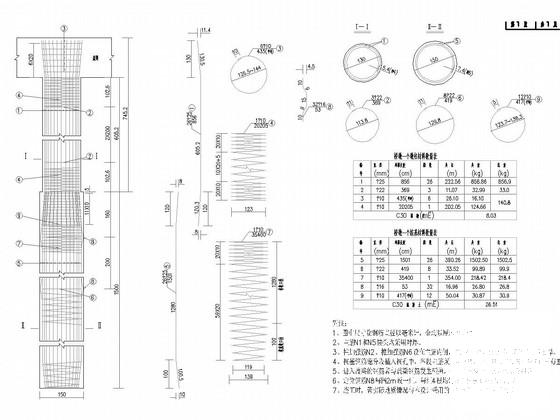

桥墩立柱桩基钢筋构造图

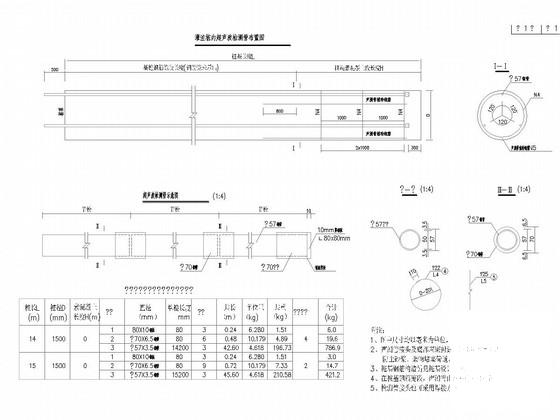

桩基超声波检测管布置图

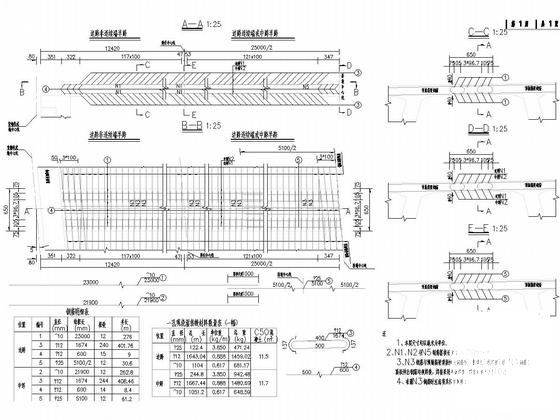

现浇湿接缝钢筋构造

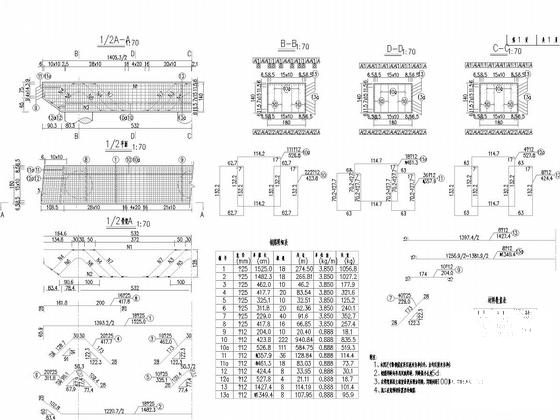

桥墩盖梁钢筋构造图

箱梁典型横断面

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
