三孔（4+5+4）×3.5m箱涵施工图纸设计cad构造图及平面图,布置图

附件详情

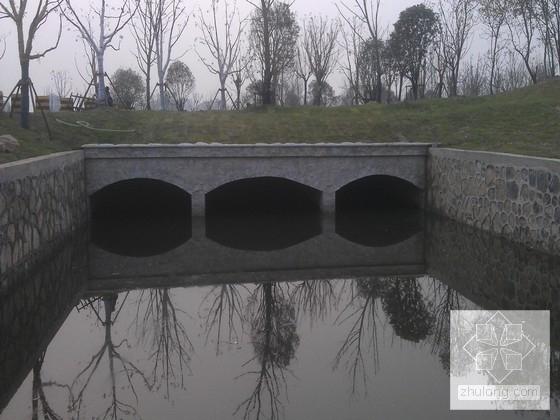

项目概要： 公园出入口道路改造工程，新建一座三孔（4+5+4）×3.5m箱涵。 技术标准： （1）道路等级：城市支路；设计车速：20km/h。 （2）荷载等级：汽车荷载，城-B级；人群荷载按照《城市桥梁设计规范》（CJJ 11-2011）第10.0.5条规定计算取值。
（3）抗震要求：设计地震分组为第一组，设计地震动峰加速度值为0.10g，抗震设防类别为丁类，地震基本烈度为7度，抗震设防措施等级为7度。
（4）设计洪水频率：百年一遇；洪水位14.2m；设计过水流量为45m3/s；无通航要求。
（5）高程系：吴淞高程系。
（6）坐标系：南京地方坐标系。
（7）设计基准期：100年。
（8）设计使用年限：30年。
（9）设计安全等级：二级。
（10）耐久性环境类别：Ⅰ类环境。
（11）区域气温分区：温热地区。
……
共计15页（20）
