大数据产业孵化服务中心给排水施工大样图cad平面布置图及系统图

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：高层建筑
  • 建筑设计面积：13044.61平方米
  • 建筑地上层数：6层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：污废分流,雨污分流
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：20
  • 大样节点：卫生间
  • 项目所在地：贵州
项目概要:该项目为 贵州省大数据产业孵化服务中心 给排水施工图 ，总建筑面积13044.61平方米，建筑高度25.05米。分为地下一层，地上6层,为二类高层公建。
设计范围: 该资料范围在地块红线以内单体建筑的室内给排水及消防设计。
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

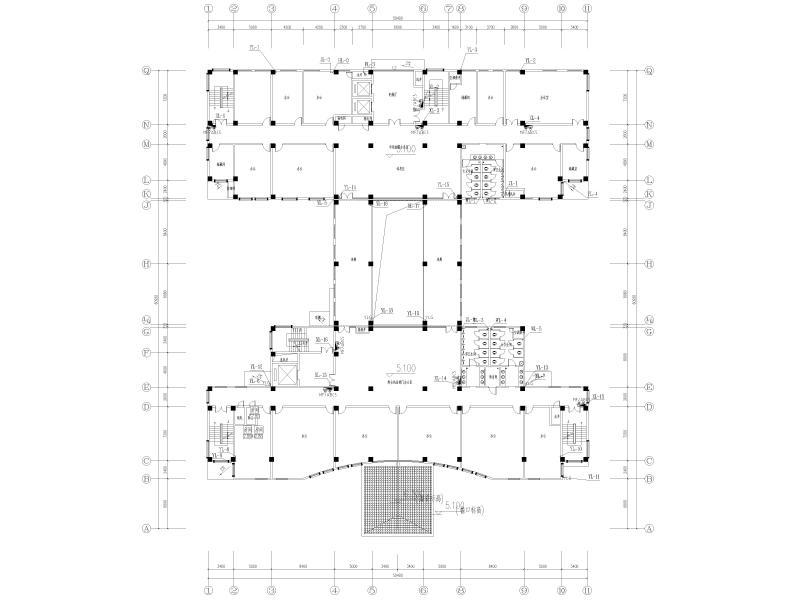

  • 二层给排水平面图
    二层给排水平面图

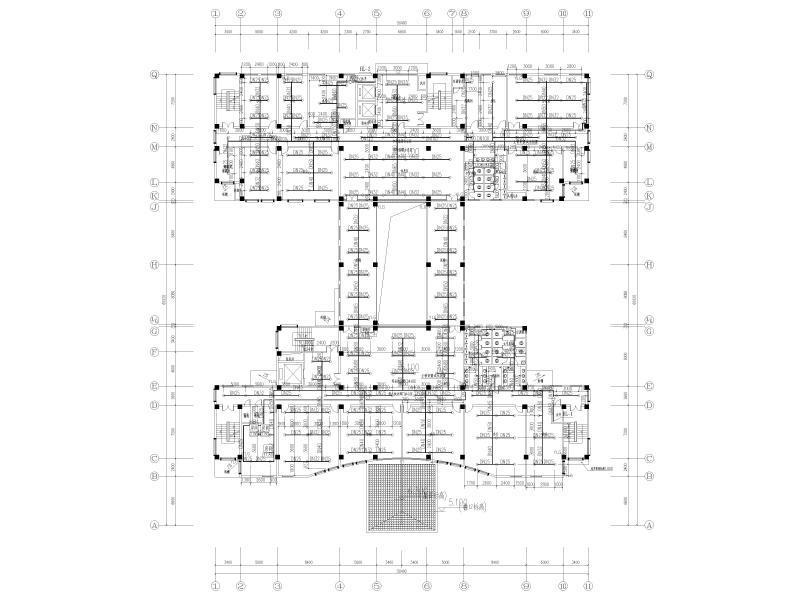

  • 二层喷淋平面图
    二层喷淋平面图

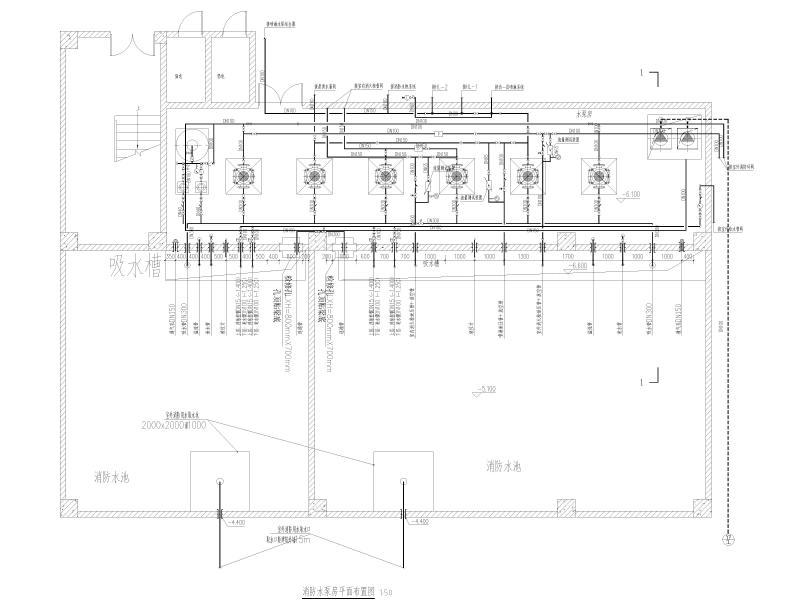

  • 消防水泵房平面布置图
    消防水泵房平面布置图

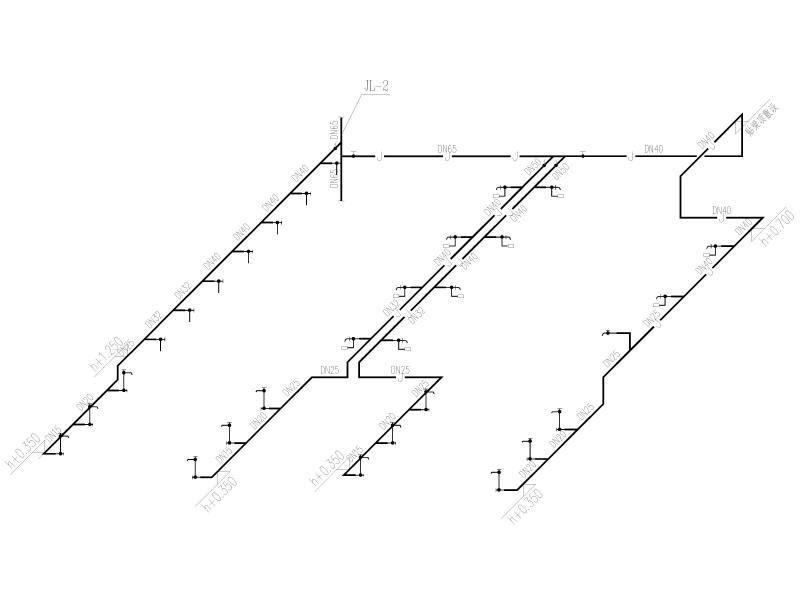

  • 2#一层卫生间给水系统图
    2#一层卫生间给水系统图

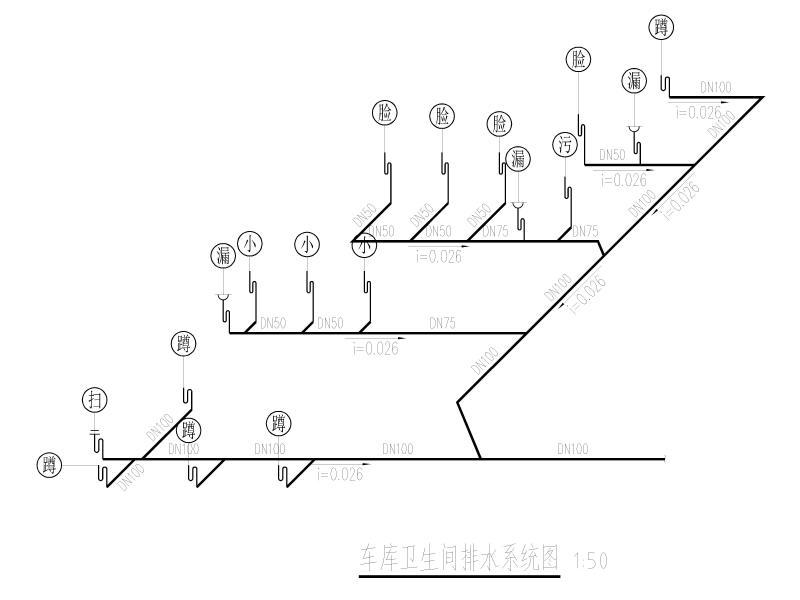

  • 车库卫生间排水系统图
    车库卫生间排水系统图
  • 2#卫生间给排水大样图
    2#卫生间给排水大样图
以上是部分截图，请下载附件后查看完整高清内容
