框架结构大数据产业孵化服务中心结施cad平面布置图及构造图

  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级,丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:26张
  • 设计年代:近代
该附件为: 7层框架结构大数据产业孵化服务中心结施 格式为CAD,。
一、项目概要:
  • 该项目设计基准期为50年,设计使用年限为50年。建筑结构安全等级为二级,结构重要性系数为1.0。地基基础设计等级为丙级,建筑桩基设计等级为乙级。建筑防火分类为一类,耐火等级为一级。本地抗震设防烈度为6度,设计地震分组为第一组,设计基本地震加速度为0.05g,建筑场地类别为Ⅱ类,设计特征周期为0.35s,结构阻尼比0.05,结构的计算嵌固部位为室外标高,水平地震影响系数最大值0.04,风荷载为0.3KN/平方米,基本雪荷载0.2KN/平方米。地面粗糙度类别为B类。
  • 包含:结构设计总说明,基础平面布置图,地梁平法施工图,标高柱平法施工图,屋面标高柱平法施工图,标高梁平法施工图,标高坡屋面梁平法施工图,标高板平法施工图,标高坡屋面板平法施工图,1#、2#楼梯间大样,等共26张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

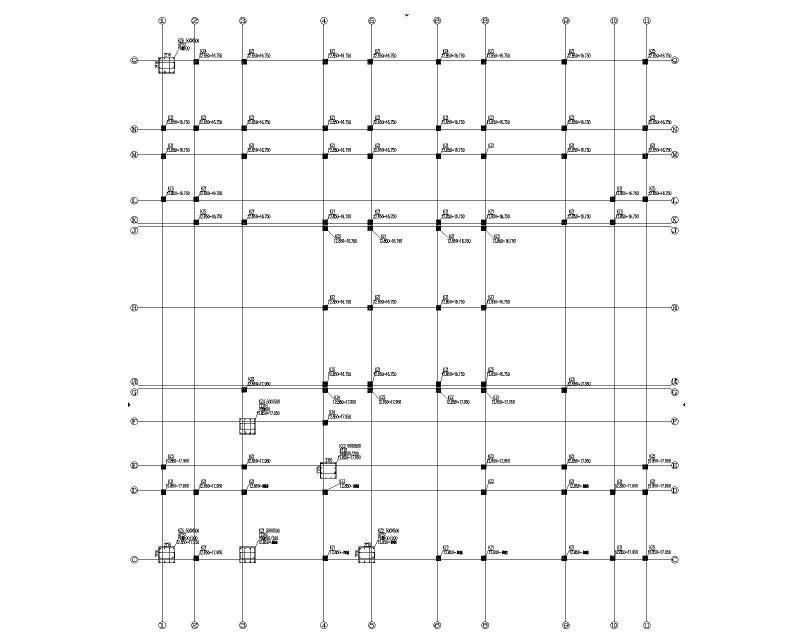

  • 标高柱平法施工图
    标高柱平法施工图

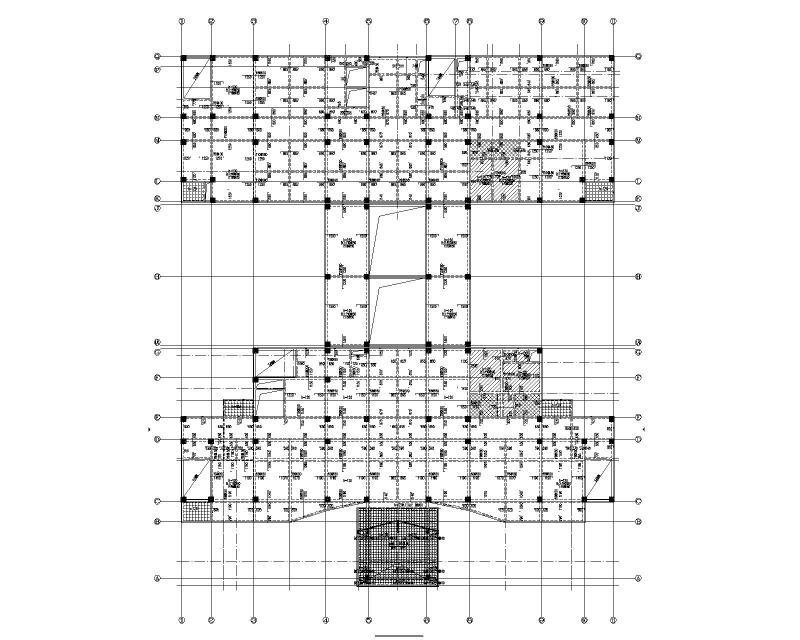

  • 平法施工图
    平法施工图

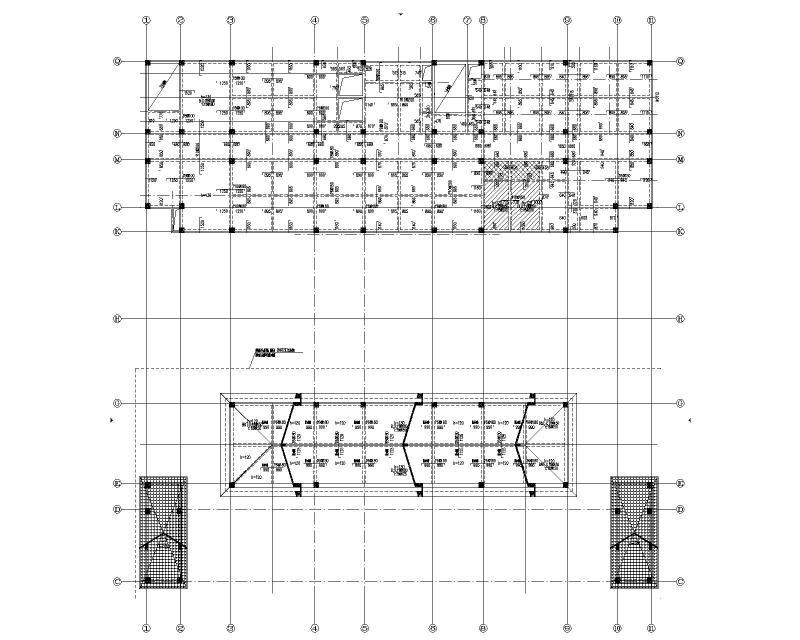

  • 平法施工图
    平法施工图

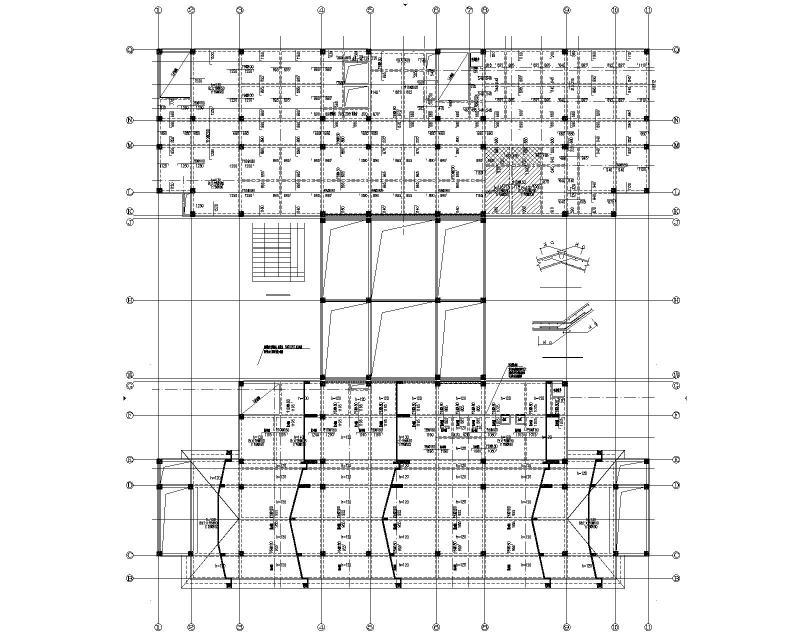

  • 平法施工图
    平法施工图

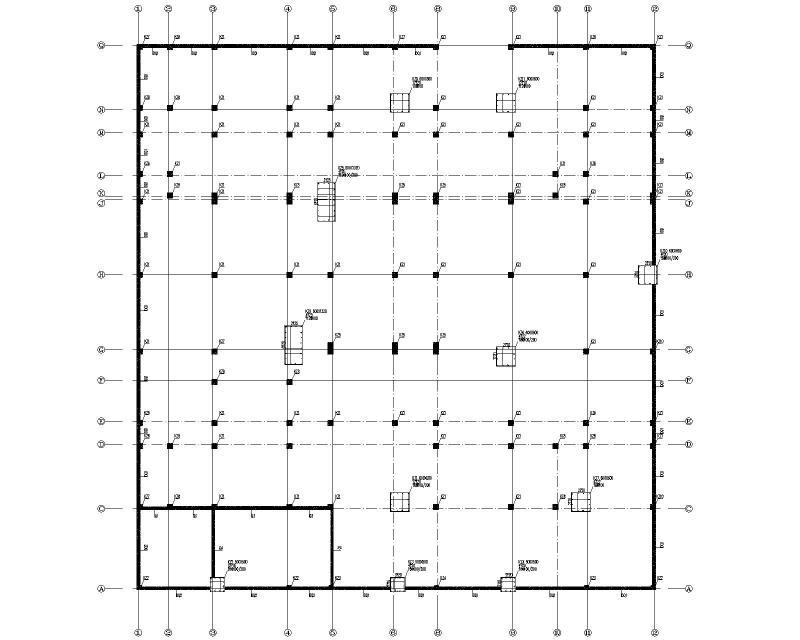

  • 屋面标高柱平法施工图
    屋面标高柱平法施工图
  • 楼梯构造图
    楼梯构造图
以上是部分截图,请下载附件后查看完整高清内容
