医院住院医技部暖通施工图纸cad平面图及排烟系统示意图

项目概要：该项目为 贵州省医院住院医技部 暖通施工图 2020 。该工程地下三层，地上二十三层，地下三层均包含车库及设备房两部分，车库层高均为4.8米。一层包括住院大厅、药房等，层高为6米，二至七层包括各科室医技部门，层高4.8米，8层为机房层，层高4米，九层为ICU，层高为4米，十层为产科层高4米，十二层为新生儿科，层高为4米，十一层、十三至二十三层为病房，层高为4米。

设计范围：该资料范围为：供暖新风和通风防排烟系统设计；放射科、内镜中心预留多联机室内外机；血透中心、静脉配置中心、中心供应预留净化空调室内外机组，外机放在四层连廊屋面。手术室预留净化空调室内外机组，外机放在8层屋面，本次预留结构荷载、用电量。

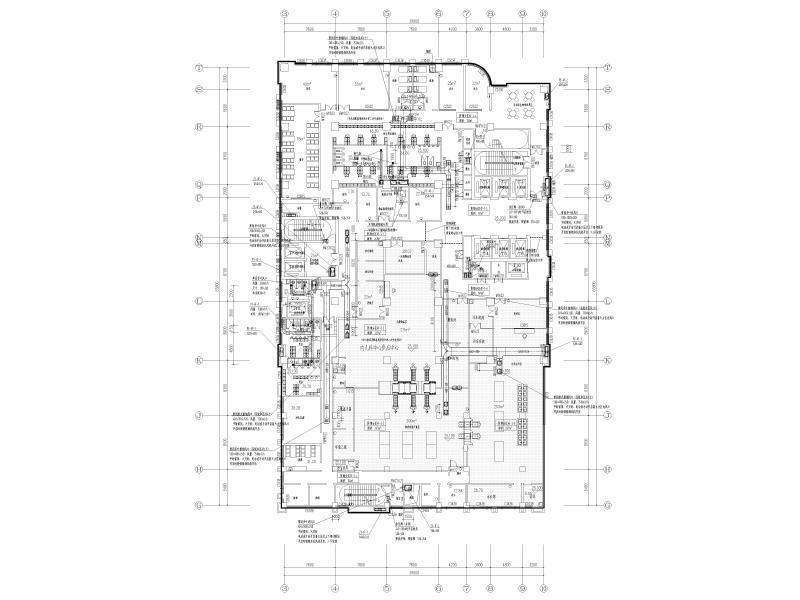

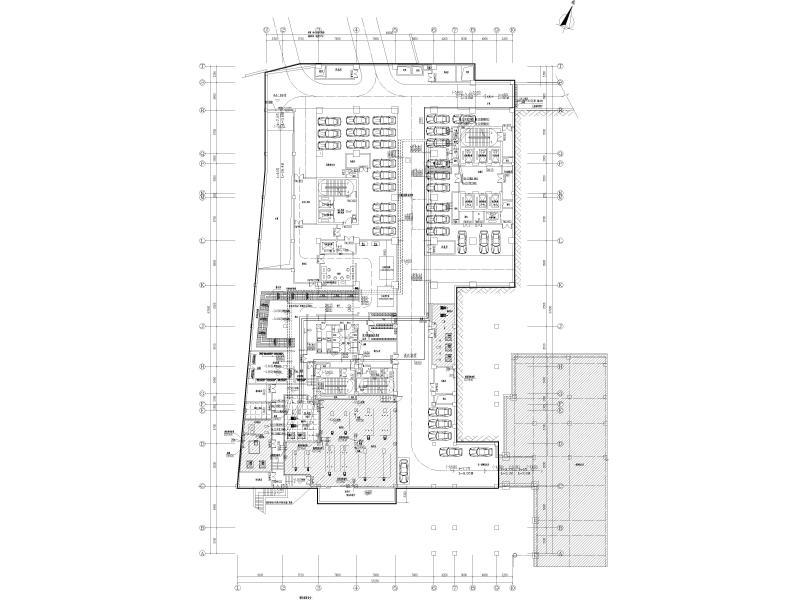

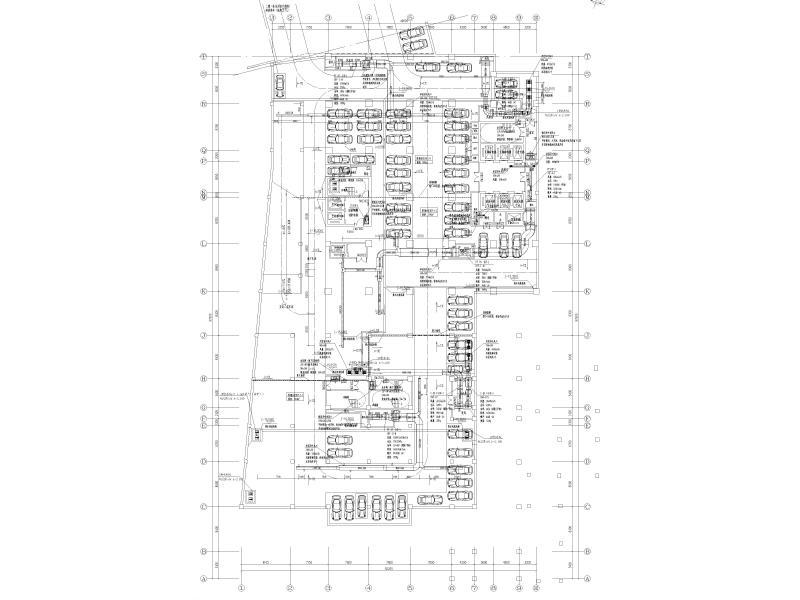

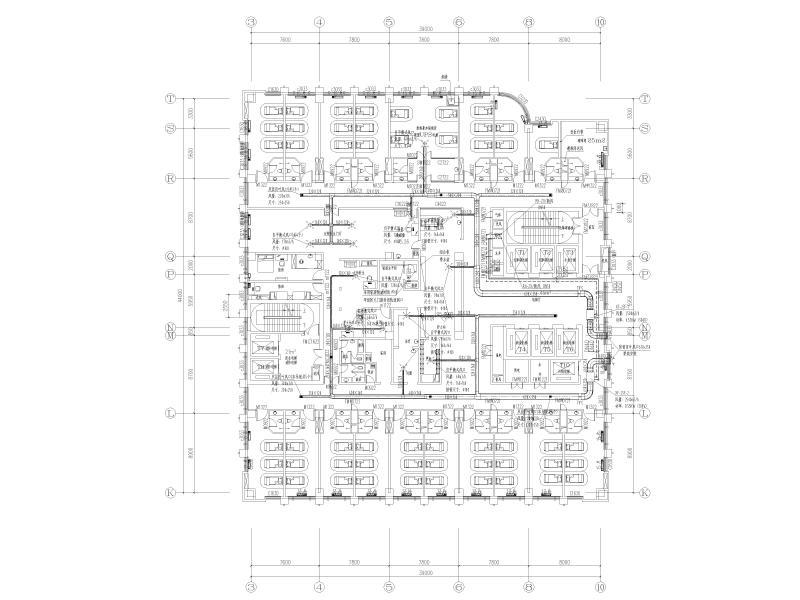

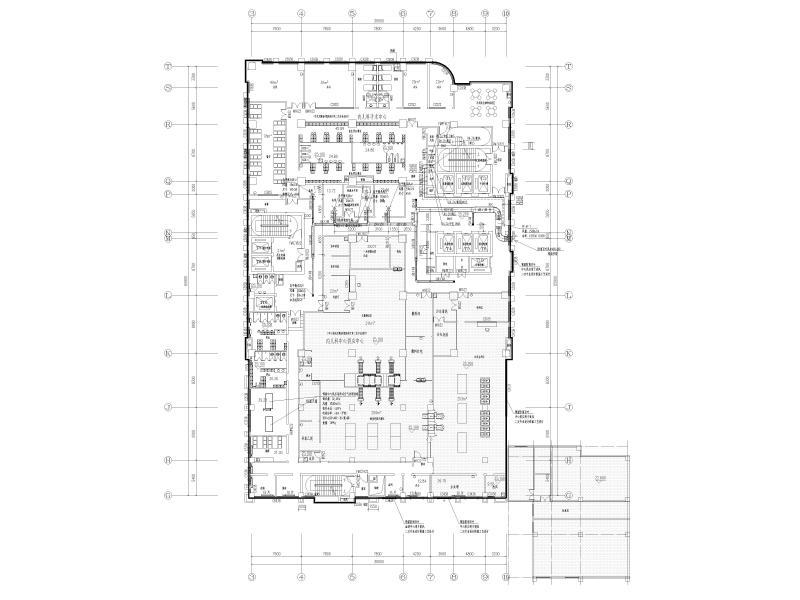

部分图纸展示：
