4层监狱康复居住区暖通施工图纸(住院及病残)cad平面图

项目概要：该项目为 贵州省监狱建设项目--T-09康复居住区 暖通施工图 （住院及病残） 。本栋单体主要功能为：使用功能及组成：6人间居室、活动室、治疗室、手术室、办公室、设备用房等组成。建筑类别为多层民用建筑，耐火等级为一级。建筑设计面积：建筑面积8249.84平方米，总床位数516床。建筑层数：地上4层。建筑高度：地上高度17.70米。

该资料内容包括：通风系统及防烟排烟系统、多联机集中空调系统设计。

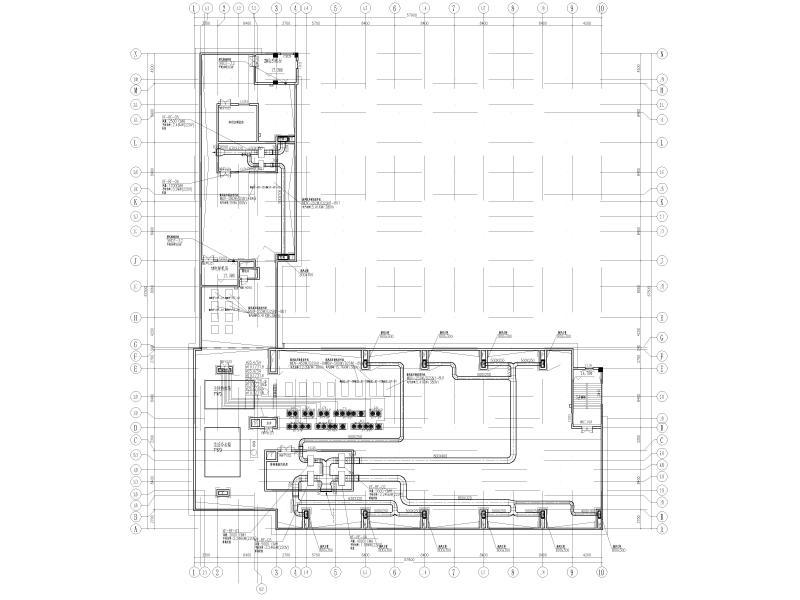

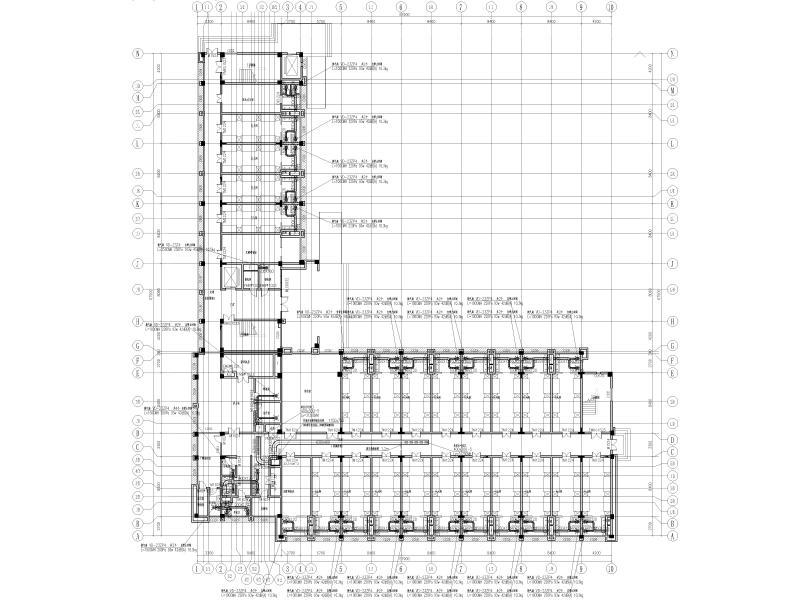

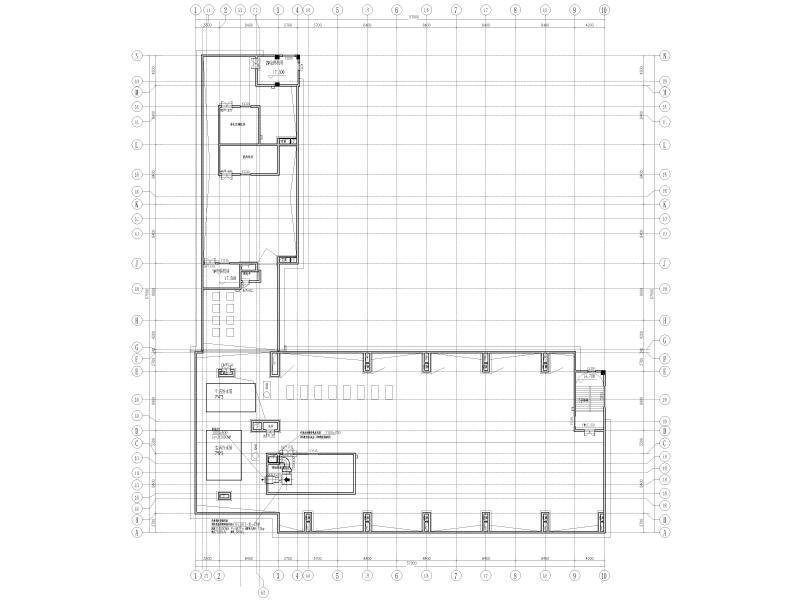

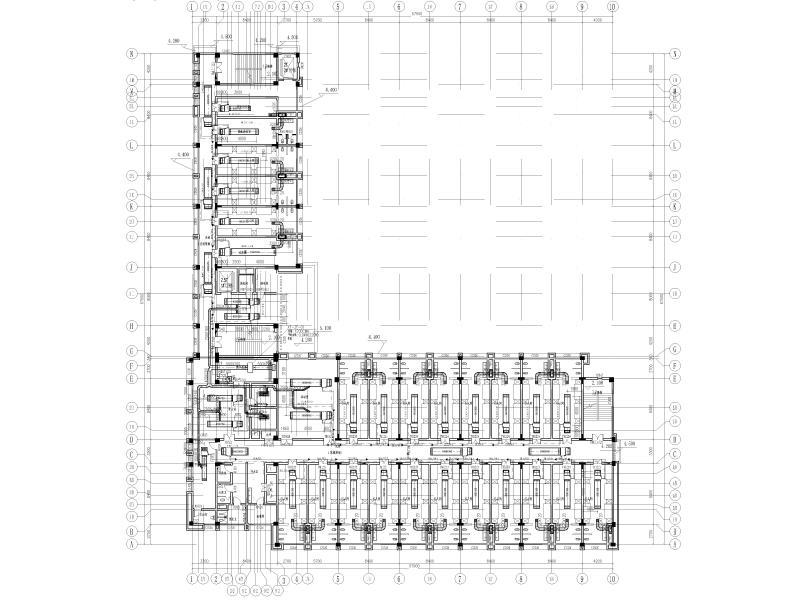

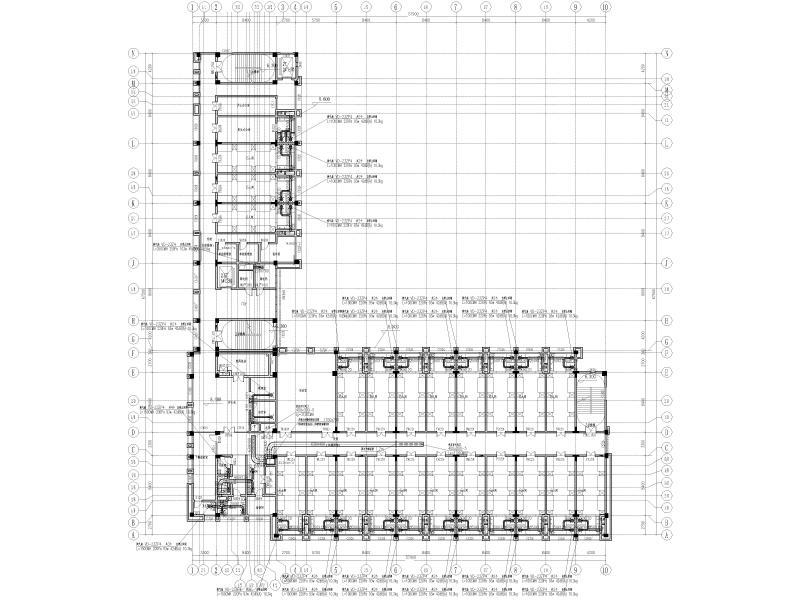

部分图纸展示：
