四车道城市次干道道路工程施工大样图设计cad平面布置图
- 车道数：四车道
- 位置：重庆
- 设计年代：近代
附件详情
- 道路区域位置图
- 道路 设计说明
- 平面设计图
- 逐桩坐标表
- 直线、曲线及转角一览表
- 纵断面设计图
- 标准横断面设计图
- 典型横断面设计图
- 路拱大样图
- 土方横断面图
- 土石方数量表
- 清表土工程数量表
- 路面结构设计图
- 人行道布置图
- 树池大样图
- 盲道 平面布置图
- 无障碍通道设计图
- 盲道设施块材料构造图
- 挖淤泥排水数量表
- 特殊路基设计图
- 雨水口周围路面加固图
- 交叉口竖向设计图
附件详情
规划道路为城市次干道，全长818.885m。技术标准：路面设计荷载：BZZ-100KN；交通等级：中交通。路幅宽度=4m（人行道）+4m（车行道）×4+4m（人行道），线路大体呈东-西走向。车行道采用1.5%的双面横坡，人行道采用2%的坡向行车道的横坡，路面排水通过道路纵坡和横坡排入雨水口后进入雨水管道。
......
共38张图cad，。

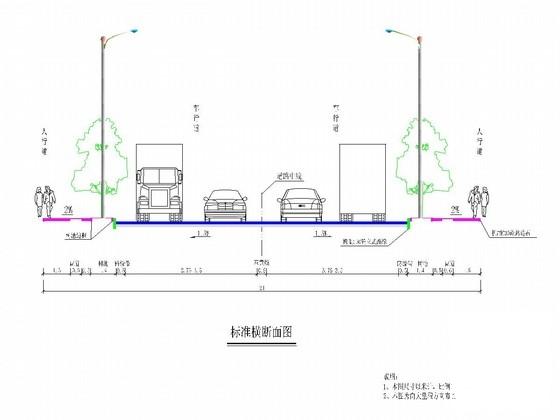

标准横断面图

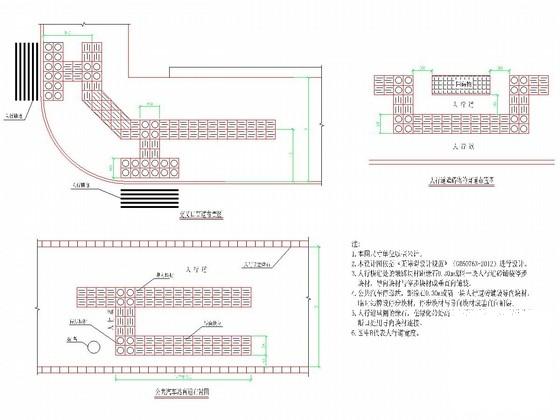

以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-
四车道市政道路施工图 - 1 -
四车道市政道路施工图 - 2
以上是部分截图，请下载附件后查看完整高清内容
