（20+31+20)米预应力连续箱梁桥施工方案大样图设计CAD平面布置图

资料简介
赚取积分

位置：贵州
编制时间：近代
使用性：公路桥
跨径大小和多跨总长：77.6m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

设计说明
中横梁钢筋构造图2
端横梁钢筋构造图2
钢束大样图2
钢束布置图4
箱梁钢筋构造图4
箱梁一般构造图2
桥位平面布置图
桩位坐标图1

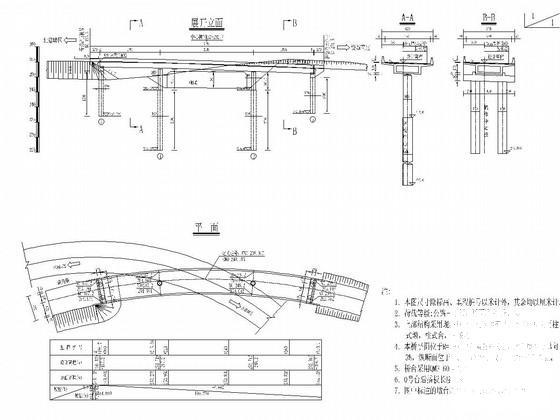

桥型布置图
桥墩一般构造图
桥墩桩柱钢筋构造图
桥台一般构造图
桥台盖梁钢筋构造图
耳背墙钢筋构造图
桥台桩基础钢筋构造图2
桥台挡块钢筋构造图
支座垫石钢筋构造
支座布置示意图+构造2
伸缩缝构造图
防撞护栏钢筋构造图
桥台搭板钢筋构造图
桥台锥坡构造

附件详情

设计依据：《公路桥涵施工技术规范》（JTG/TF50-近代）
设计荷载：公路-Ⅰ级；桥面宽度： 0.5m（护栏)＋净7.5m+0.5m(护栏)；斜交角度：路线前进方向河流的右偏角90°；地震动峰值加速度0.05g。
桥梁总长77.6米。桥梁跨径组合为（20+31+20)米。本桥位于平面由R=190m的右偏圆曲线内，墩台径向布置。全桥一联采用满堂支架现浇预应力混凝土连续箱梁，采用单箱单室断面，梁高为1.7米，悬臂长2.00米。现浇箱梁整体旋转顶板横坡与桥面横坡一致，顶底板平行，各腹板等高。桥面铺装：10cm厚沥青混凝土。下部桥墩采用柱式桥墩，钻孔灌注桩基础。桥台采用柱式桥台，钻孔灌注桩基础。箱梁按部分预应力混凝土A类构件设计。为提高箱梁抗剪能力，设计时采用腹板预应力钢束。当普通钢筋与预应力束发生冲突时，应适当移动普通钢筋。伸缩缝构造及安装图由供货方提供，本施工图仅设置了伸缩缝预埋钢筋和预留了伸缩缝槽口……共计43张CAD，

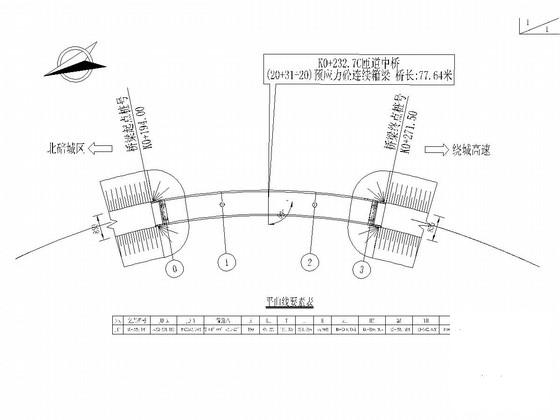

桥位平面布置图

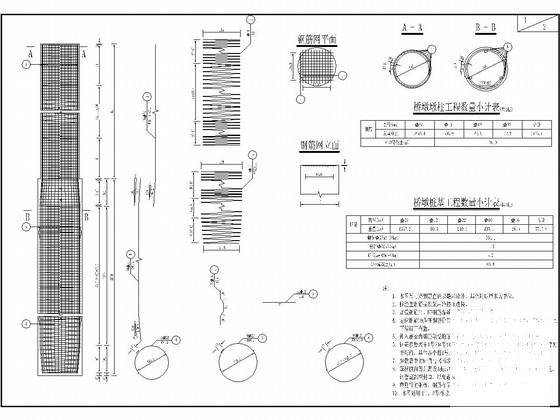

桥墩桩柱钢筋构造图

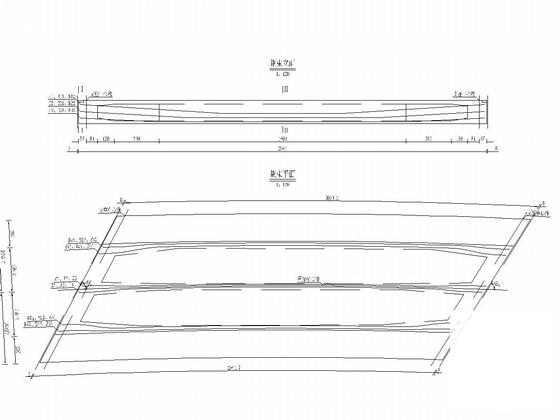

箱梁钢束布置图

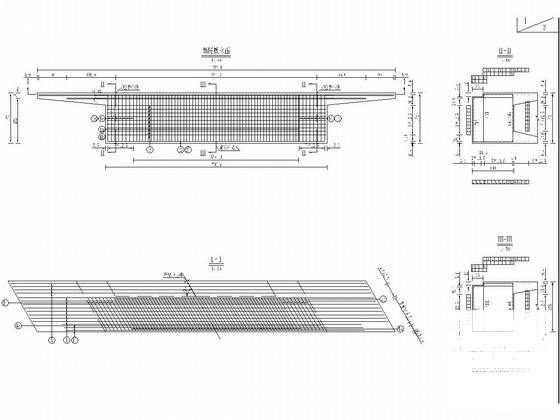

端横梁钢筋构造图

桥台盖梁钢筋构造图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
