预应力梁板构造大样图纸（CAD）

0 主题	0 帖子	1595 积分

Rank: 8 Rank: 8

发表于 2021-3-7 16:48:11 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

该附件是 预应力梁板构造大样图（CAD） ，

共计结构图纸7张。主要内容有24.3米预应力大梁、预应力大样图、无粘结预应力板大样、无粘结预应力梁大样、有粘结预应力板大样、有粘结预应力梁大样...

包括详细的节点大样，图纸完整清晰，方便直接选用或者借鉴。

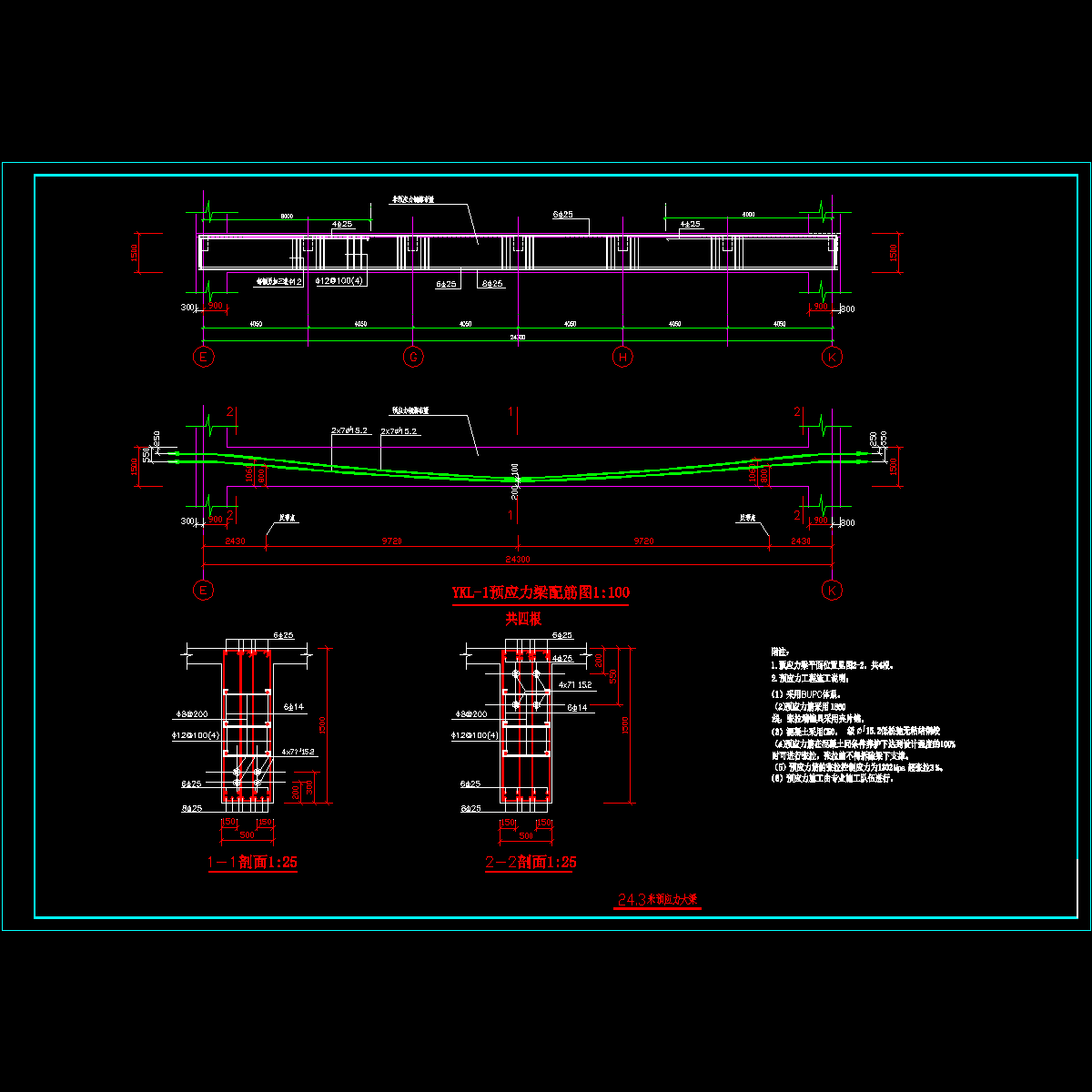

24.3米预应力大梁

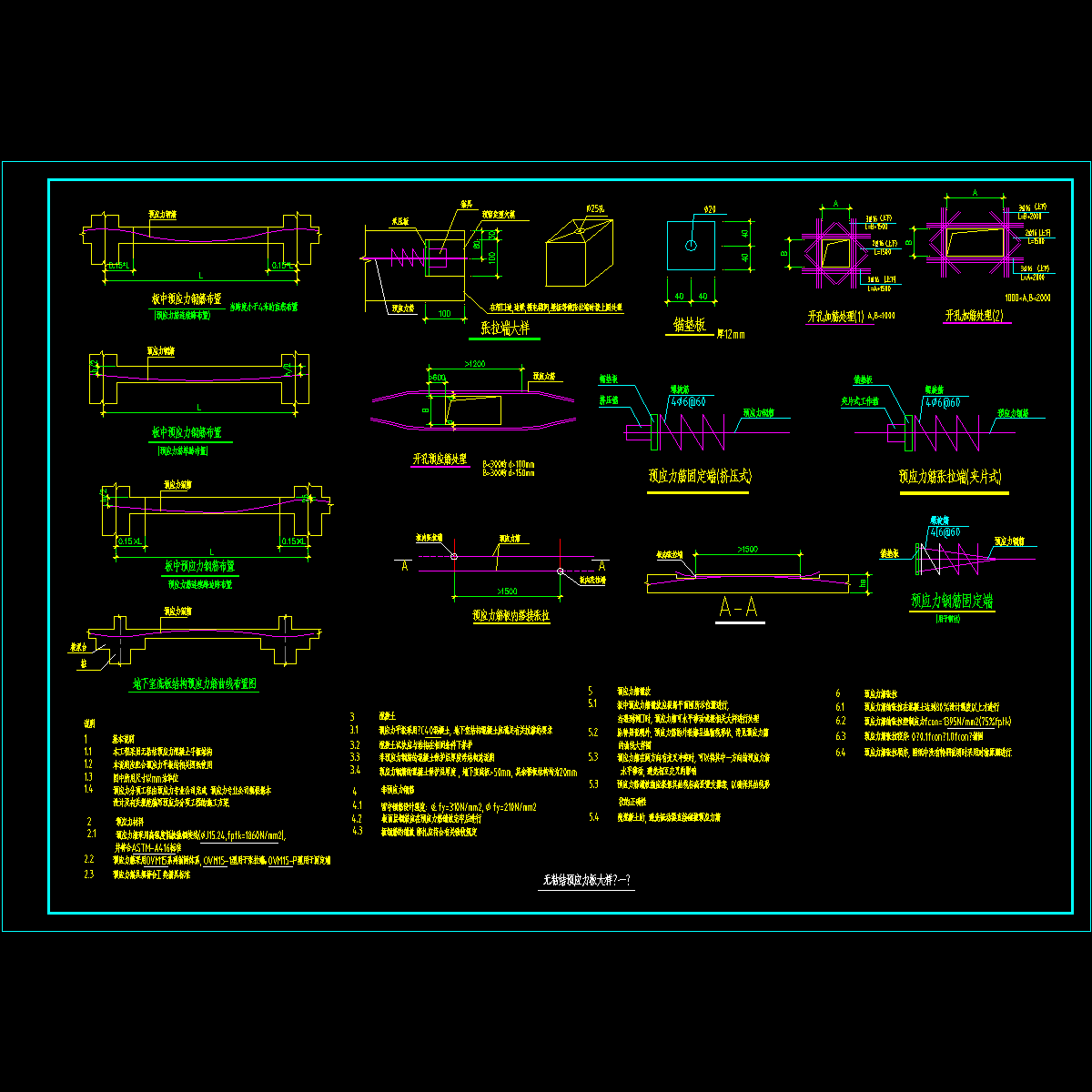

无粘结预应力板大样（一）

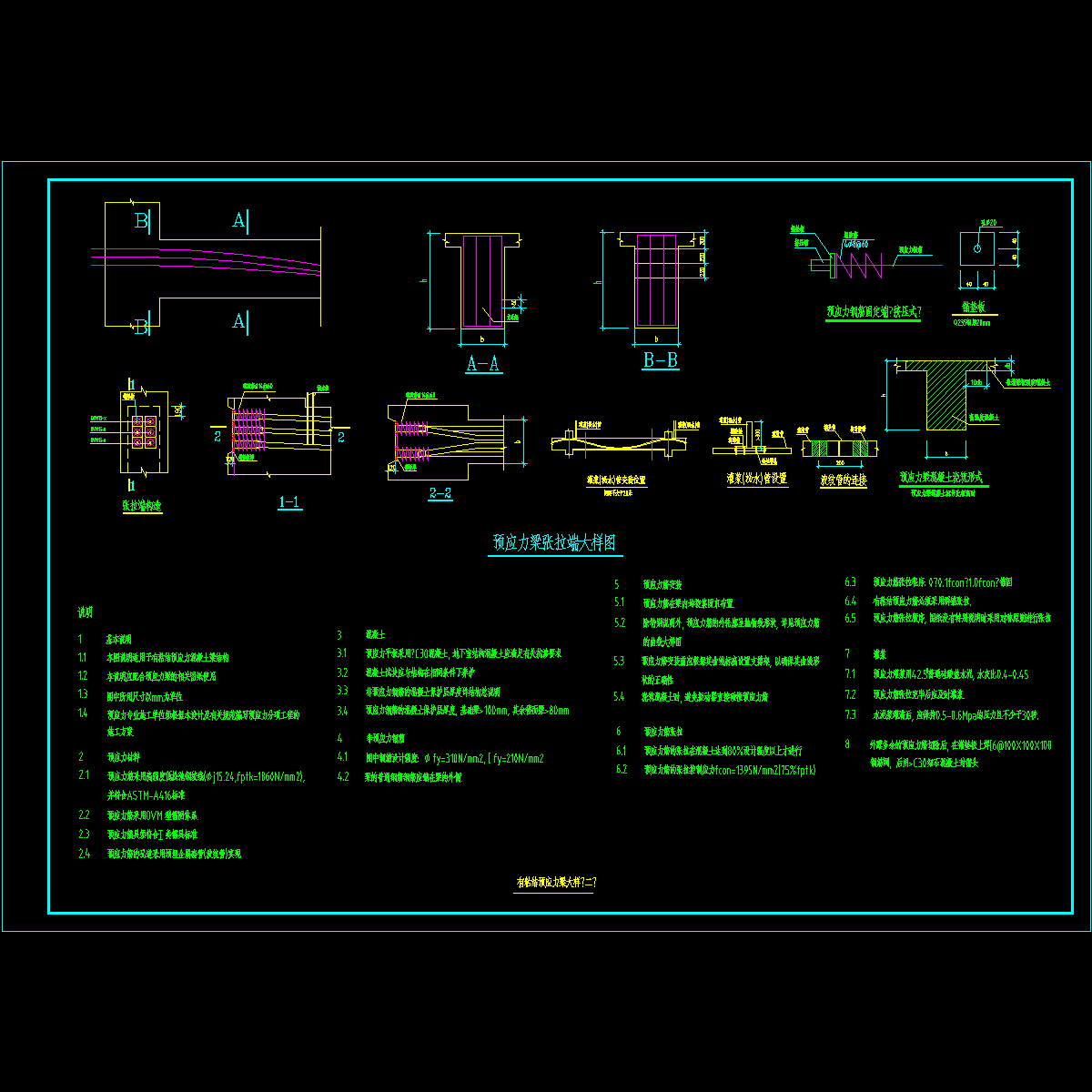

有粘结预应力板大样（一）

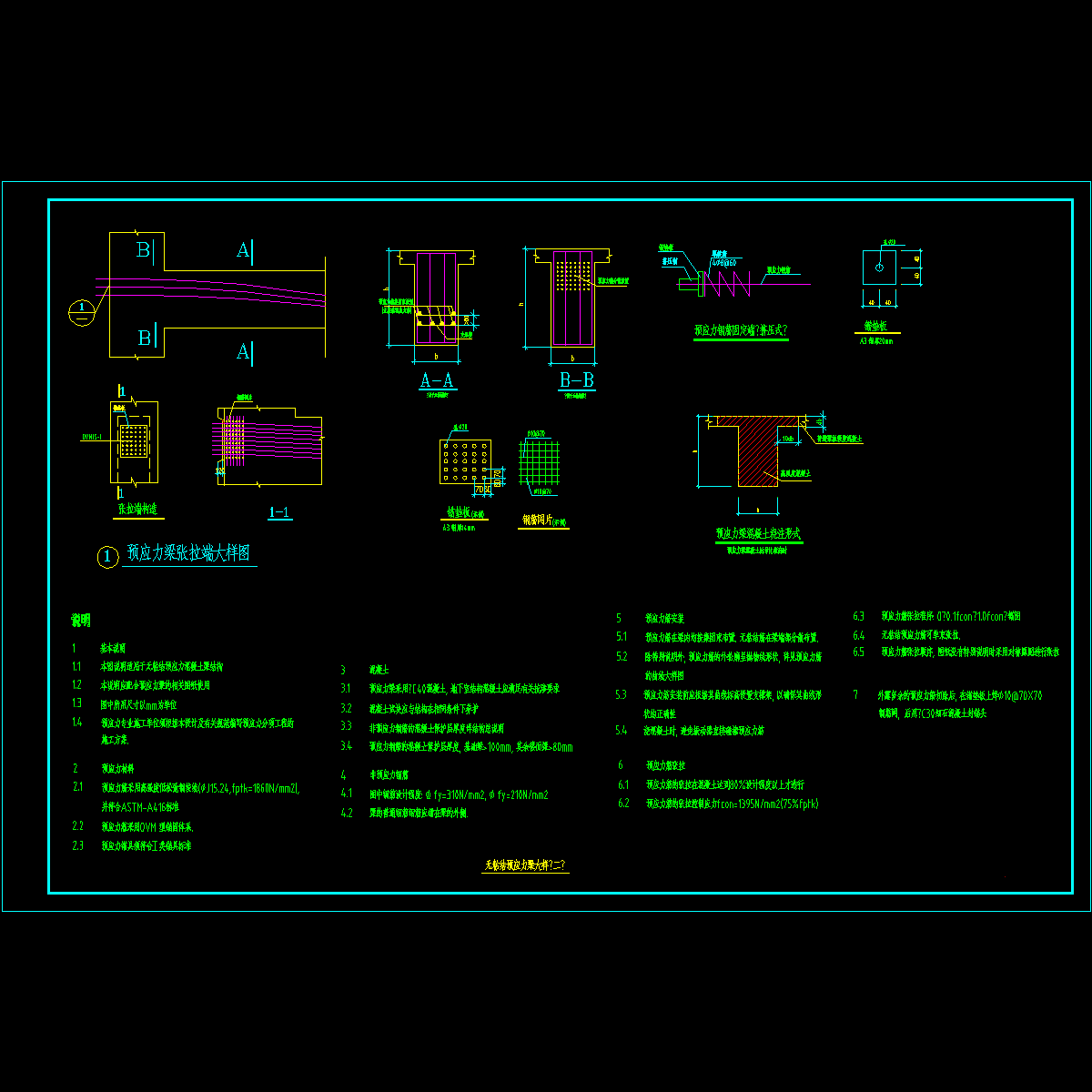

有粘结预应力梁大样（二）

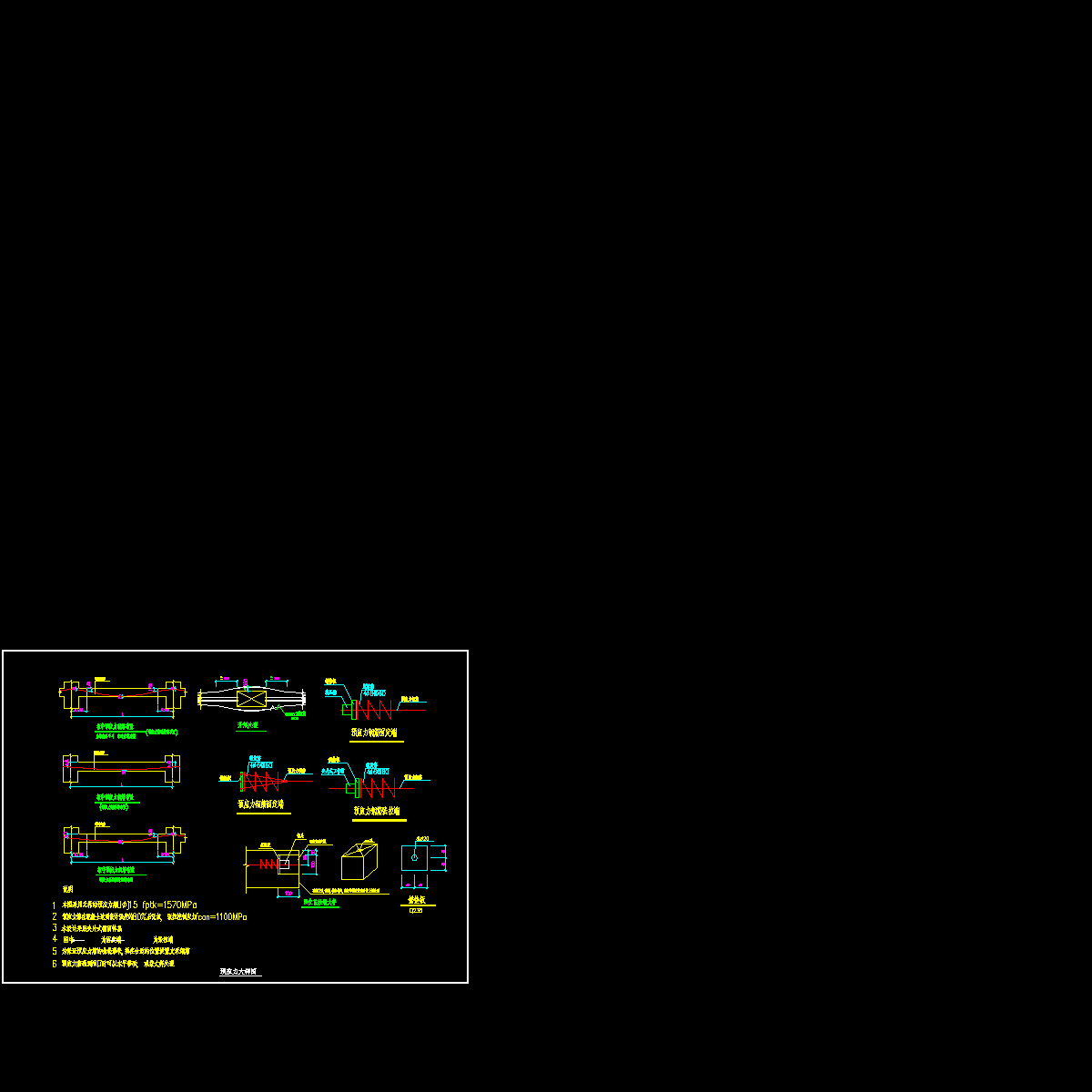

预应力大样图

215.24.3米预应力大梁.dwg

216.预应力大样图.dwg

217.无粘结预应力板大样.dwg

218.无粘结预应力梁大样.dwg

219-220.有粘结预应力板大样.dwg

221.有粘结预应力梁大样.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

583.14 KB
