1-100m单承载面下承式钢管混凝土简支系杆拱桥设计大样图cad构造图

附件详情

桥梁概况：

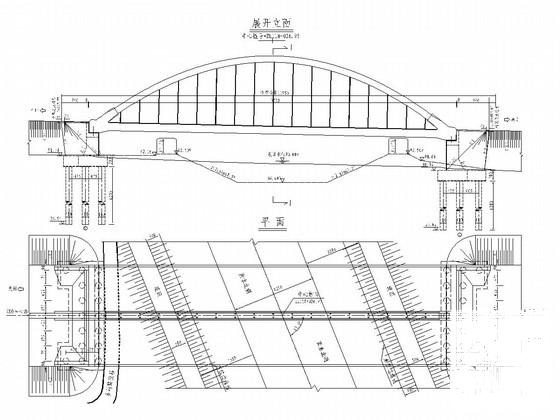

本桥建筑设计结构形式为1-103.2m单承载面下承式钢管混凝土简支系杆拱桥，设计角度90度，桥梁全长119.86m。上部结构为单承载面下承式钢管砼系杆拱桥。下部结构采用重力式U台，钻孔灌注群桩基础。
......
设计标准：
1、设计荷载：公路-Ⅰ级
2、桥下净空：≥4.5m
3、桥面宽度：（0.5m护栏+12.75m行车道）+3.8m中央分隔带+（12.75m行车道+0.5m护栏）＝30.3m
4、桥面横坡：右超高2%
5、地震动峰值加速度0.15g
......
共118页。
