市政道路照明工程施工图纸设计cad平面布置图,手孔井构造图

附件详情

  • 道路照明 设计说明
  • 工程地理位置图
  • 道路照明平面布置图
  • 道路路灯断面布置图
  • 光 、时控制回路简图
  • 投光灯杆加工图
  • 路灯灯杆内接线图
  • 12m灯杆基础图
  • 手孔井构造图
  • 横穿管检查井布置图
  • 钢筋砼包封包详图
  • 主要设备材料表

附件详情

本道路照明设计,按 城市道路 照明设计标准 (CJJ45-2006)设计中主干道标准,平均亮度为1.0-1.5/m2,亮度均匀度为0.4,平均照度为20-30LX,照度最小均匀度为0.4,严格限制眩光(最大初始值10%),标准连续段照明功率密度值必须小于0.7W/m2,要求具有良好的诱导性。
……
该项目路段采用双侧对称布置(布置距离每间隔40米,中心轴线为参照)常规照明方式,灯具配光类型为半截光型,路灯采用双挑灯杆,安装高度距地12米,仰角15°,该项目路灯灯杆为原有设备,该资料仅将原有路灯做移位,并敷设管线,在该项目道路交叉口采用投光照明方式,灯杆高为12米(具体灯杆工艺结构图由灯杆厂商出),选用紧凑型投光灯具,光源采用4x150高压钠灯,具体布置见平面各路口。
……
共15张,。

投光灯基础图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

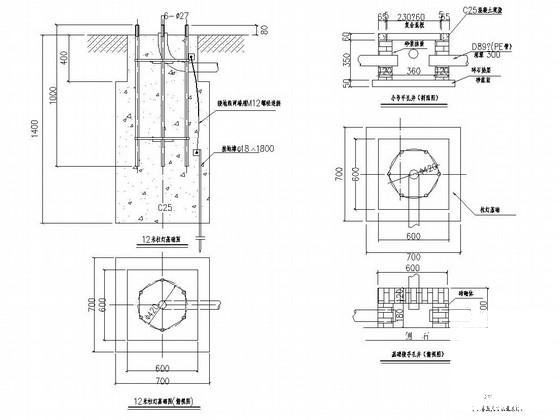

  • 市政道路照明工程设计图 - 1
    市政道路照明工程设计图 - 1

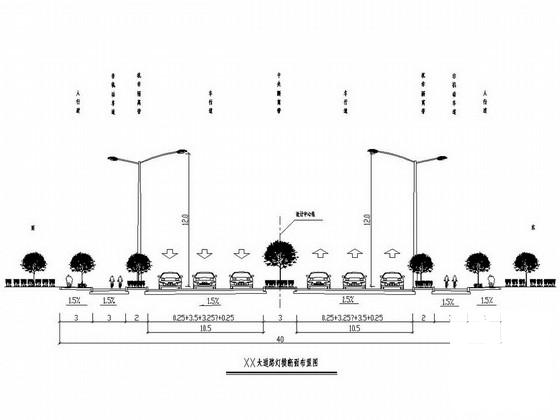

  • 市政道路照明工程设计图 - 2
    市政道路照明工程设计图 - 2
以上是部分截图,请下载附件后查看完整高清内容
