两层国际会展中心电气施工CAD图纸

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级,二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:黑龙江
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为哈尔滨两层国际会展中心 电气施工图

概况:
该项目为哈尔滨某国际商贸会展中心--D区。地下一层,层高6.5米,主要功能为地下车库,局部为开闭所、变电所、柴油发电机房、配电室、风机房等设备用房。地上二层,一层层高11.5米,二层层高6.5米,主要功能为展厅、洽谈室、配电室、消防控制室、网络机房、电话机房、空调机房、电梯机房等。建筑设计结构形式:地上部分为空腹夹层板结构,地下为框架结构。

设计范围:
220/380V配电系统;电力配电系统;照明配电系统;
火灾自动报警系统;建筑物防雷接地系统及安全措施;
火灾漏电报警系统;消防设备电源监控系统。

部分图纸摘录:

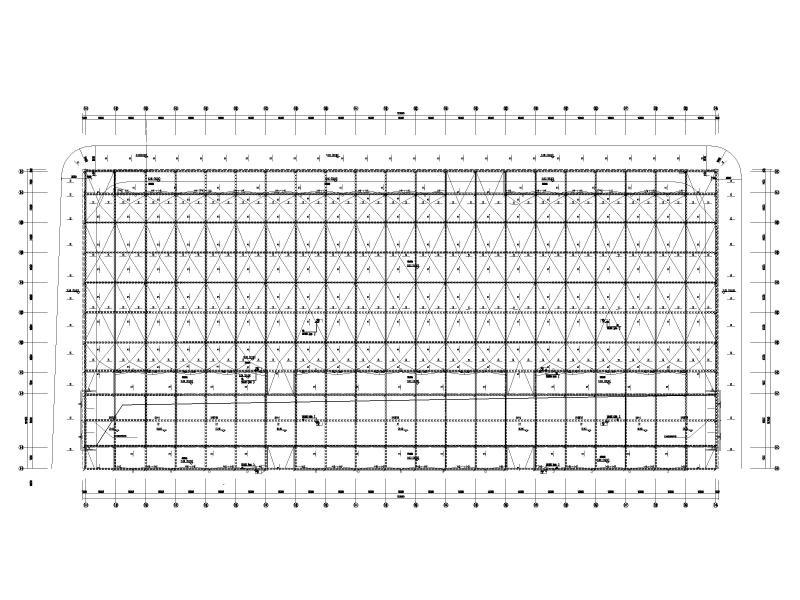

防雷平面图

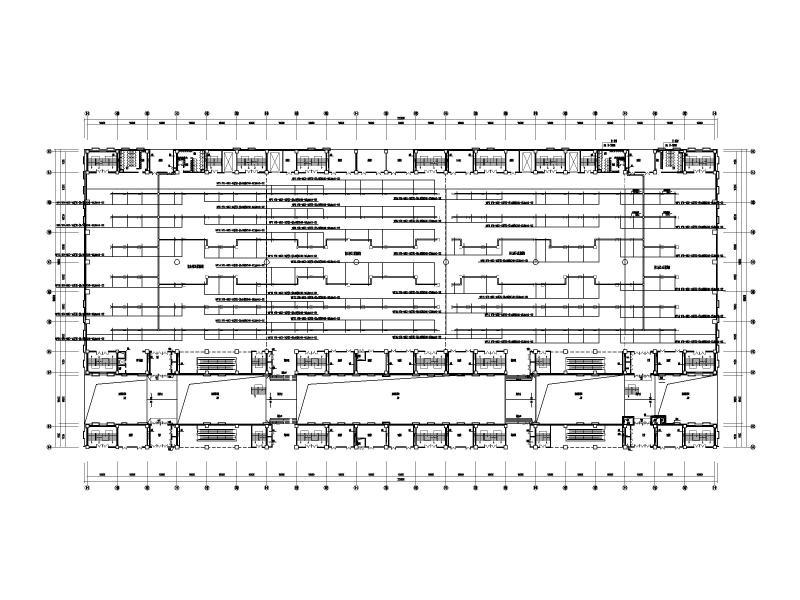

配电平面图

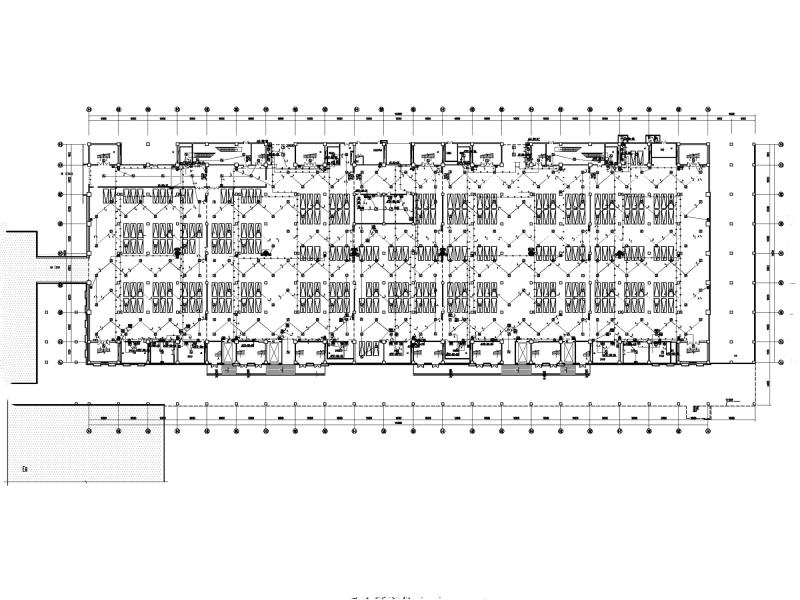

火灾自动报警平面图

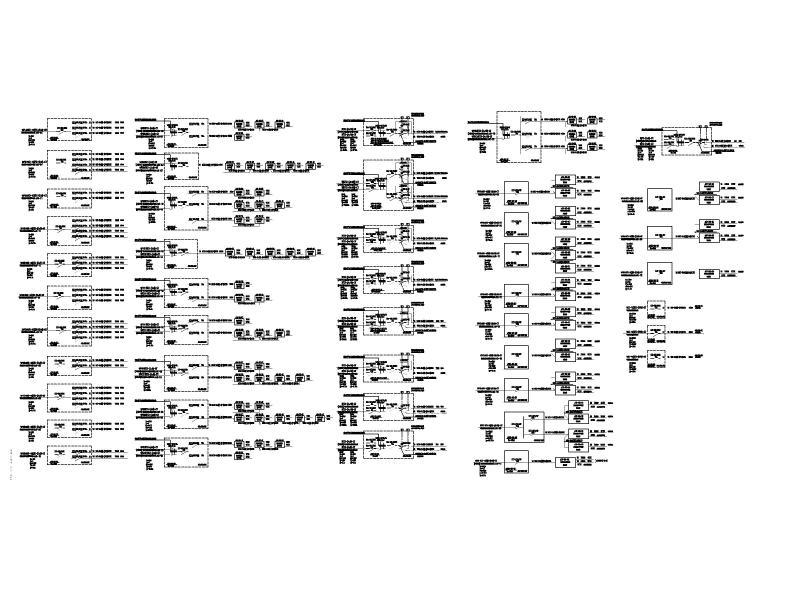

电力配电系统图

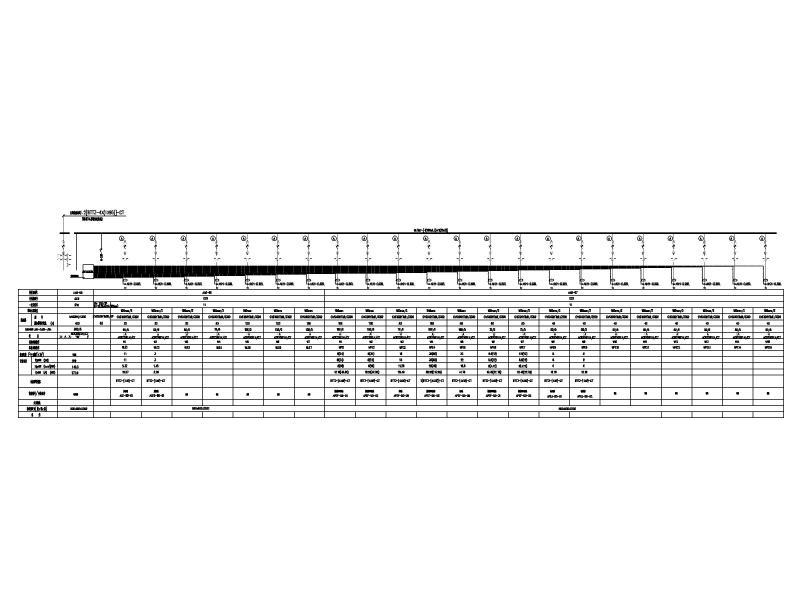

低压配电系统图




火灾自动报警系统图
火灾漏电报警系统图
消防设备电源监控系统图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 国际会展中心 - 1
    国际会展中心 - 1
  • 国际会展中心 - 2
    国际会展中心 - 2
  • 国际会展中心 - 3
    国际会展中心 - 3
  • 国际会展中心 - 4
    国际会展中心 - 4
  • 国际会展中心 - 5
    国际会展中心 - 5
  • 国际会展中心 - 6
    国际会展中心 - 6
  • 国际会展中心 - 7
    国际会展中心 - 7
  • 国际会展中心 - 8
    国际会展中心 - 8
以上是部分截图,请下载附件后查看完整高清内容
