两层会展中心电气CAD施工图纸（一级负荷）(高低压配电系统)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：3.5万平方米
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 负荷等级：一级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目所在地：黑龙江
• 强电 设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：综合布线系统

附件详情

该项目为某会展中心与文化交流中心，建筑物地上二层，地下一层，局部地下二层，建筑面积为3.5万平方米，高度为20.2米；建筑设计结构形式为框架结构，属于多层建筑。设计范围包括：低压配电系统、 照明系统 、 防雷接地 等电位联结、变电所高低压配电系统及接地布置等。

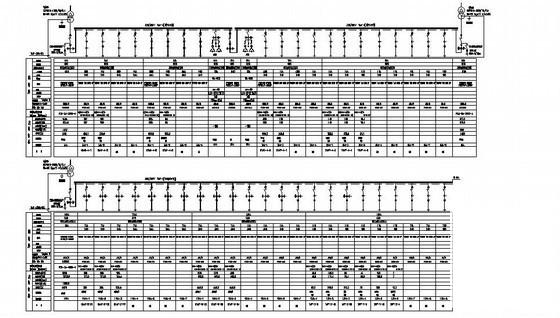

第 1 张图

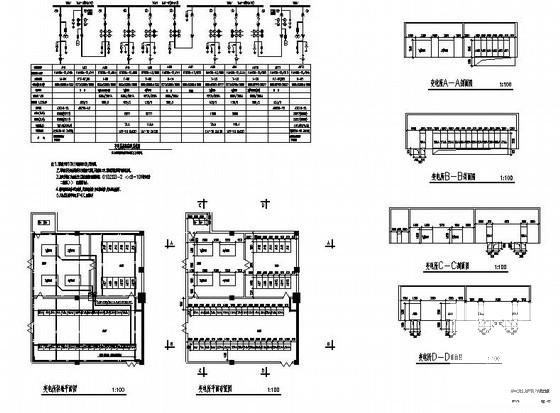

第 2 张图

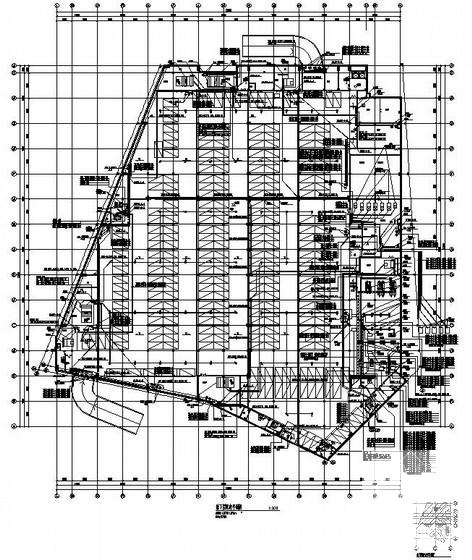

第 3 张图

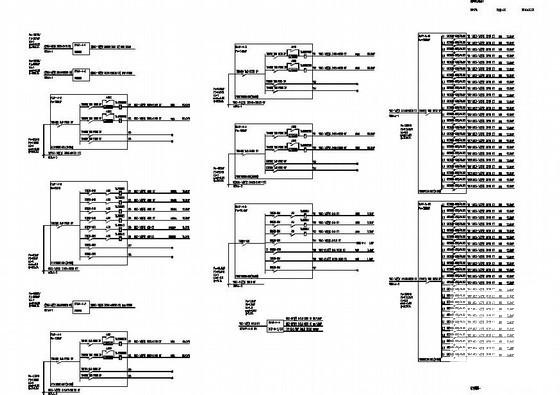

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
