建筑类别：医疗
-
建筑高度：多层建筑
-
建筑结构形式：其他结构
-
建筑面积：16491.83平方米
-
地上层数：6层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：51张
-
图纸年代：近代
-
地下室用途：车库
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：二级
-
接地方式：TN-S
-
项目地址：宁夏
-
设计：
,配变电所,低压配电,电气照明,建筑物防雷,接地安全
-
弱电设计：
,停车场管理系统,建筑设备监控系统,综合布线系统,有线电视和卫星接收系统,智能化集成
一、文件说明
本图纸为
银川医疗中心电气施工图
二、项目概要
银川市爱心护理院8#医疗保健楼、9#医疗展厅超市,该项目地下一层为车库及设备用房。
地上8#医疗保健楼一层至三层为医用用房及办公室等,四层至六层为病房等;
9#医疗展厅超市一层至四层为医疗展厅超市.8#医疗保健楼建筑面积9407.78平方米,建筑高度为23.85米,
9#医疗展厅超市建筑面积2564.76平方米,建筑高度为23.85米,地下车库建筑面积为4519.29平方米。
三、设计范围
1.该资料内容为建筑物内部的高低压配电系统.电力.照明.防雷及接地.火灾报警及消防设备联动控制系统.有线电视、综合布线系统、
电视监控系统、
医疗设备用房的设备配电设计。

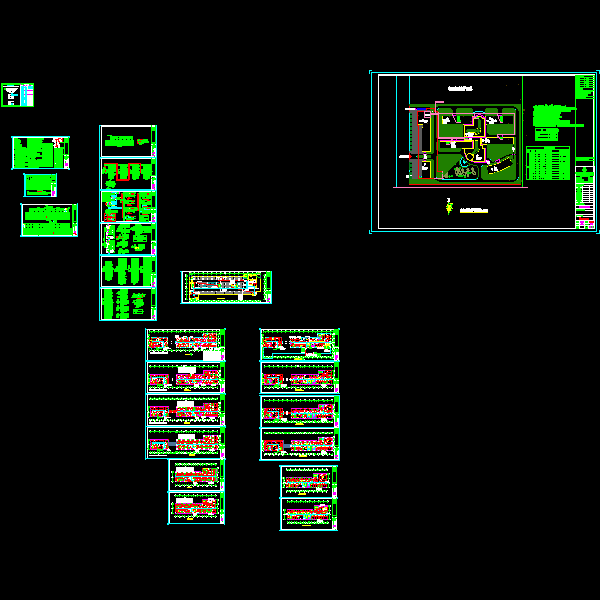

四、图纸展示
银川医疗中心效果图
变电所10KV配电系统图
地下一层干线平面图
电气外线总平面图
配电系统图1
配电系统图2
