[CAD]3层钢框架结构国际游艇会展中心结构图纸(建筑图纸)

[复制链接]

0

主题

0

帖子

1565

积分

超级版主

Rank: 8Rank: 8

积分
1565
发表于 2020-2-17 11:03:59 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.20kN/平方米
  • 设计年代:近代

附件详情

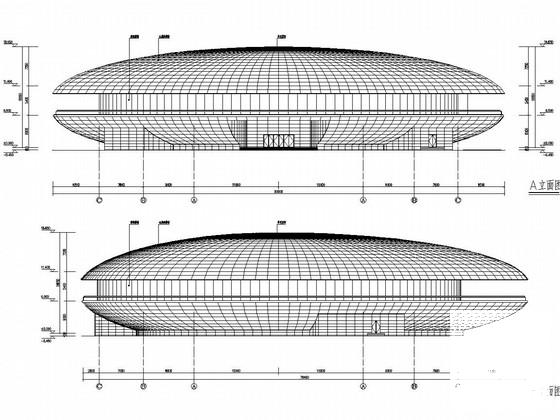

该项目是国际游艇会展中心项目,地上三层,钢框架结构,抗震设防烈度为6度,该资料包含: 结构设计说明 ,柱脚节点图,柱网及支撑布置图,墙面檩条布置图,楼板平面布置图,钢梁 平面布置图 ,结构立面展开图, 节点详图 ,立面图,平面图,剖面图,楼梯图等共计31张图。
分享投稿时间:近几年5月。

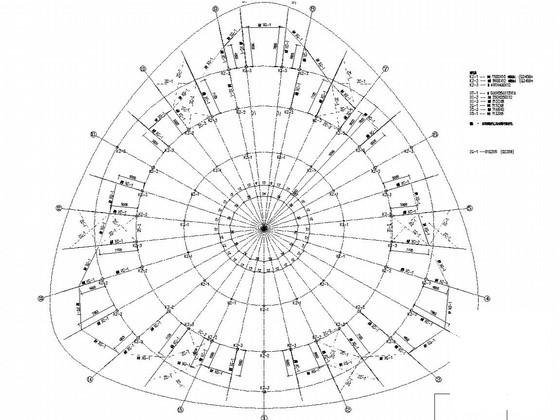

一层柱网及支撑布置图

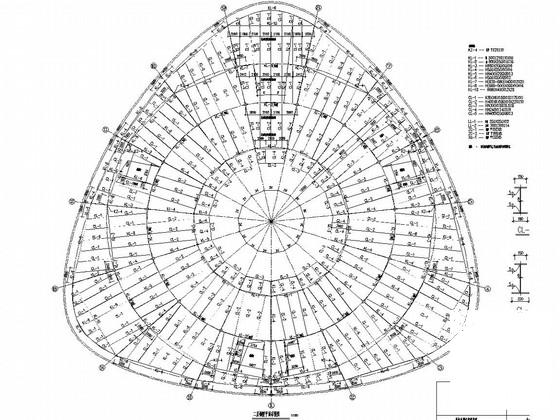

二层钢梁平面布置图

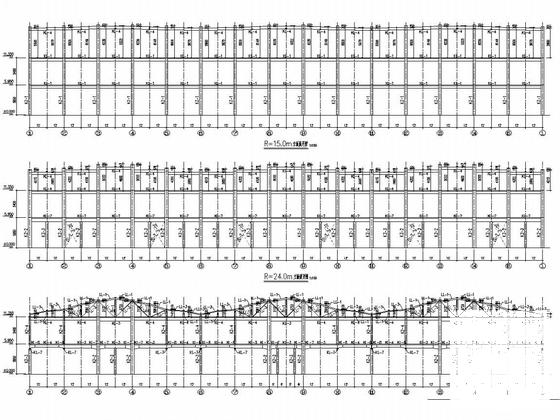

R=31.8m立面展开图

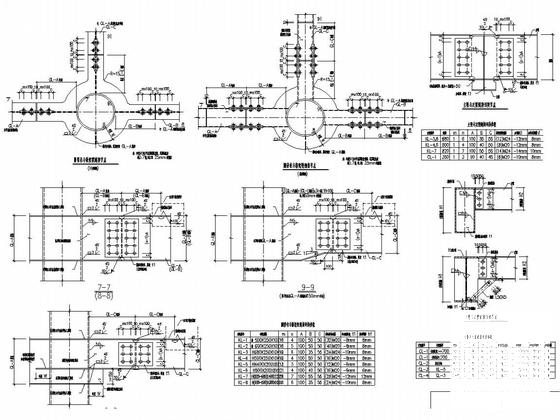

节点图

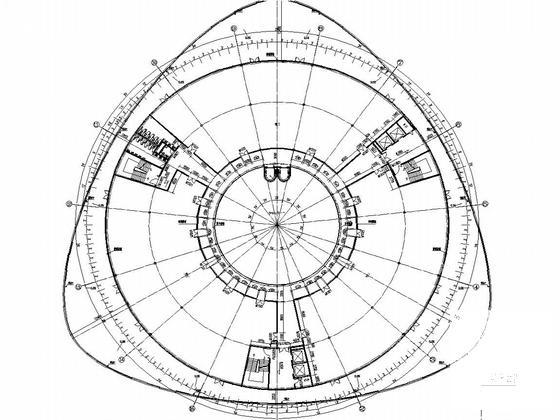

平面图

楼梯图

二层楼板平面布置图

钢框架结构图 - 1
第 1 张图
钢框架结构图 - 2
第 2 张图
钢框架结构图 - 3
第 3 张图
钢框架结构图 - 4
第 4 张图
钢框架结构图 - 5
第 5 张图
钢框架结构图 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 11:03:59上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑设计专区发帖交流相关知识。

附件2099v11edfccwsccfd0d0ecs1s.rar

7.88 MB

下载  售价: 100 积分    赚积分
