5层框架结构宿舍楼电气施工CAD图纸

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：4810.92平方米
  • 建筑地上层数：5层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：线管,等电位联结
  • 负荷等级：二级,三级
  • 防雷等级：第二类
  • 火灾保护分级：二级
  • 接地方式：TN-S
  • 项目所在地：湖北
  • 强电设计：供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为武汉5层框架结构宿舍楼 电气施工图 （2017）。

概况：
该项目为湖北某汽车科技产业园-工厂-B栋宿舍楼
总建筑设计面积：4810.92平方米
建筑层数：5层
建筑高度：18.3
结构类型：框架
建筑物耐火等级：二级

设计范围：
照明系统；
动力配电系统；
建筑物防雷接地系统及安全措施；
火灾自动报警系统；
应急电源系统。

部分图纸摘录：

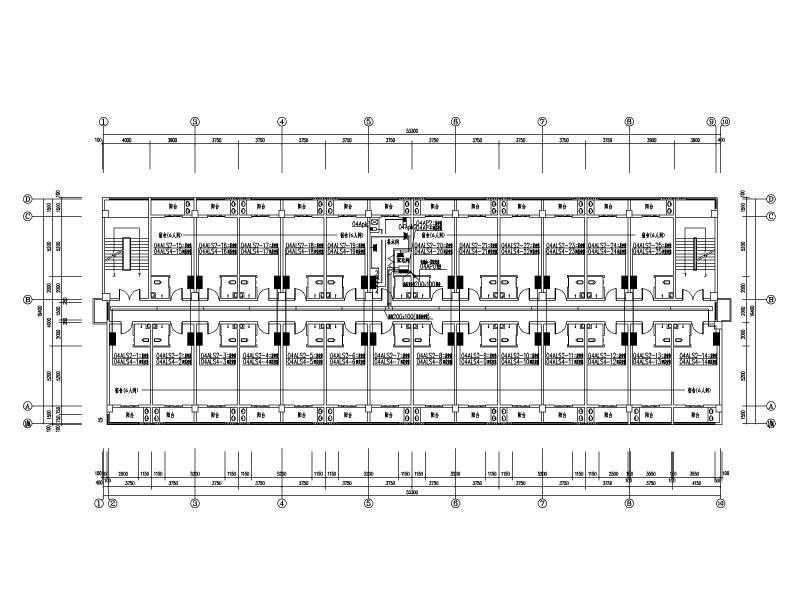

空调插座及干线平面图

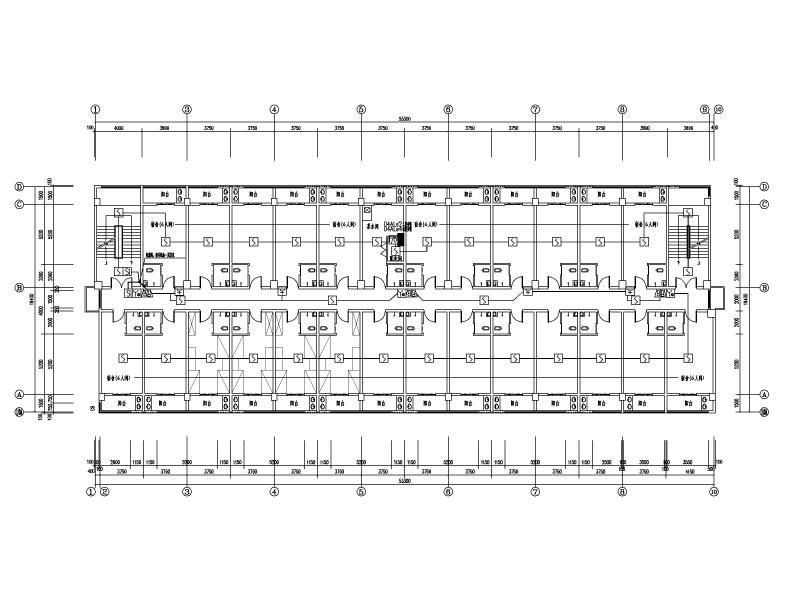

应急照明平面图

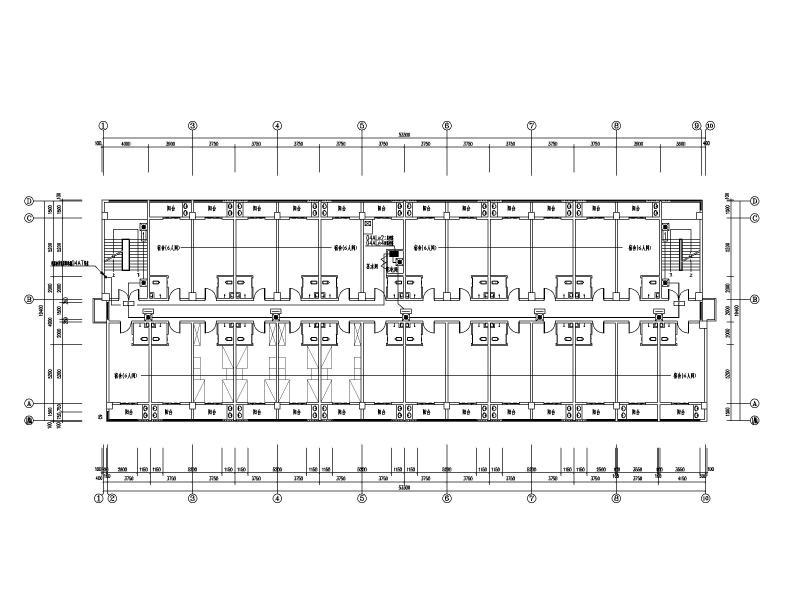

消防平面图

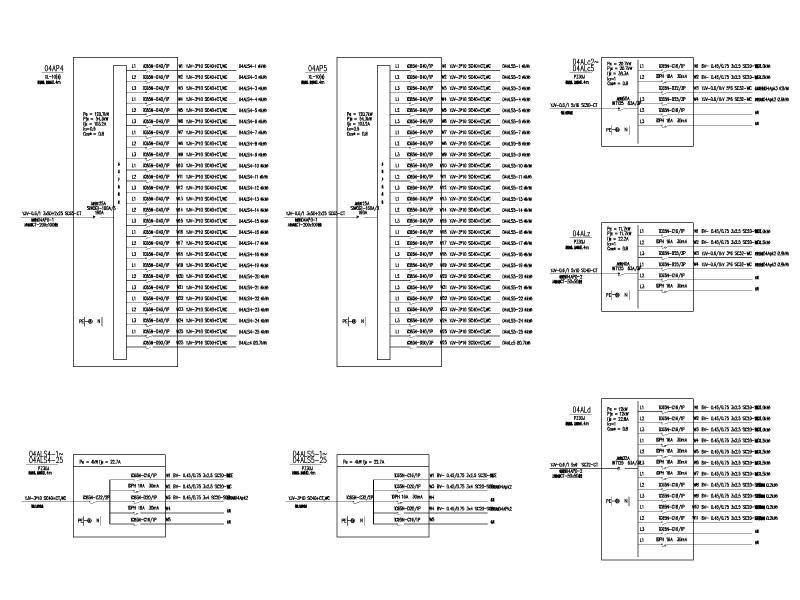

配电箱系统图

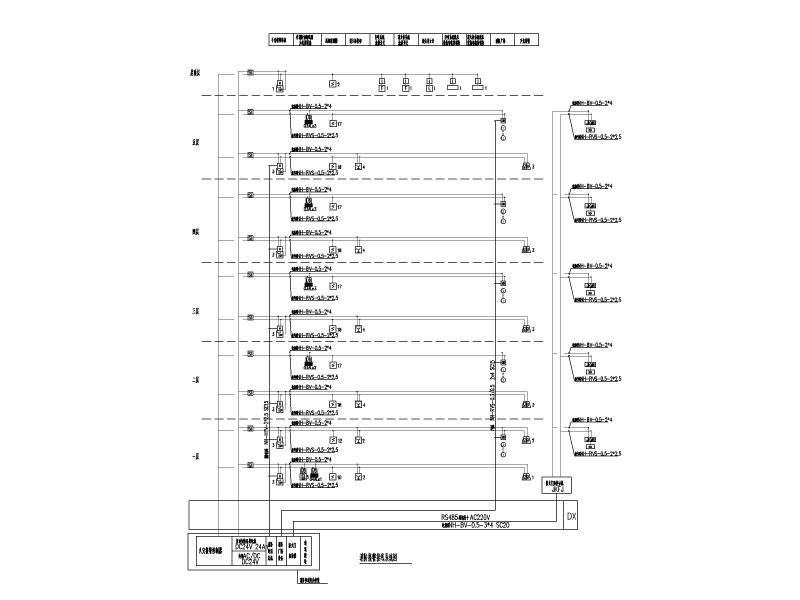

消防报警系统图
等电位联结
预埋管平面及做法



图纸内容全览



以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 框架结构施工图纸 - 1
    框架结构施工图纸 - 1
  • 框架结构施工图纸 - 2
    框架结构施工图纸 - 2
  • 框架结构施工图纸 - 3
    框架结构施工图纸 - 3
  • 框架结构施工图纸 - 4
    框架结构施工图纸 - 4
  • 框架结构施工图纸 - 5
    框架结构施工图纸 - 5
  • 框架结构施工图纸 - 6
    框架结构施工图纸 - 6
  • 框架结构施工图纸 - 7
    框架结构施工图纸 - 7
  • 框架结构施工图纸 - 8
    框架结构施工图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
