6层框架结构宿舍楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：18张
- 设计年代：近代
附件详情
该项目为湖南某宿舍楼结构图，该项目为地上6层（含底部架空层和斜屋顶架空层，无地下室），结构类型为普通框架结构，基础采用天然地基上的柱下独立基础，6度设防。

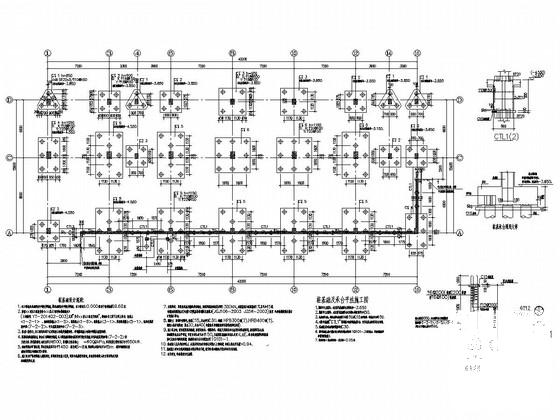

该资料包含：结构设计总说明、基础平法施工图、板平法施工图、梁平法施工图、柱平法施工图、
楼梯详图
等共18张图纸。

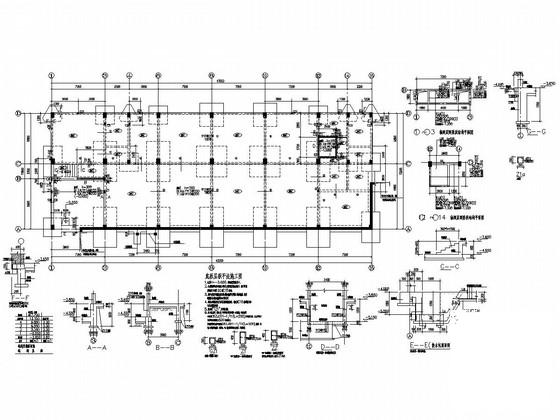

底板层板平法施工图

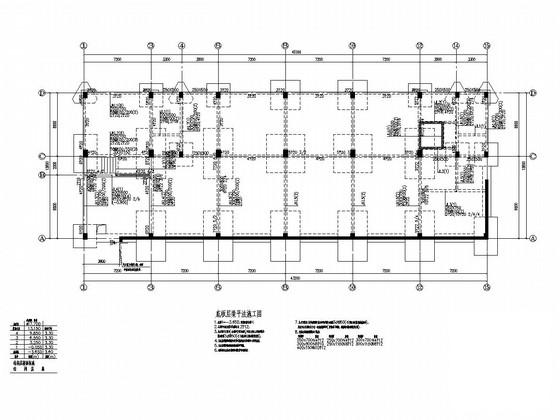

底板层梁平法施工图

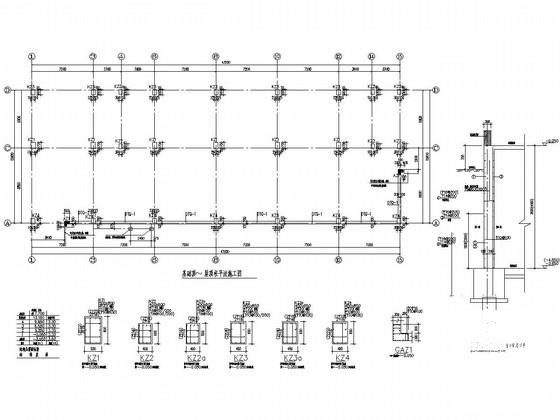

基础顶~屋顶柱平法施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构宿舍楼 - 1 -
框架结构宿舍楼 - 2 -
框架结构宿舍楼 - 3 -
框架结构宿舍楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：2.82 MB
- 收藏次数：0
-
文件名称：
附件-995888595899778776775.rar
