海立交桥排水泵站结构CAD施工图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 特种结构:其他结构
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 参考图纸:9张
  • 设计年代:近代

附件详情

上海某立交桥排水泵站结构图
该资料为:上海某立交桥排水泵站结构图
结构体系:排水泵房房屋采用砌体结构,现浇梁板体系;
排水泵井为钢筋混凝土结构,沉井法施工,出水井采用明挖法施工。
抗震设防烈度:7度
结构设计使用年限:50年
该资料包含:位置总图、 建筑施工 说明及 平面布置图 、泵房,泵井平面图、剖面、立面及屋面排水图、结构施工说明、泵井井筒壁配筋图、泵井底板配筋图、泵房结构图、-4.85米结构图及详图、出水井结构图共9张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

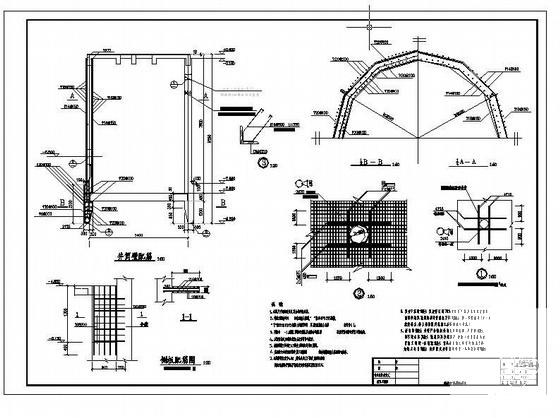

  • 结构施工图图纸 - 1
    结构施工图图纸 - 1

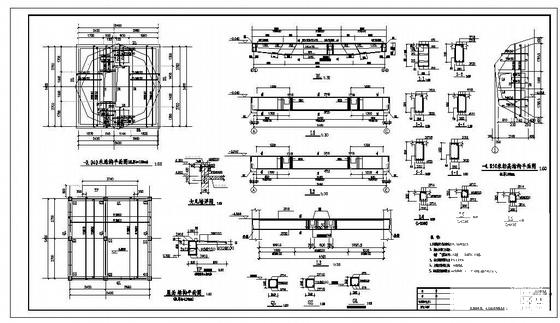

  • 结构施工图图纸 - 2
    结构施工图图纸 - 2

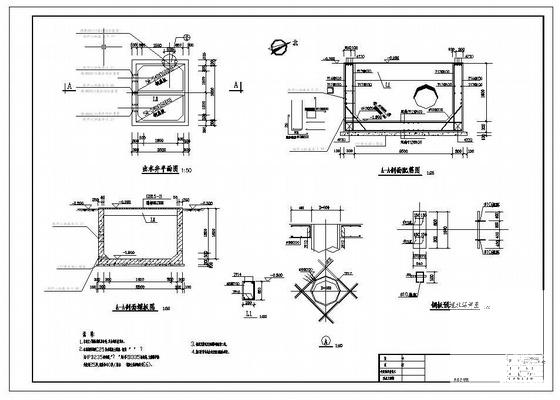

  • 结构施工图图纸 - 3
    结构施工图图纸 - 3

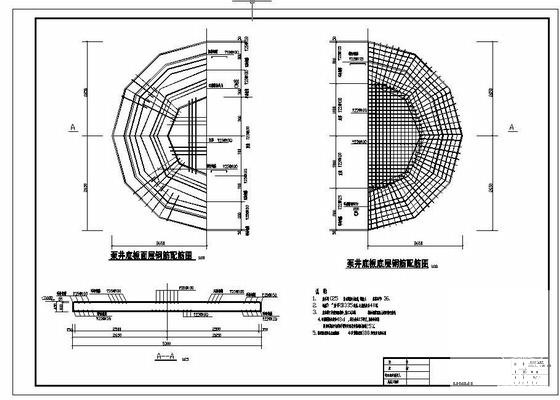

  • 结构施工图图纸 - 4
    结构施工图图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
