镁电解工序循环水泵站及水池给排水施工图 　　1、设计依据：（1）工艺专业提供的镁电解及整流变电所各用户净环水用量及水质要求；（2）国家相关的行业设计。 　　2、设计内容：镁电解工序循环水泵站及水池给排水施工图。 　　3、标注尺寸均以毫米计；标高以米计，以室外地坪为±0.00，相当于绝对标高1065.00m。除特别标注外，一般钢管以管中心标注标高，排水管以管底标注标高。 　　4、管材及接口：设计生产水管道均采用焊接钢管，设计钢管的规格参见GB/T 13793-92国家标准。 　　5、管道敷设：泵房内管道均为沿地面明设，在管道弯头、三通及阀门部位采用混凝土支墩固定。管道穿水池壁应预埋刚性防水套管。泵房出水管在室外均为埋地敷设。

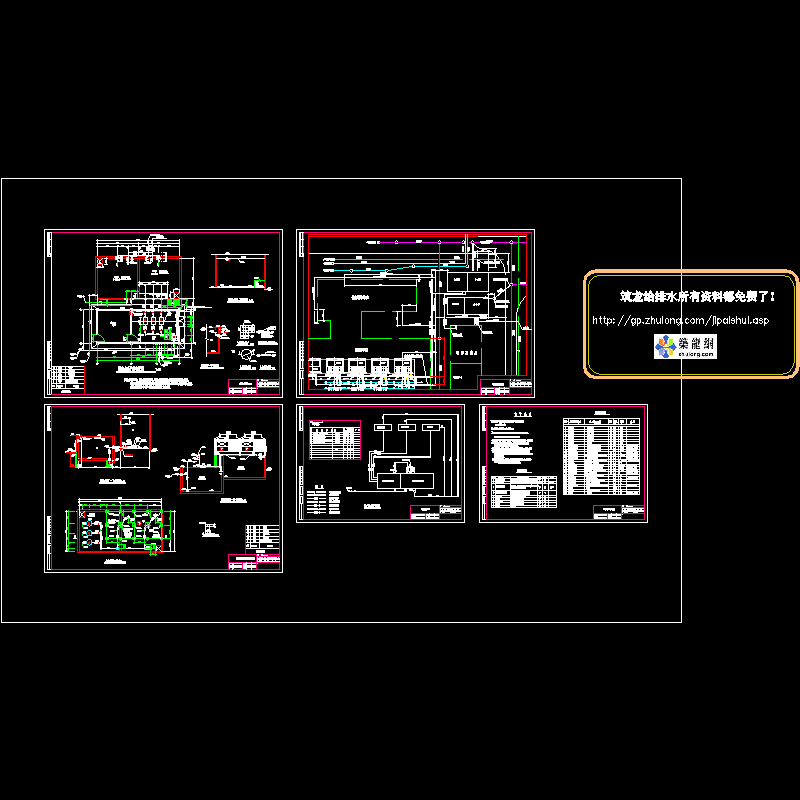

第 1 张图
