建筑类别：商业,宾馆,酒店
-
建筑结构形式：其他结构
-
建筑面积：3895平方米
-
地上层数：4层
-
图纸设计深度：施工图
-
参考图纸：7张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统,循环冷却水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
-
供水方式：市政供水,高位水箱供水,无负压供水
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
热水供应方式：集中热水供应
附件详情
-
冷热水给水系统图
-
消火栓系统图
-
污废水排水系统图
-
雨水排水系统图
-
底层平面图
-
二层平面图
-
三层平面图
-
四层平面图
-
屋顶平面图
附件详情
该项目为四层度假中心，该项目相对标高±0.000相当于黄海高程 7.600 米,定位座标见总图.建筑占地面积: 1288.66平方米，建筑面积: 3894.56平方米，建筑层数:四层，建筑结构类型:框架结构，建筑抗震设防烈度:7度，建筑耐火等级:二级。
编制于2011年，共7张图。

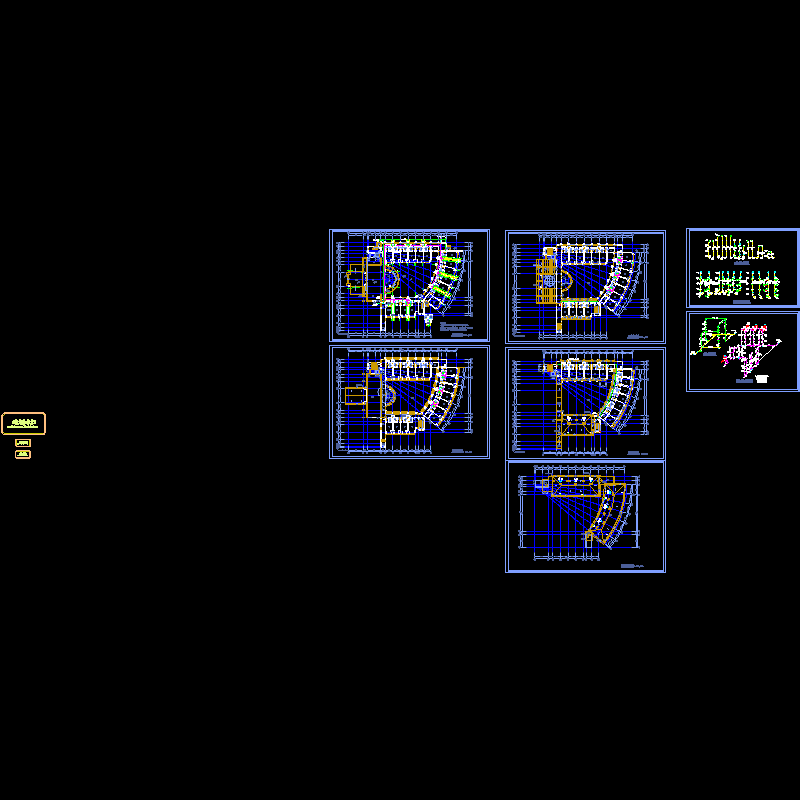

第 1 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
