1层混合结构排水泵站结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,混合结构
  • 钢筋混凝土结构:框架
  • 混合结构:其他结构
  • 特种结构:其他结构
  • 基础形式 :混凝土基础
  • 结构安全等级:二级
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:4张
  • 设计年代:近代

附件详情

合肥某一层混合结构排水泵站图纸
该资料为:合肥某一层混合结构排水泵站图纸
该项目为一层混和结构排水泵站,下部结构为钢筋砼沉井结构
基本风压:Wo=0.35kN/平方米
基本雪压:Wo=0.50kN/平方米
该项目抗震设防烈度为七度
结构设计使用年限:50年
该资料包含:
结构设计说明 、变压器室、门卫值班室、维修间结构图、雨水泵房结构图、沉井剖面图,井壁配筋图,底板结构图共4张图纸。


2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

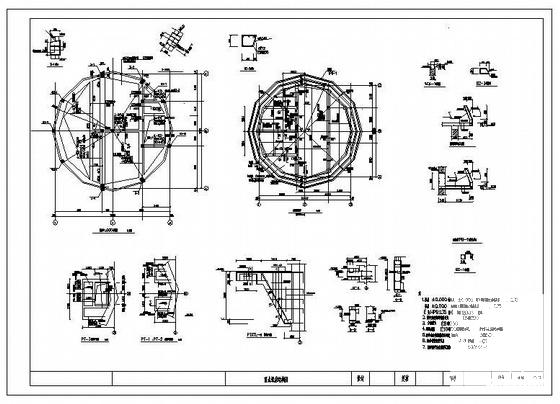

  • 泵站设计图纸 - 1
    泵站设计图纸 - 1

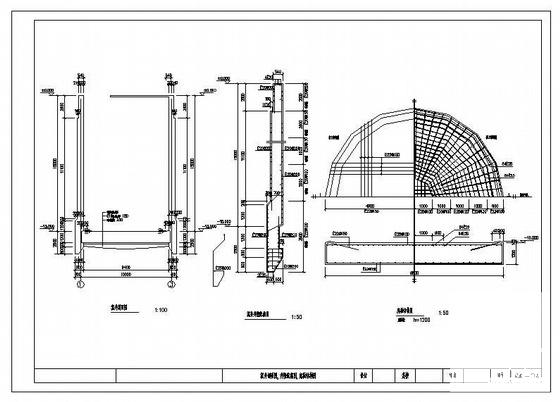

  • 泵站设计图纸 - 2
    泵站设计图纸 - 2

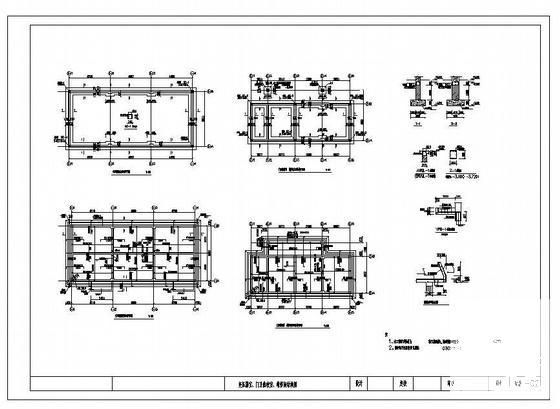

  • 泵站设计图纸 - 3
    泵站设计图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
