21层剪力墙公寓结构设计施工CAD图纸

  • 建筑类别:住宅, 商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:21层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:其他
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目是北京海淀区中关村软件园公寓项目,地上21层,地下1层,地下室为贮藏室,地上1~2层为商业网点,以上为住宅,CFG复合地基,筏板基础。基础设计等级为乙级,8度设防。

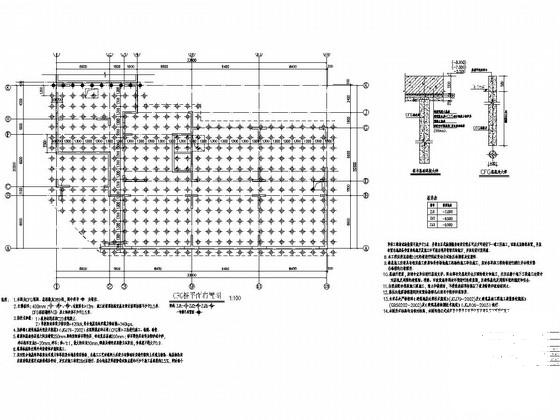

该资料包含:结构设计总说明,CFG桩平面布置图,基础 平面布置图 ,基础详图,剪力墙平法施工图,剪力墙柱表,梁、板平法施工图,节点详图, 楼梯详图 等共计36张图。
分享投稿时间:近几年7月。

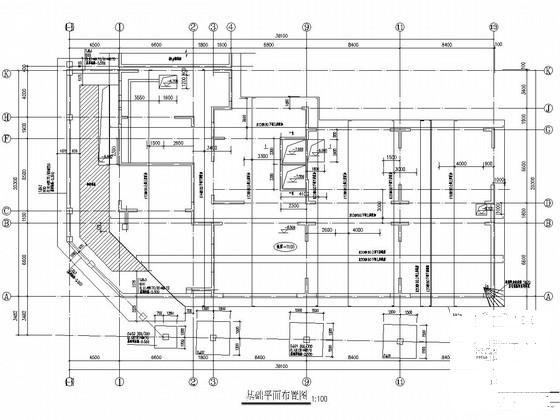

基础平面布置图

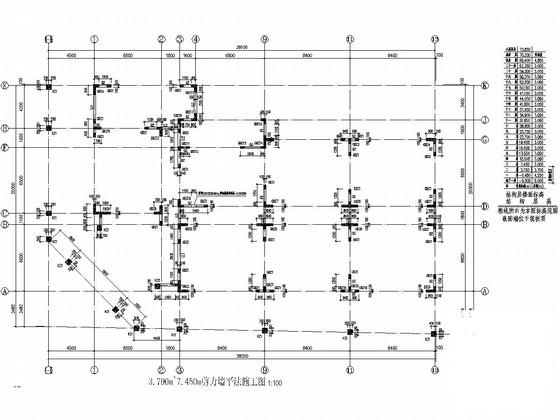

3.700m~7.450m剪力墙平法施工图

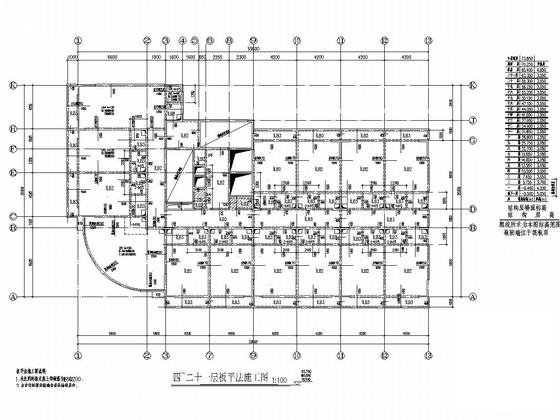

四~二十一层板平法施工图

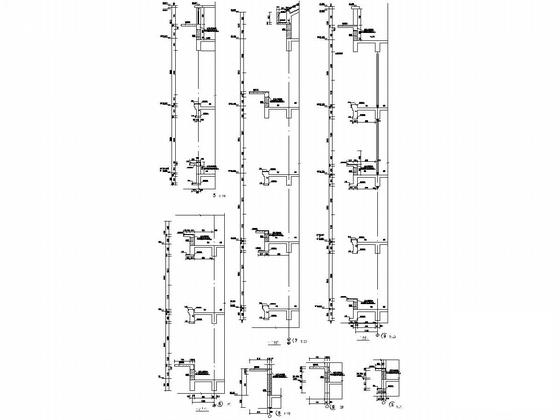

节点详图

十六~二十一层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构公寓 - 1
    剪力墙结构公寓 - 1
  • 剪力墙结构公寓 - 2
    剪力墙结构公寓 - 2
  • 剪力墙结构公寓 - 3
    剪力墙结构公寓 - 3
  • 剪力墙结构公寓 - 4
    剪力墙结构公寓 - 4
  • 剪力墙结构公寓 - 5
    剪力墙结构公寓 - 5
  • 剪力墙结构公寓 - 6
    剪力墙结构公寓 - 6
以上是部分截图,请下载附件后查看完整高清内容
