米字型5层框剪结构高级公寓结构设计施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.75kN/平方米
- 参考图纸：22张
- 设计年代：近代
附件详情
该附件为海南某高级公寓，地上五层，框架剪力墙结构，采用筏板基础，基础设计等级为丙级，抗震设防烈度为7度。
该资料包含：
结构设计说明
，基础结构梁配筋图，墙柱图，梁配筋图，板配筋图，屋顶柱平面定位图，突出屋面梁板配筋图等共22张图。

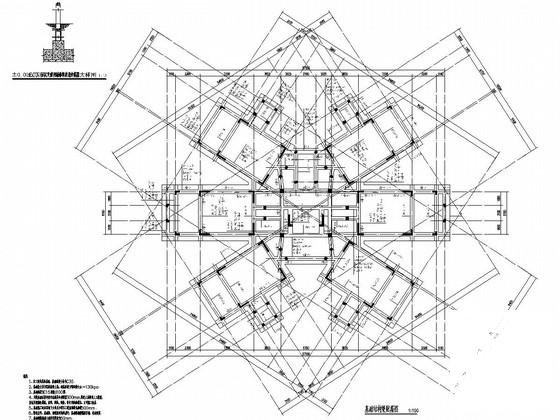

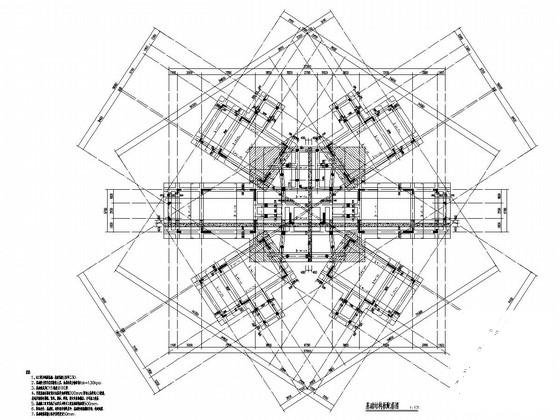

基础结构板配筋图

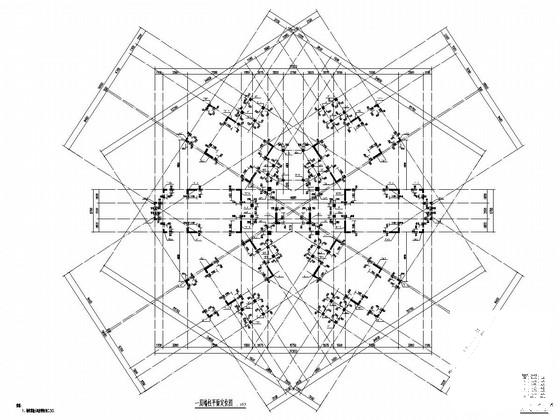

一层墙柱平面定位图

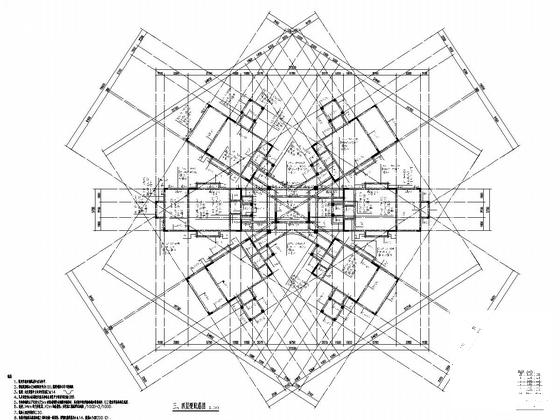

三、四层梁配筋图

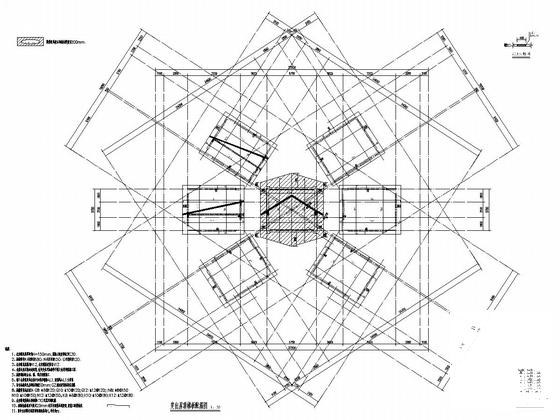

突出屋顶梯板配筋图
标高-0.050圈梁结构平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框剪结构设计图纸 - 1 -
框剪结构设计图纸 - 2 -
框剪结构设计图纸 - 3 -
框剪结构设计图纸 - 4 -
框剪结构设计图纸 - 5 -
框剪结构设计图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.22 MB
- 收藏次数：0
-
文件名称：
附件-995888099775979509957.zip
