负一层框剪结构车库结构设计施工CAD图纸

  • 建筑类别:交通建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 地下室功能:车库
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该项目是住宅小区地下车库项目,地下一层,框剪结构,该项目采用平板式筏形基础,基础设计等级为丙级,抗震设防烈度为7度。
该资料包含:结构设计总说明,坡道结构,基础图,梁板柱图,楼梯图等共计11张图。
分享投稿时间:近几年4月。

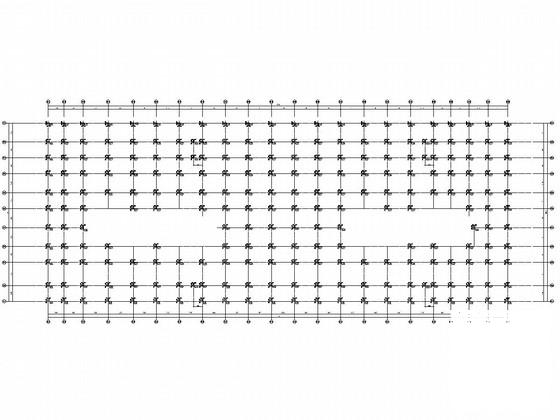

基础顶~地下室顶框架柱 平面布置图

地下室裙房区域梁配筋图

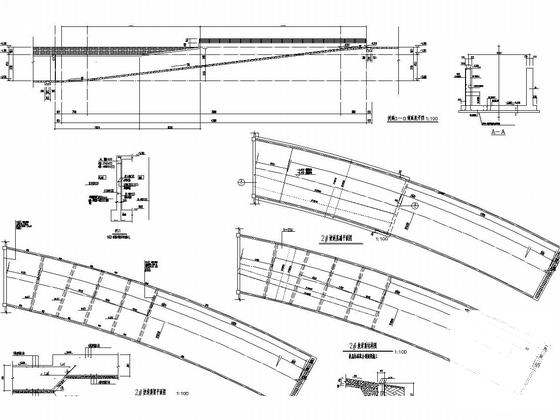

坡道结构

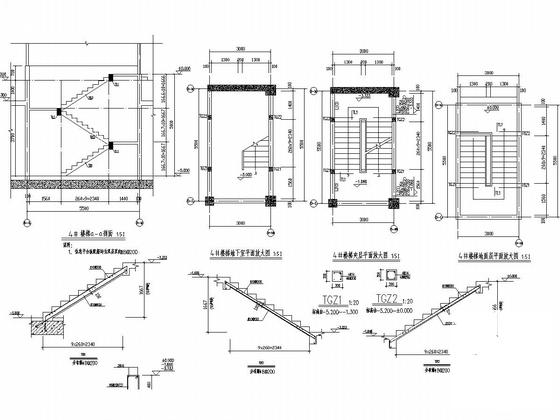

楼梯图

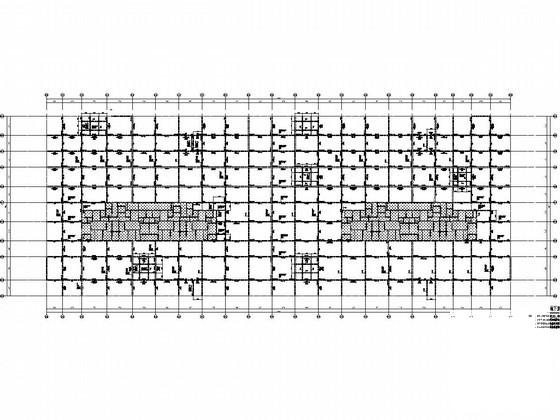

地下室顶板结构平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下车库结构设计 - 1
    地下车库结构设计 - 1
  • 地下车库结构设计 - 2
    地下车库结构设计 - 2
  • 地下车库结构设计 - 3
    地下车库结构设计 - 3
  • 地下车库结构设计 - 4
    地下车库结构设计 - 4
  • 地下车库结构设计 - 5
    地下车库结构设计 - 5
  • 地下车库结构设计 - 6
    地下车库结构设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
