室外配套地下车库结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:单层建筑
  • 建筑地上层数:0层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:20张以下张
  • 设计年代:近代

附件详情

天津某室外配套地下车库结构图
该资料为:天津某室外配套地下车库结构图
总建筑面积62334平方米,地下两层,地上局部一层。结构型式为无粘结预应力无梁楼盖的板柱结构体系。
基础采用桩筏基础。
基本风压:0.55KN/平方米
基本雪压:0.35KN/平方米
抗震设防烈度:7度
该资料包含:
结构设计总说明、无粘结预应力设计说明、桩位平面图、桩位平面分区图、桩详图、底板结构平面图、底板结构分区平面图、连廊桩位、底板及墙配筋平面图、地坑详图、墙、柱定位及柱配筋平面图、墙、柱编号及定位平面分区图、框架柱、墙定位及柱配筋平面图、局部突出地面柱定位及配筋图、墙配筋详图、柱帽及墙 节点详图 、混凝土墙预留孔洞图、地下一层结构平面图、地下一层分区示意图、各层结构平面图、各层分区示意图、各层梁配筋平面图、车库出口结构平面及梁配筋平面图、坡道详图、 楼梯详图 共115张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

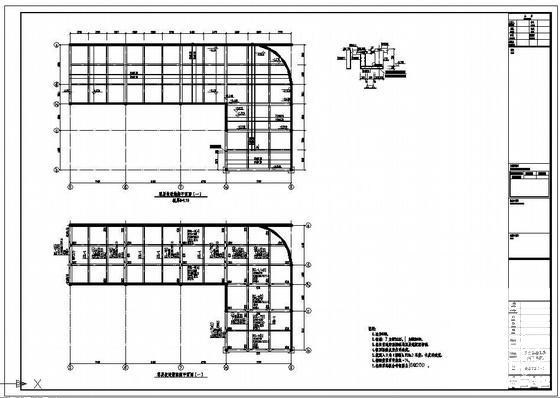

  • 地下车库结构设计 - 1
    地下车库结构设计 - 1

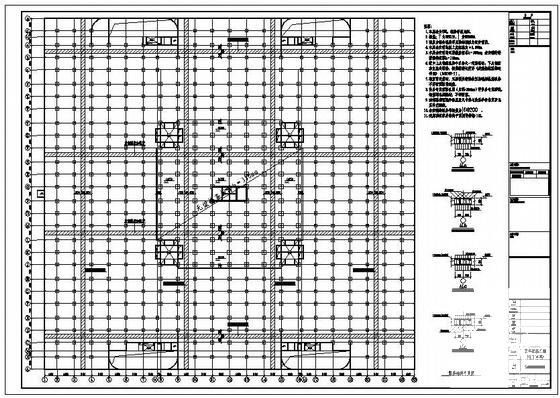

  • 地下车库结构设计 - 2
    地下车库结构设计 - 2

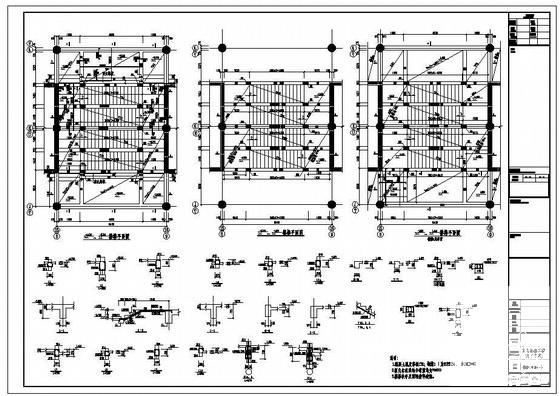

  • 地下车库结构设计 - 3
    地下车库结构设计 - 3
  • 地下车库结构设计 - 4
    地下车库结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
