超长地下车库结构设计CAD图纸(dwg)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

超长地下车库，长368.9米X宽147.7米的单层地下车库，采用无梁楼盖结构体系，其上覆土厚度为1.6~2.1米，车库中镶嵌15栋24~33层的高层住宅。超长部分采用混凝土加强带，沉降后浇带处理

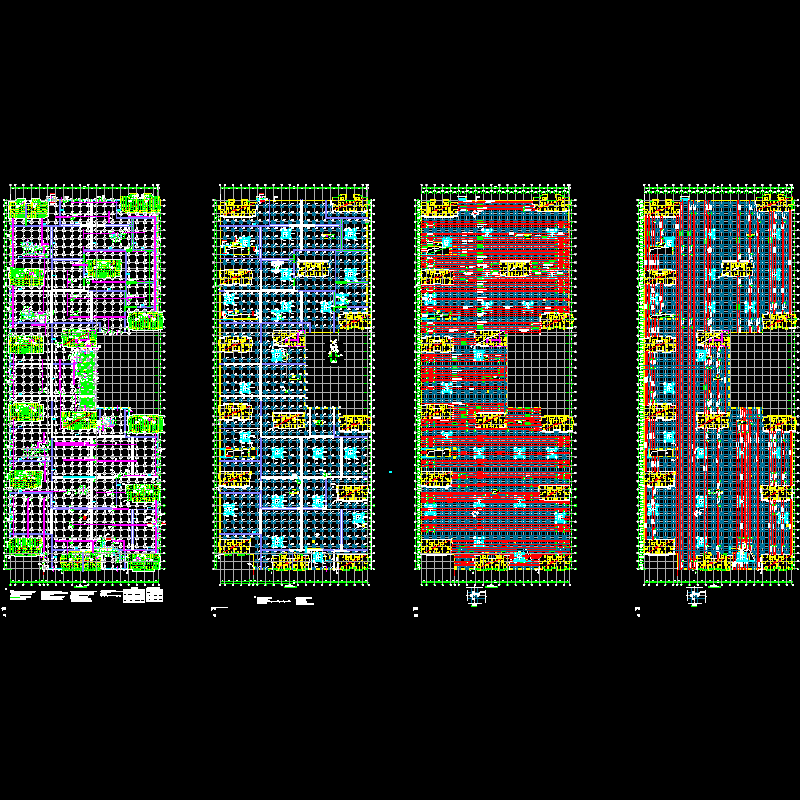

该资料包含：地下室底板及桩位平面布置图 ，地下室顶板结构 平面布置图 ，地下室顶板结构x向配筋图，地下室顶板结构Y向配筋图共4张图纸。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
