地下1层框架结构地下车库结构设计施工CAD大样图
- 建筑类别：工业建筑
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 地下室功能：车库
- 参考图纸：16张
- 设计年代：近代
附件详情
本子项为广东某普通的高层住宅楼地下车库，地下一层，建筑设计结构形式为框架结构，基础为预应力管桩基础，6度设防。
该资料包含：
结构设计说明
、底板结构图、墙柱定位图、墙柱配筋大样图、坑、井、沟大样图、模具布置图等共16张图纸。

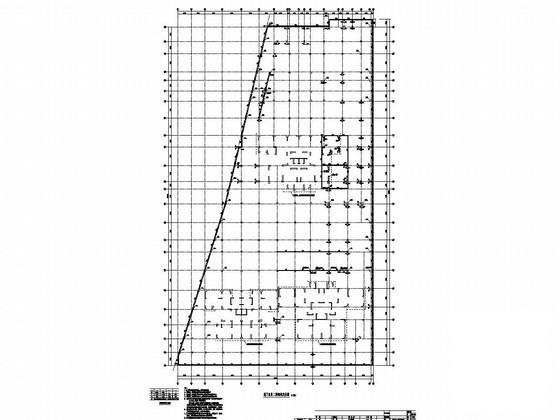

地下室负二层墙柱定位图

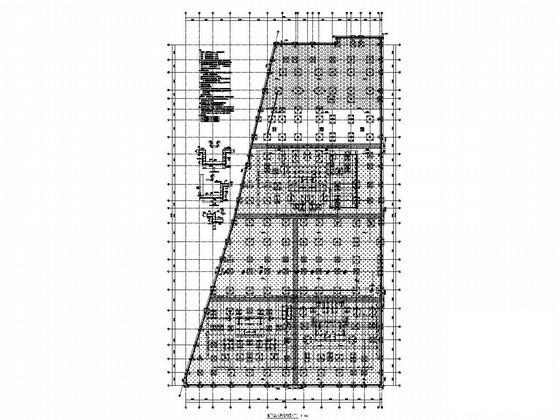

负一层板配筋图

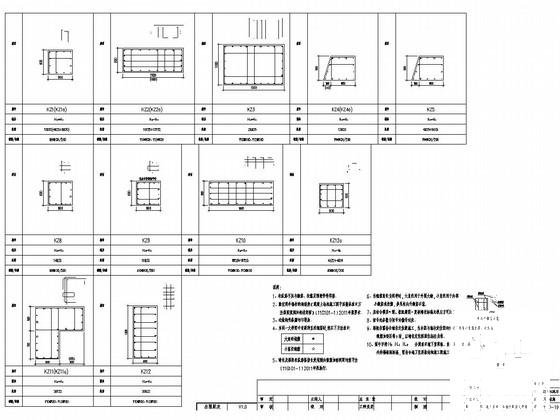

地下室负二层墙柱配筋大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
地下车库图 - 1 -
地下车库图 - 2 -
地下车库图 - 3 -

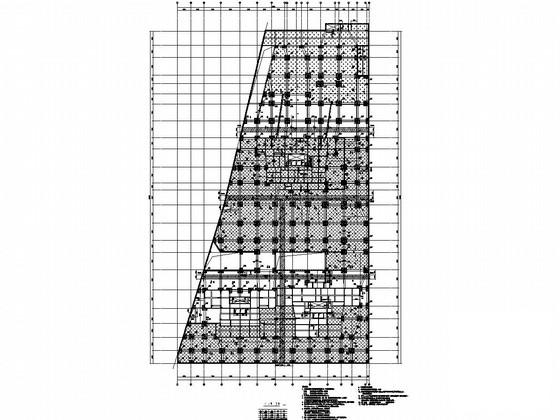

地下车库图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：6.65 MB
- 收藏次数：0
-
文件名称：
附件-995887779799957876608.zip
