住宅楼小区地下1层地下车库框架结构设计施工CAD大样图
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：9张
附件详情
结构设计总说明
桩位
平面布置图
基础平面布置图
-5.160层基础梁平法施工图
地下室框柱、混凝土墙平面布置图
-1.310层纵向梁平法配筋图
-1.310层横向梁平法配筋图
-1.310板平面配筋图
DWQ、DNQ、楼梯、汽车坡道大样图
共9张图纸。

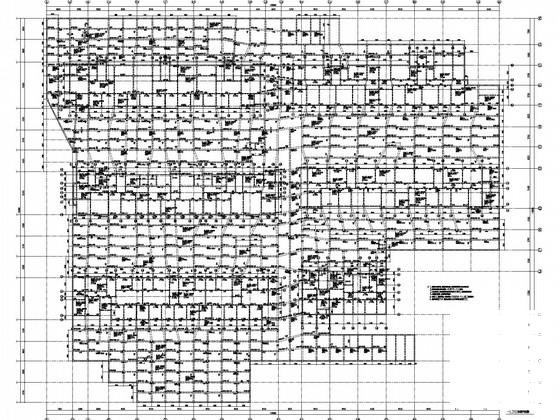

基础平面布置图

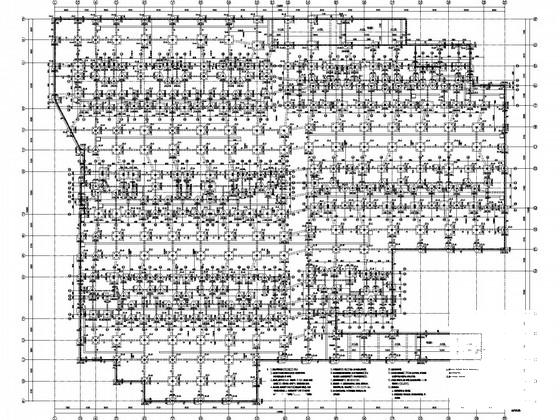

桩位平面布置图

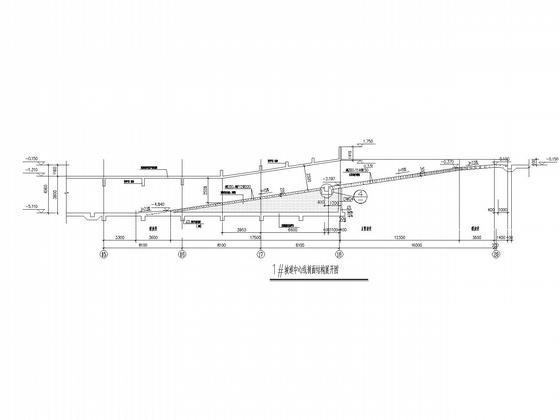

坡道中心线剖面结构展开图

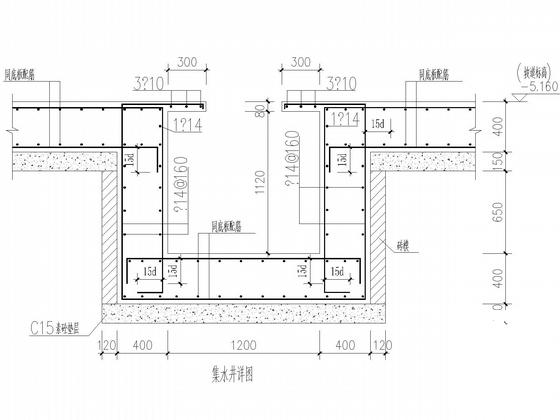

集水井详图
地下室框柱、混凝土墙平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
住宅框架结构设计 - 1 -
住宅框架结构设计 - 2 -
住宅框架结构设计 - 3 -
住宅框架结构设计 - 4 -
住宅框架结构设计 - 5 -
住宅框架结构设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：6.49 MB
- 收藏次数：0
-
文件名称：
附件-995887997876789567885.zip
