4069平18层剪力墙结构大学教职工住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:52张
  • 设计年代:近代

附件详情

该项目是重庆某大学教职工住宅楼项目,总建筑设计面积:4069.672,总户数25户,地上18层,剪力墙结构,工程采用柱下(墙下)人工挖孔桩基础,基础设计等级为乙级,抗震设防烈度为6度。
结构专业该资料包含: 结构设计说明 ,基础详图及基础说明,墙柱平面布置图,墙柱大样,各层 平面布置图 、梁、板配筋图,楼梯大样图,墙身大样图等共计26张图。
建筑专业该资料包含:建筑设计说明,节能说明,平面图,立面图,剖面图,节点墙身大样图,构造大样图,厨卫大样,门窗明细表,门窗大样图等共计26张图。
分享投稿时间:近几年12月,总计52张图。

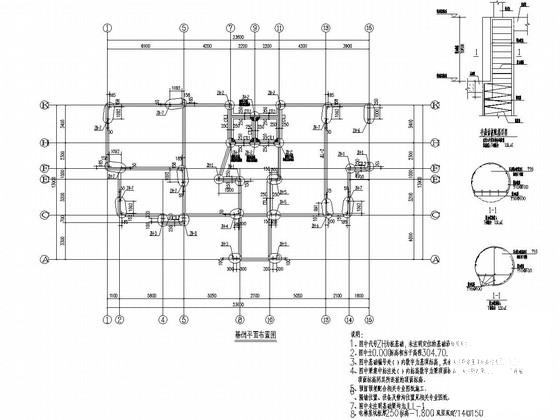

基础平面布置图

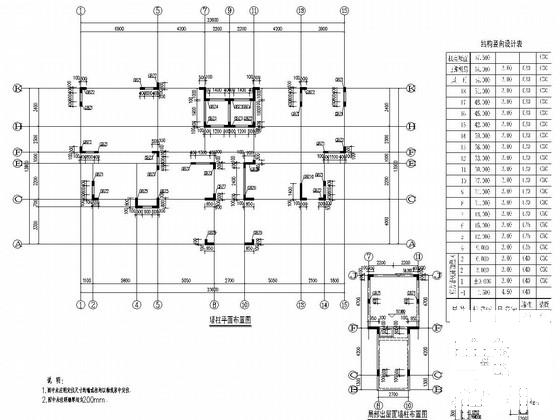

墙柱平面布置图

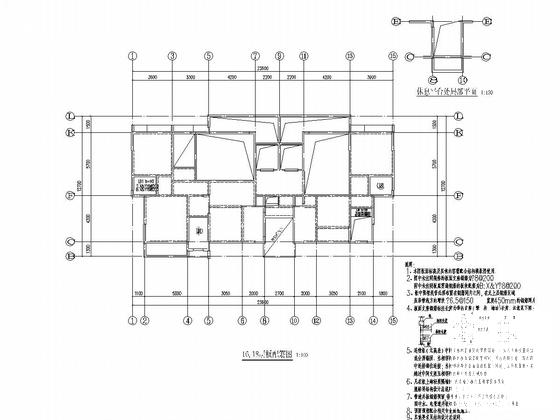

16,18层板配筋图

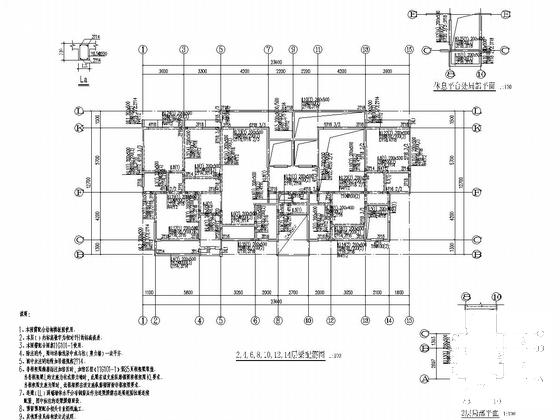

2,4,6,8,10,12,14层梁配筋图
