4万平25层剪力墙结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：25层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.50kN/平方米
- 雪压：0.30kN/平方米
- 地下室功能：车库
- 参考图纸：34张
- 设计年代：近代
附件详情
该项目是山西某花园住宅楼1#楼项目，地上25层，剪力墙结构，地下一层车库，总面积39291.88平方米，建筑高度：76.10米,基础设计等级为乙级，基础采用梁板式筏形基础，7度设防。
该资料包含：
结构设计说明

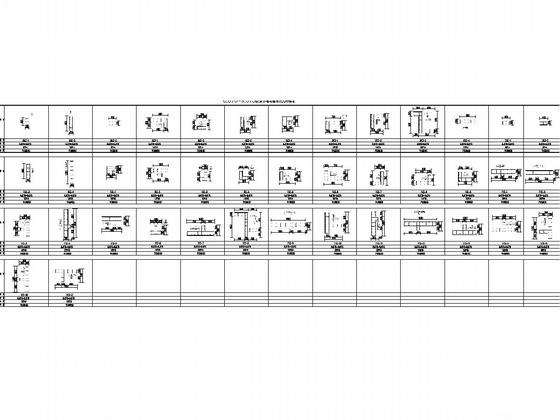

，基础图，剪力墙平面图，剪力墙边缘构件大样图表，梁板图，楼梯图等共计34张图。
分享投稿时间：近几年10月。

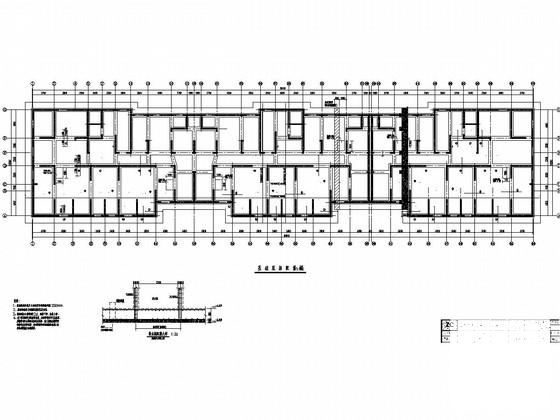

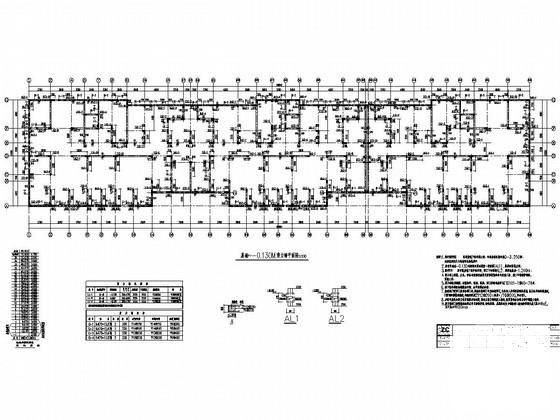

基础~-0.130M剪力墙平面图

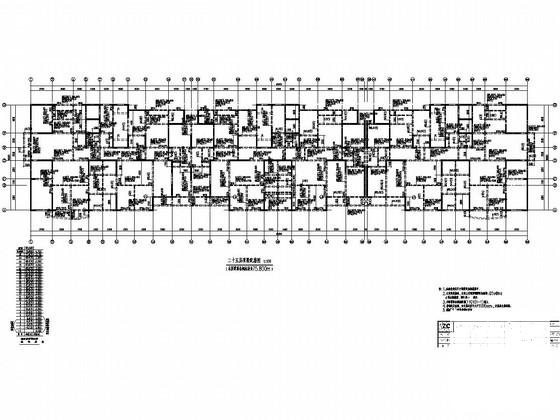

二十五层顶梁配筋图
二十五层顶板配筋图

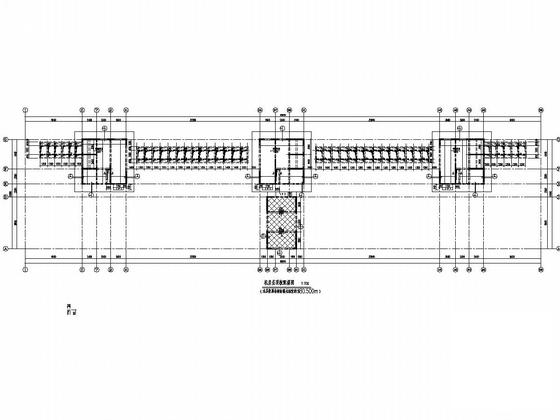

机房层顶板配筋图
二十五层顶板配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
平层大样图 - 1 -
平层大样图 - 2 -
平层大样图 - 3 -
平层大样图 - 4 -
平层大样图 - 5 -
平层大样图 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.97 MB
- 收藏次数：0
-
文件名称：
附件-995888589999697765570.rar
平层大样图下载
