1011.22平方米3层框架剪力墙结构别墅结构施工CAD图纸
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.65kN/平方米
- 雪压：0.40kN/平方米
- 地下室功能：设备用房,其他
- 参考图纸：40张
- 设计年代：近代
附件详情
该项目是3层独栋别墅，框架-剪力墙结构，占地面积292.99平方米，总建筑设计面积：1011.22平方米，建筑高度11.1米。有个地下层，一层设有客厅，二层设有主卧室带衣帽间和卫生间、客卧室，三层设有休闲室，采用柱下独立基础及墙下条形基础，基础设计等级为丙级，抗震设防烈度为8度。
结构专业该资料包含：结构设计总说明，基础平面图，基础详图，墙柱平面图 ，结构布置图，梁配筋图，
节点详图
，
楼梯详图
等共计21张图。
建筑专业该资料包含：平面图，立面图，剖面图，门窗详图等共计20张图。
分享投稿时间：近几年

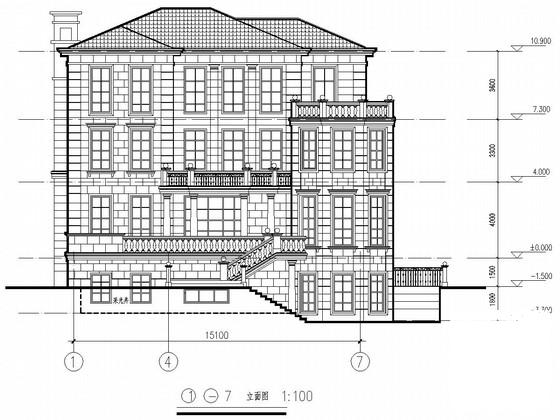

立面图

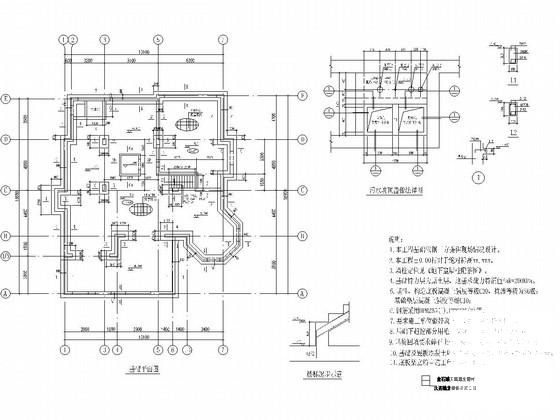

基础平面图

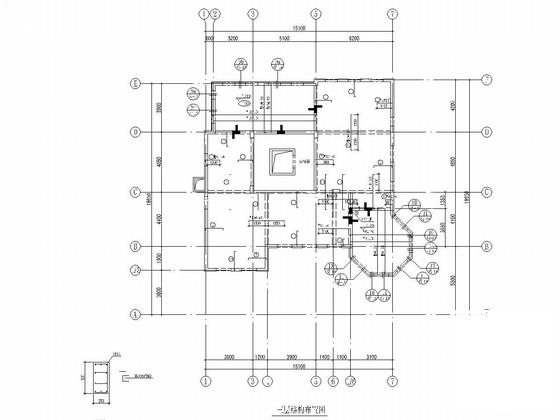

三层结构布置图

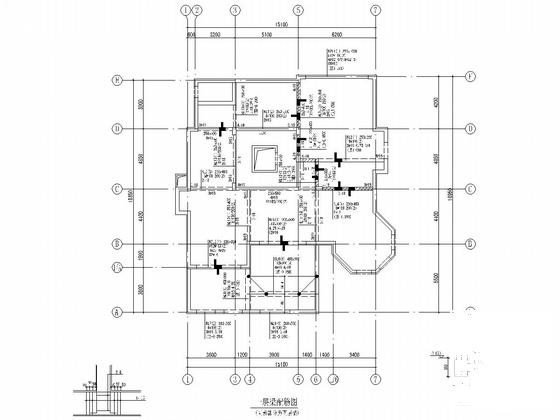

一层梁配筋图
构造详图
二层平面图
二层墙柱平面图
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
剪力墙结构别墅 - 1 -
剪力墙结构别墅 - 2 -
剪力墙结构别墅 - 3 -
剪力墙结构别墅 - 4 -
剪力墙结构别墅 - 5 -
剪力墙结构别墅 - 6 -
剪力墙结构别墅 - 7
-
剪力墙结构别墅 - 8
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：4.77 MB
- 收藏次数：0
-
文件名称：
附件-995887978559878087570.rar
