3层框架剪力墙结构别墅结构施工CAD图纸

该附件是 3层框架剪力墙结构别墅 结构施工图 ，另附建筑施工图。出图时间较早，内容详实，可供参考。

建筑概述:总高度:为11.5m，住宅总建筑面积858.86平方米。地下室功能有车库、佣人房、洗衣间、卫生间、维修间、储藏间、下沉庭院、影音室、活动室。

附件内含：结构设计总说明、桩承台布置图、桩承台详图、底板结构布置图、墙柱平面布置图、墙柱配筋详图、半地下室顶板结构布置图、半地下室顶梁配筋图、地上各层顶板结构布置图、地上各层顶梁配筋图、屋面结构布置图、楼梯配筋图、建筑设计说明、节能专篇、各层建筑平面图、建筑立面图、建筑剖面图、材料做法表、 节点详图 、楼梯放大图、卫生间平面放大图、门窗详图、门窗数量表...... ，cad格式，共计图纸47张。

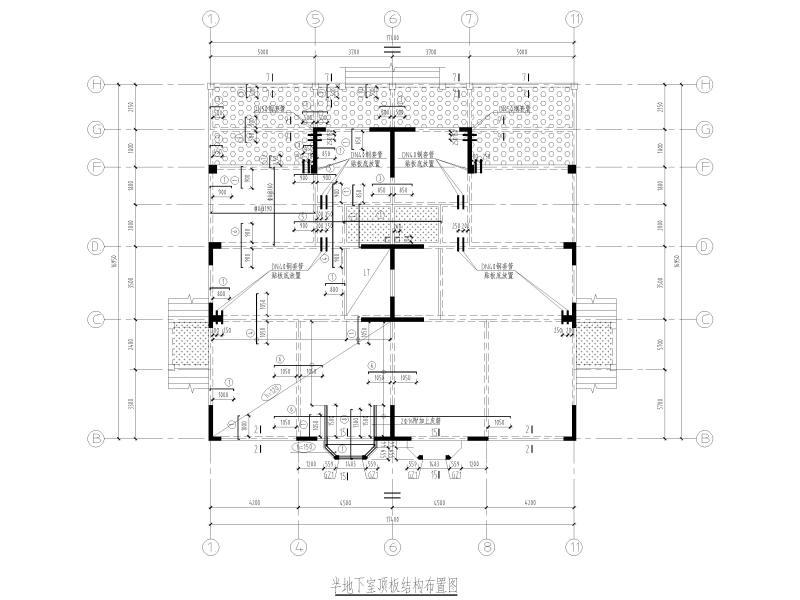

地下室顶板结构布置图

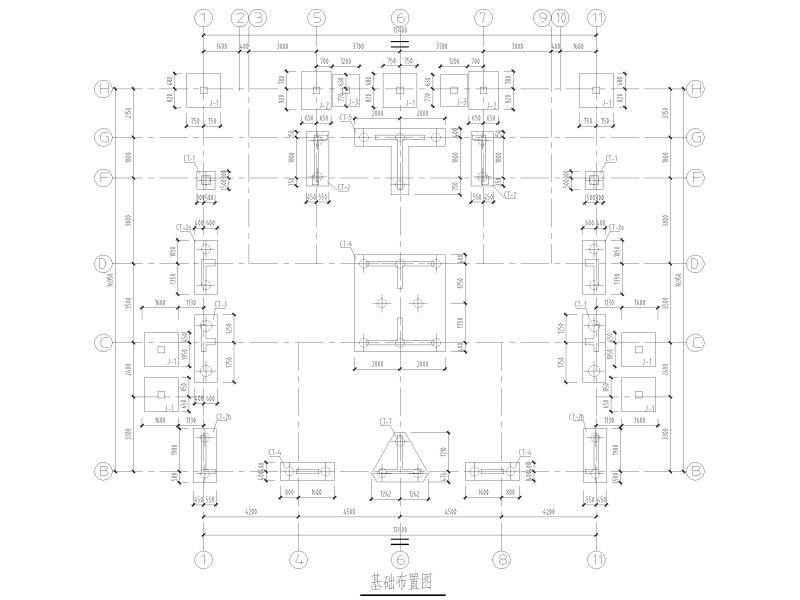

基础布置图

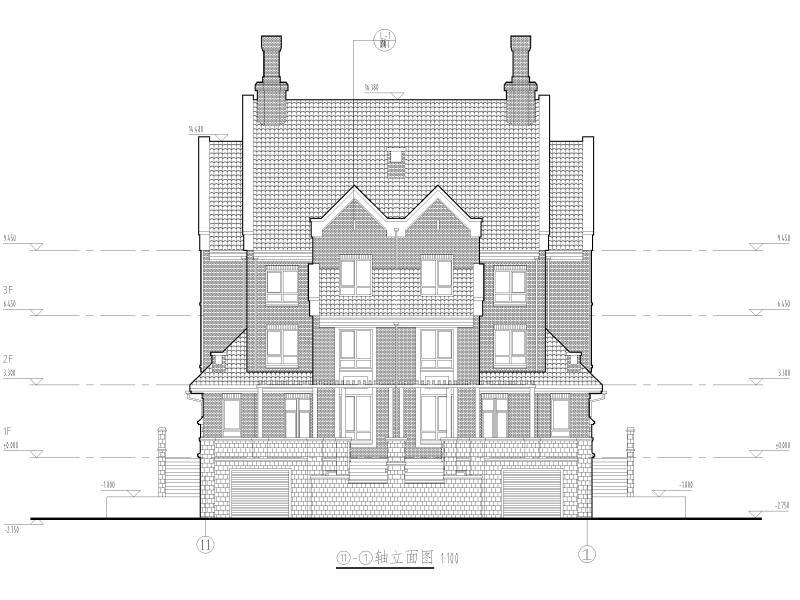

建筑立面图

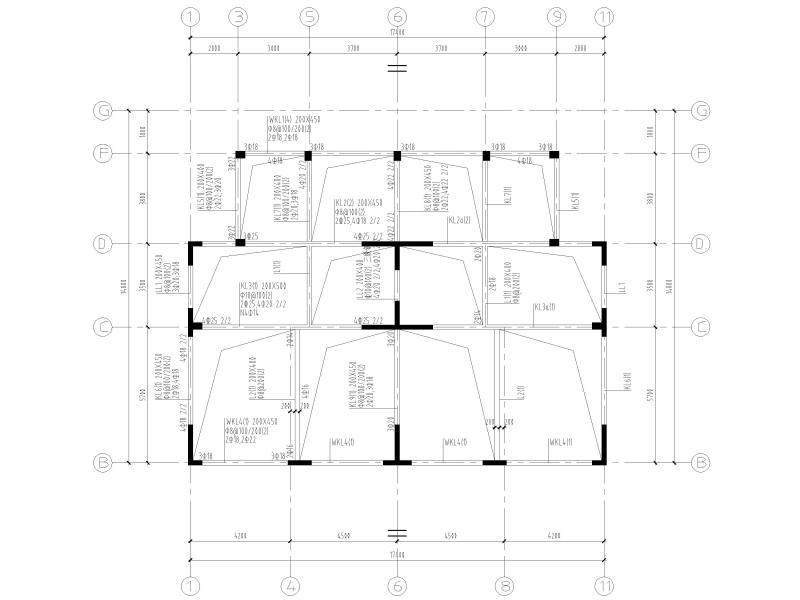

架空层梁配筋图

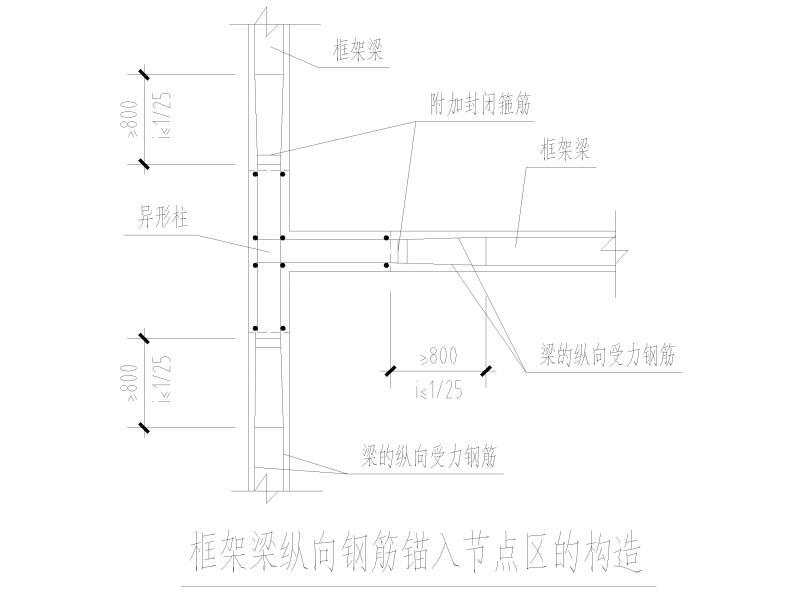

框架梁纵向钢筋锚入节点区的构造
