2447.43平米4层框架剪力墙结构南苑别墅结构施工CAD图纸

附件详情

该项目为南苑小区别墅8#楼，地上四层,结构高度为11.900米，总建筑设计面积：2447.43平方米，建筑基底面积：572.15平方米，建筑设计结构形式为框架剪力墙结构,基础为柱下独立基础和筏板基础。基础设计等级为丙级，抗震设防烈度为7度。

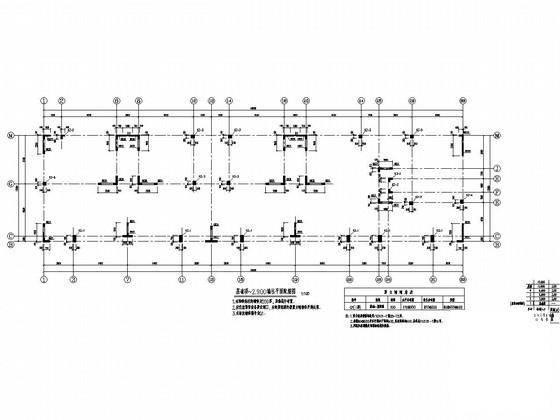

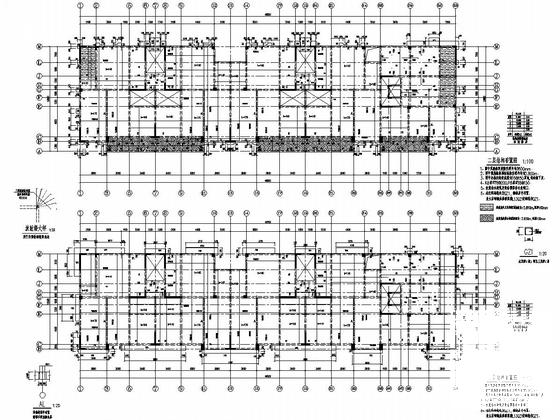

结构专业该资料包含：结构设计总说明，基础平面布置图，后砌墙下条基 平面布置图 ，墙柱平面配筋图，梁平法施工图，结构布置图， 楼梯详图 等共计13张图。

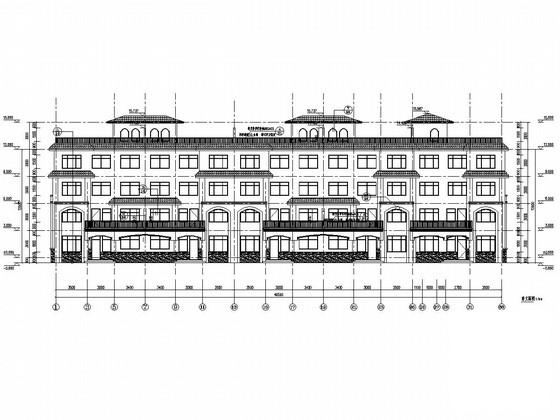

建筑专业该资料包含：施工图设计说明，平面图，立面图，剖面图，平面放大图，楼梯剖面图，门窗详图，节点详图等共计16张图。
分享投稿时间：近几年6月。
