3839.84平米12层医院综合楼防排烟设计施工CAD图纸
- 设计说明：有
- 建筑类别：医疗
- 建筑高度类型：高层建筑
- 建筑设计面积：3839.84平方米
- 地上层数：12层
- 地下层数：1层
- 图纸设计深度：施工图
- 设计年代：近代
- 设计内容：通风,防排烟
- 项目所在地：湖南
附件详情
- 设计说明
- 设备一览表

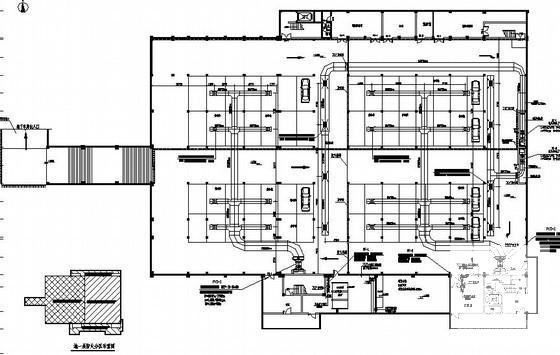

- 地下室通风平面图
- 中间层防排烟平面图
- 屋面防排烟平面图
- 施工设计图
附件详情
一、项目概要：该项目为某医院综合楼单体防排烟及通风系统设计工程。地下一层，为车库、设备房；地上12层，包括各科室业务用房及病房、手术室、流机房。建筑主体高度45.45m,总建筑面积 3839.84m2 。耐火等级一级，属一类高层。
二、设计内容
1 、地下室排烟风机风量按6次/h计算，机械补风......
2、 配电房排风量按12次换气次数计算，水泵房排风量按5次换气次数计算，均由车库防火进风口进风......
3、排烟风机风量考虑10%左右的漏风量，且保证在280℃时能连续工作30min......
，图纸共12张。

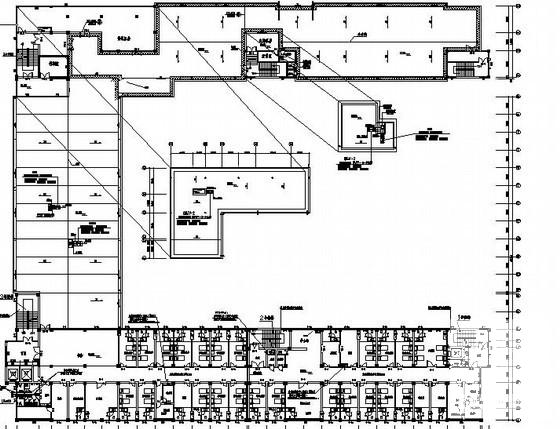

首层防排烟平面图
中间层防排烟

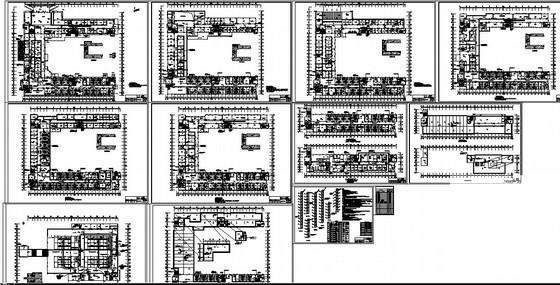

施工平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
综合医院设计图纸 - 1 -
综合医院设计图纸 - 2 -
综合医院设计图纸 - 3 -
综合医院设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：4.25 MB
- 收藏次数：0
-
文件名称：
附件-995858755757658575086.rar
